2.10.1. Проверка уровня моторного масла

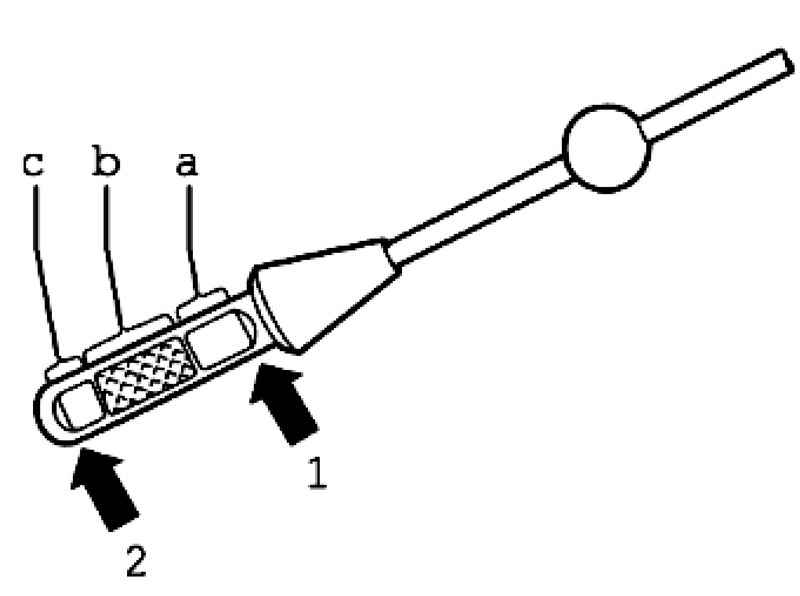

Рис. 2.262. Маслоизмерительный щуп

1 – Отметка max.

2 – Отметка min.

a – Отрезок над заштрихованным полем до отметки max: Моторное масло не доливать.

b – Текущий уровень в заштрихованном поле: моторное масло можно долить.

c – Отрезок от отметки min до заштрихованного поля: долить моторное масло, но не более 0,5 л.

Без масляного фильтра: 11,2 л.

С масляным фильтром: 11,5 л.

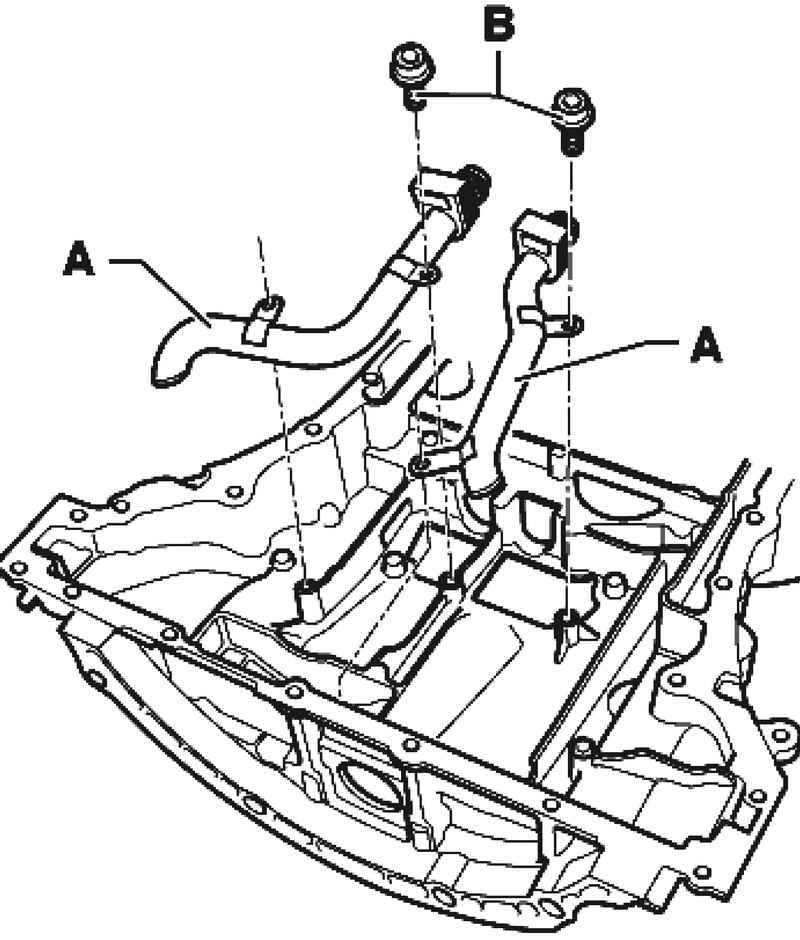

Рис. 2.263. Масляные трубопроводы

Установите масляные трубопроводы A так, как изображено на рисунке 2.263, и затяните болты B с моментом 8 Н·м.
