1.3.4. Цветной дисплей в приборном щитке

ПРИМЕЧАНИЕ Действительно для автомобилей: с приборным щитком Premium.

На цветной дисплей в приборном щитке выводятся постоянные показания, функции меню и сообщения.

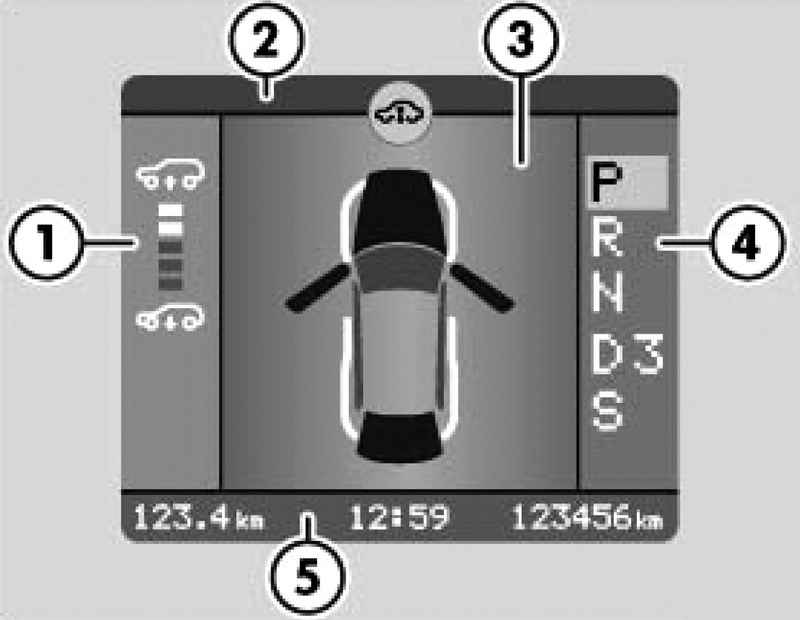

Рис. 1.32. Зоны цветного дисплея

Дисплей поделен на несколько зон (рис. 1.32).

В левой зоне 1 показана текущая установка дорожного просвета.

При появлении неисправности соответствующая пиктограмма сначала появляется в середине дисплея 2, а затем сверху.

В средней зоне 3 появляются сообщения (на рисунке предупредительное сообщение, что открыты капот, задняя дверь и передние двери). Кроме того, высвечиваются меню, которые позволяют получать информацию и делать различные установки.

В правой зоне 4 показываются выбранные установки или ступени автоматической коробки передач. Позиция селектора появляется в поле показаний на светлом фоне.

Снизу 5 расположены постоянные показания. В середине показывается время, слева суточный счетчик пути и справа полный пробег автомобиля (одометр).

На цветном дисплее постоянно показываются наружная температура, время и счетчик пути.

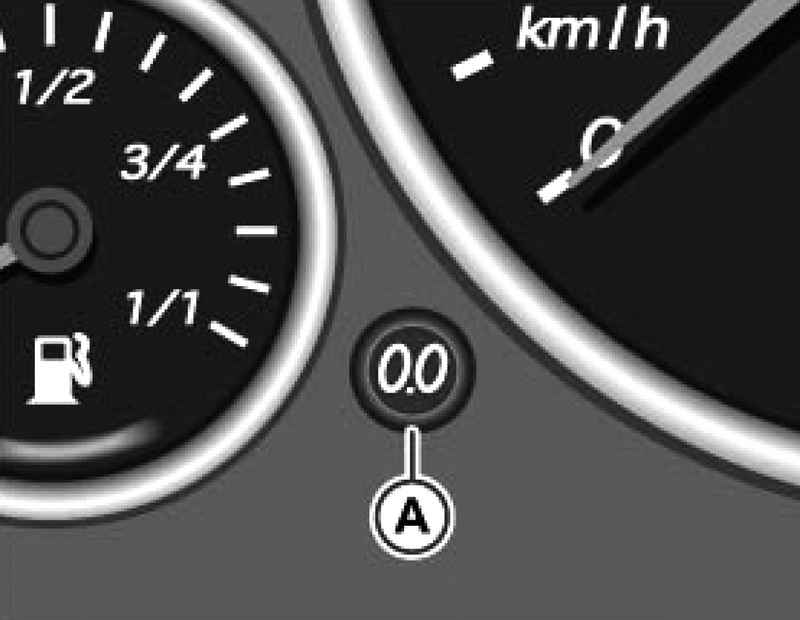

Рис. 1.33. Кнопка установки на нуль А суточного счетчика пути

Показывает пробег автомобиля после последнего сброса показаний. Последняя цифра обозначает 100-метровые отрезки. Показания суточного счетчика сбрасываются нажатием кнопки А (рис. 1.33).

Суточный счетчик автоматически устанавливается на нуль при достижении показания 2000 км.

Одометр (счетчик пути) показывает полный пробег автомобиля.

Показание наружной температуры

Диапазон измерений – от –40 °C до +50 °C. При наружной температуре от +4 °C до –40 °C в поле индикации для показания наружной температуры дополнительно появляется «пиктограмма снежинки» (предупреждение о возможности гололеда). Эта пиктограмма мигает первые пять секунд и затем светится постоянно до того момента, когда наружная температура превысит +4 °C.

ПРИМЕЧАНИЕ При неподвижном автомобиле и при очень низкой скорости движения показываемая температура может быть несколько выше истинной вследствие теплового излучения двигателя.

В качестве примера выбрано меню для ввода предупреждения о максимально допустимой скорости. Это может иметь место, когда, например, на автомобиле установлены зимние шины, которые не соответствуют максимальной скорости автомобиля.

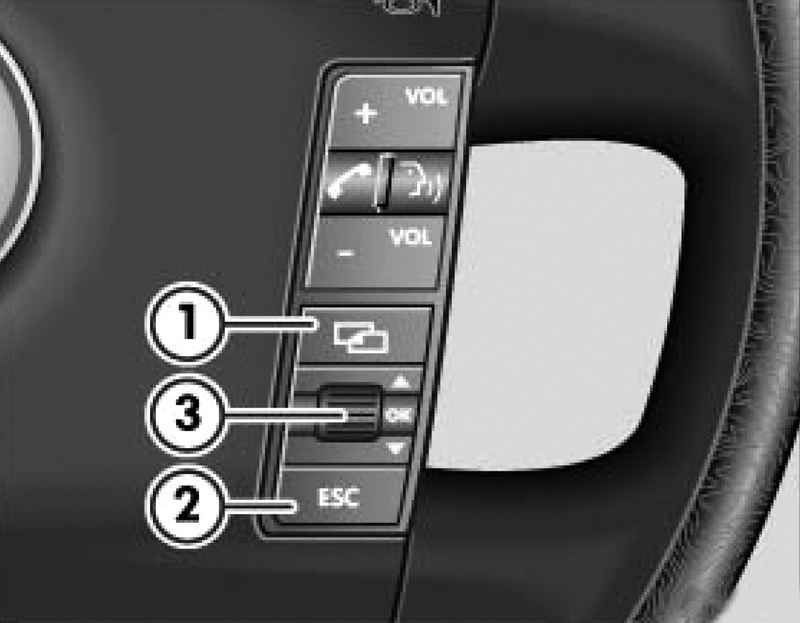

Рис. 1.34. На многофункциональном рулевом колесе расположены клавиши 1 и 2 для смены меню и колесико 3 для выбора (повертывать) и подтверждения выбора пунктов меню (нажать)

Держите нажатой клавишу 1 или 2 (рис. 1.34) до тех пор, пока не появится главное меню «KOMFORT SETUP».

Поворачивайте колесико 3 до тех пор, пока не выберите пункт меню «GESCHW. WARN».

Нажмите колесико для вызова меню.

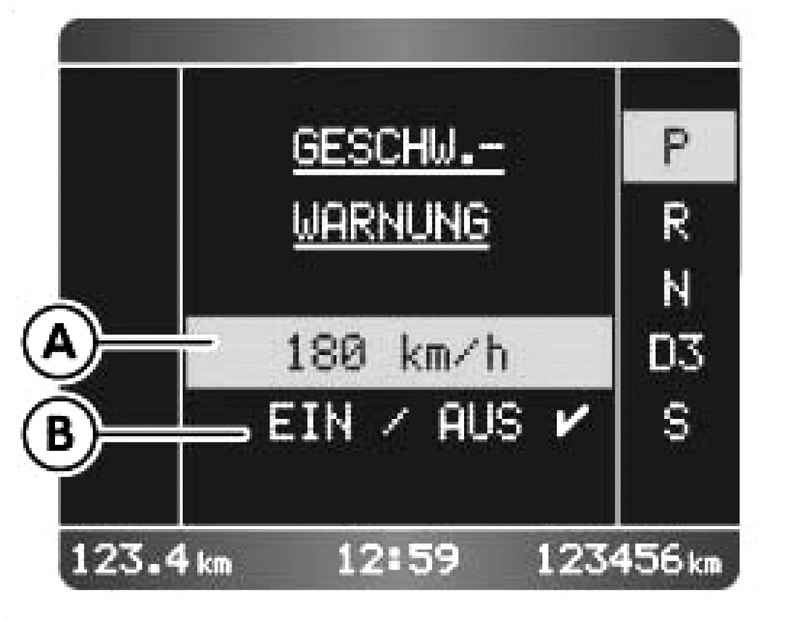

Рис. 1.35. Скоростное предупреждение

Поворачивайте колесико 3 до тех пор, пока не выберите устанавливаемую скорость.

Нажмите колесико.

Вращайте колесико до тех пор, пока не появится ближайшая величина.

Нажмите колесико.

Поворачивайте колесико 3 до тех пор, пока не выберите пункт меню «EIN/ AUS».

Нажмите колесико. Галочка укажет, включено или не включено скоростное предупреждение.

Для возврата в меню «KOMFORT SETUP» нажмите клавиши 1 или 2.

Таким же образом можно работать со всеми другими меню дисплея.

При выключенном CD-ресивере текущее время появляется в середине дисплея, при включенном CD-ресивере показывается принимаемая радиостанция. Поворотом колесика можно выбирать радиостанции (режим поиска).

Поворотом колесика при прослушивании компакт-дисков также можно менять титулы.

Доступ к этому меню только при включенной навигационной системе.

При активном ведении к цели показываются указания по маршруту Если ведение к цели неактивно, показываются направление движения и названия проезжаемых улиц.

Это меню имеется только на автомобилях со встроенным телефоном.

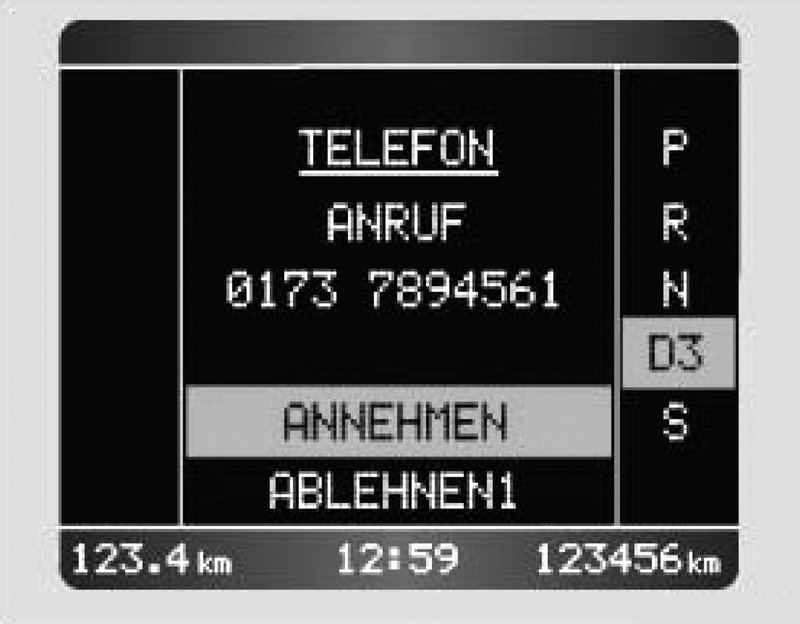

Рис. 1.36. Входящий звонок

Входящие звонки показываются на дисплее (рис. 1.36) и можно нажатием колесика принять или отклонить звонок.

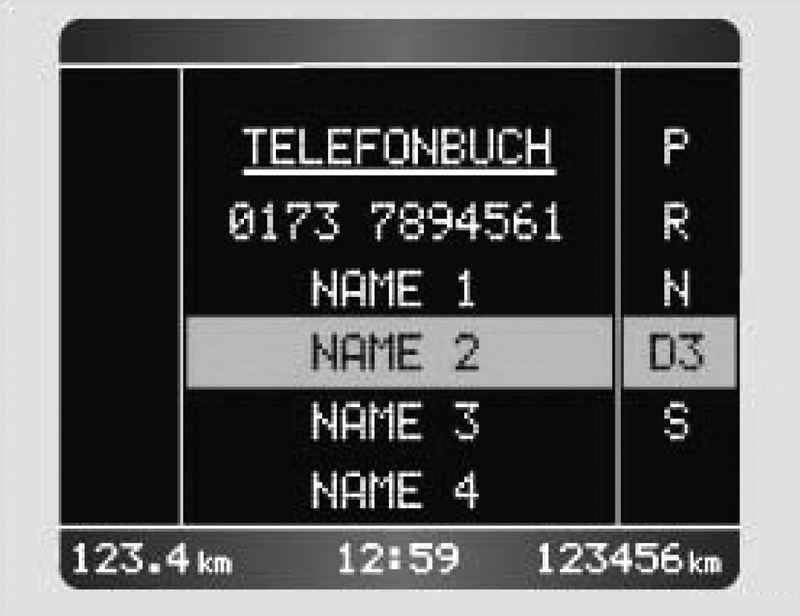

Рис. 1.37. Телефонная книга

Содержание телефонной книги показывается (рис. 1.37) когда сначала нажимается кнопка телефона на рулевом колесе и затем вращается колесико. Для установления связи следует нажать колесико.

Многофункциональный указатель (MFA) выдает различные данные по поездке.

Для выбора накопителя:

– нажмите колесико;

– повертывайте колесико для выбора накопителя;

– нажмите колесико, чтобы получить данные из выбранного накопителя.

Для сброса величин:

– выберите накопитель, который необходимо очистить.

– удерживайте нажатым колесико не менее двух секунд.

Поворотом колесика можно вызвать различные показания многофункционального указателя (MFA):

В накопителе «Данные по текущей поездке»:

– время поездки;

– расстояние;

– средняя скорость движения;

– средний расход топлива;

– мгновенный расход топлива.

Эти данные автоматически стираются из накопителя, если зажигание было выключено более двух часов.

В накопителе «Данные по последним поездкам»:

– время поездок;

– расстояние;

– средняя скорость движения;

– средний расход топлива;

– мгновенный расход топлива.

В накопителе «После последней заправки»:

– расстояние;

– средняя скорость движения;

– средний расход топлива;

– запас хода по топливу.

Прежние показания при заправке топливом автоматически стираются.

В этом меню можно сделать различные установки обеспечения комфорта при пользовании автомобилем.

«Прибытие домой» – здесь можно установить, как долго будет включено освещение в режиме «Прибытие домой».

«Дневной свет» – включение и выключение дневного света.

«Освещение зоны ног» – яркость освещения зоны расположения ног при движении.

«Скоростное предупреждение» – в этом режиме устанавливается, надо ли информировать о максимально допустимой скорости движения посредством текстового и звукового предупреждения и при какой скорости делать это. Используйте эту функцию, например, тогда, когда на автомобиле стоят зимние шины с максимально допустимой скоростью, которая меньше максимальной скорости автомобиля.

«Время» – в этом режиме можно установить текущее время и выбрать между 12- и 24-часовыми показаниями.

Вы попадаете непосредственно в это меню, когда нажимаете на приборном щитке кнопку установки времени.

«Охрана» – в этом случае устанавливактся, должны ли быть при запирании автомобиля активированы наблюдение за внутренним пространством автомобиля и защита от погрузки на автомобиль-эвакуатор (сенсор наклона).

«Открывание дверей» – устанавливается, какие двери отпираются.

«Двери» – при нажатии кнопки отпирания радиоключа отпирается или только дверь водителя, или только две левые двери, или все двери.

«Сигналы» – должно ли это сопровождаться миганием указателей поворота. В зависимости от исполнения автомобиля может быть также включено или выключено звуковое сопровождение отпирания дверей.

«Задняя дверь» – при нажатия кнопки отпирания радиоключа будет ли отперта задняя дверь.

«Автоблокировка» – будет ли автоматическое блокирование всех дверей при движении автомобиля.

«Авторазблокировка» – автоматическое разблокирование дверей.

«Зеркала» – включение и выключение синхронной регулировки положения зеркал.

«Язык» – здесь может быть установлен язык для приборного щитка.

«Единицы» – устанавливаются единицы измерения температуры, расхода топлива и давления.

«Заводские установки» – при выборе этой функции можно возвратиться к исходным заводским установкам.
