1.3.3. Черно-белый дисплей в приборном щитке

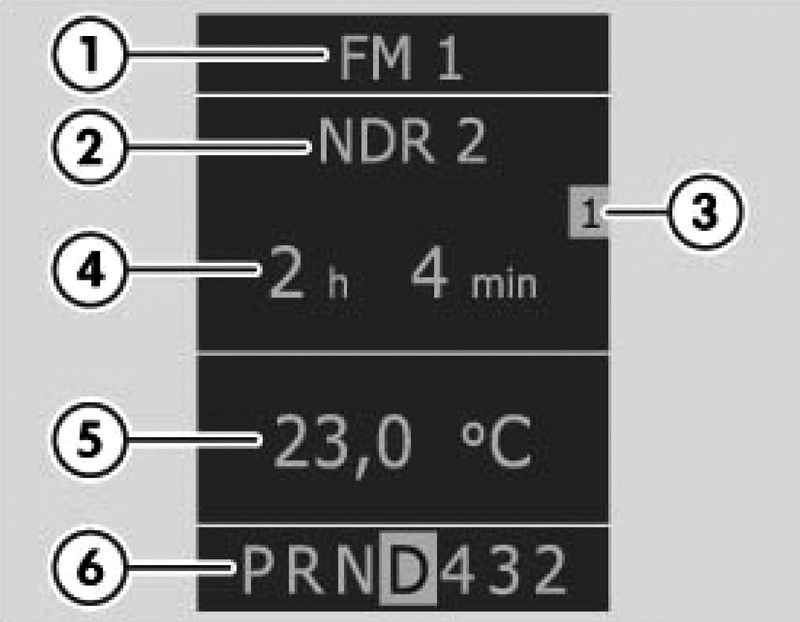

Рис. 1.24. Дисплей при активном многофункциональном указателе: 1 – диапазон радиоприема; 2 – принимаемая радиостанция; 3 – накопитель многофункционального указателя; 4 – многофункциональный указатель; 5 – наружная температура; 6 – позиция селектора автоматической коробки передач

Дисплей в приборном щитке показывает функции меню, сообщения и позицию селектора.

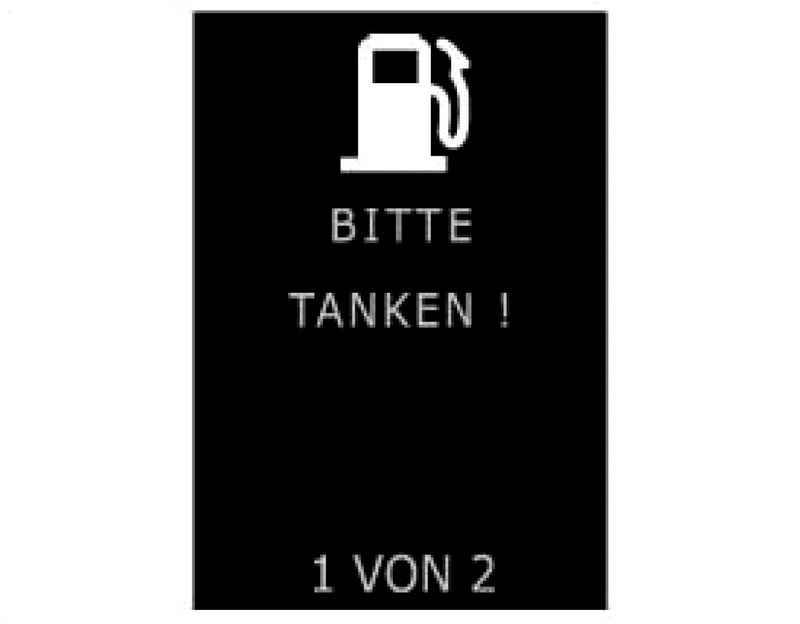

Рис. 1.25. Дисплей с сообщением о необходимости заправиться топливом

На дисплее появляются также различные сообщения (рис. 1.25). Кроме того, на дисплее высвечиваются меню, которые позволяют получать информацию и осуществлять различные регулировки.

В качестве примера выбрано меню для ввода скоростного предупреждения. Это может иметь место, когда, например, на автомобиле установлены зимние шины, которые не соответствуют максимальной скорости автомобиля.

В главном меню выберите пункт «KOMFORT SETUP».

Держите нажатой перекидную клавишу В более двух секунд до тех пор, пока не покажется главное меню.

Нажимайте перекидную клавишу сверху или снизу до тех пор, пока не выберите пункт меню «KOMFORT SETUP».

Нажмите клавишу А для вызова меню.

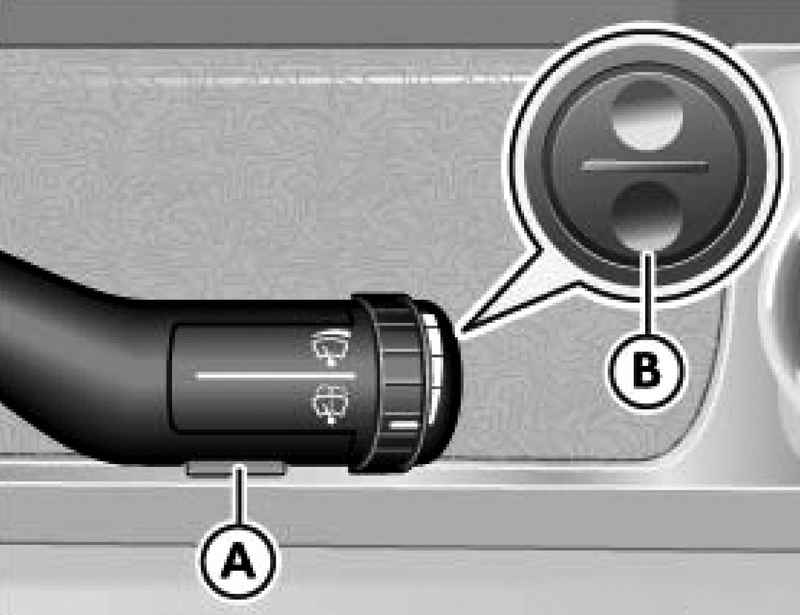

Рис. 1.26. На подрулевом переключателе клавиша А для подтверждения пунктов меню и перекидная клавиша В для выбора меню

Нажимайте перекидную клавишу сверху или снизу до тех пор, пока не появится пункт меню «GESCHW. WARN».

Нажмите клавишу A на подрулевом переключателе для вызова меню.

Выберите посредством перекидной клавиши пункт меню +10 km/h или –10 km/h и нажимайте клавишу, чтобы устанавливаемую скорость увеличить или уменьшить.

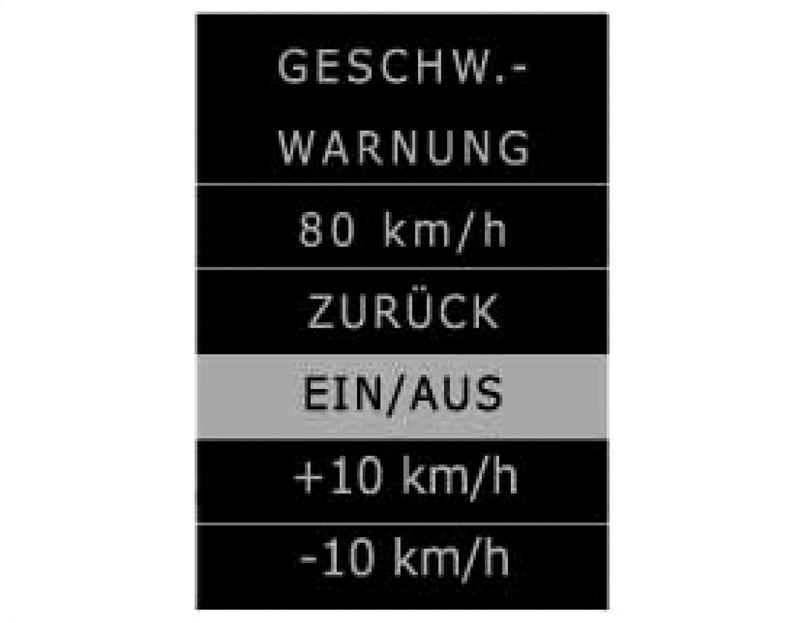

Рис. 1.27. Скоростное предупреждение

Выберите посредством перекидной клавиши пункт меню «EIN/ AUS» и нажмите клавишу, чтобы скоростное предупреждение включить или выключить.

Держите нажатой перекидную клавишу дольше двух секунд или выберите пункт меню «ZURUCK».

Посредством клавиш можно работать со всеми другими меню.

В качестве примера выбрано меню для ввода предупреждения о максимально допустимой скорости. Это может иметь место, когда, например, на автомобиле установлены зимние шины, которые не соответствуют максимальной скорости автомобиля.

Держите нажатой клавишу 1 или 2 до тех пор, пока не появится главное меню «KOMFORTSETUP».

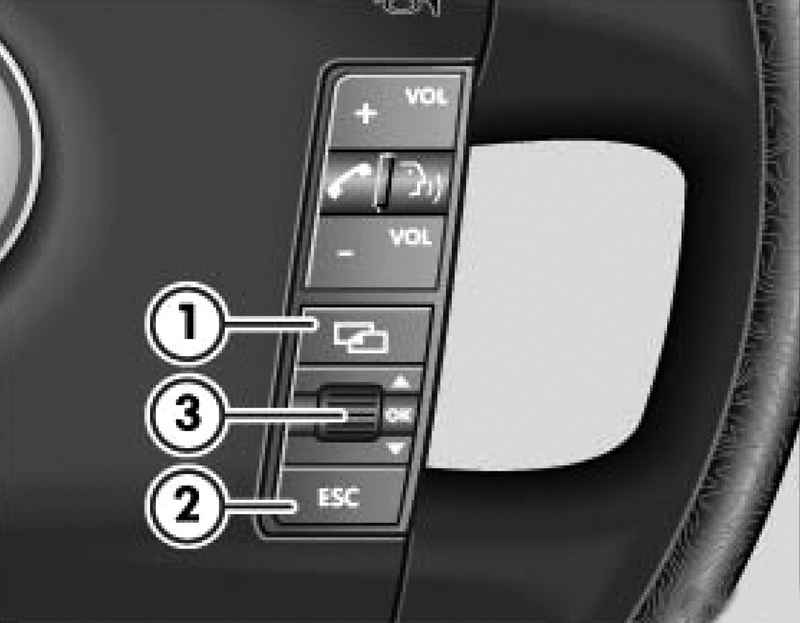

Рис. 1.28. Клавиши 1 и 2 для смены меню и колесико 3 для выбора и подтверждения выбора пунктов меню расположенные на многофункциональном рулевом колесе

Поворачивайте колесико 3 до тех пор, пока не выберите пункт меню «GESCHW. WARN».

Нажмите колесико для вызова меню.

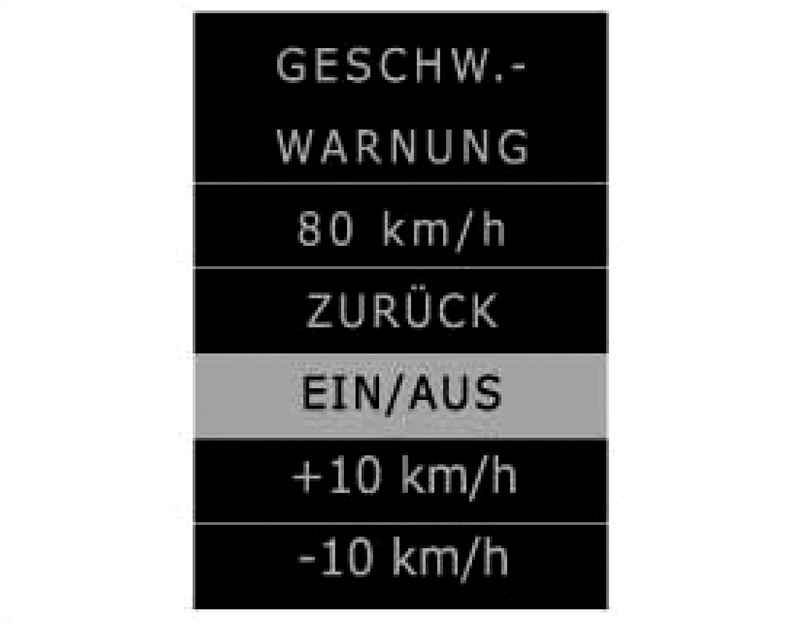

Рис. 1.29. Скоростное предупреждение

Поворачивайте колесико 3 до тех пор, пока не выберите пункт меню +10 km/h или –10 km/h.

Нажмите колесико. Установленная скорость увеличится или уменьшится на 10 км/ч.

Поворачивайте колесико 3 до тех пор, пока не выберите пункт меню «EIN/ AUS».

Нажмите колесико.

Нажмите клавишу 1 или 2 для возврата в меню «KOMFORT SETUP».

Таким же образом можно работать со всеми другими меню дисплея.

При выключенном CD-ресивере текущее время появляется в середине дисплея, при включенном CD-ресивере показывается принимаемая радиостанция. Путем воздействия на перекидную клавишу на подрулевом переключателе или вращением колесика можно менять принимаемые радиостанции (поиск радиостанции).

При прослушивании компакт-дисков можно менять титулы.

Доступ к этому меню возможен только при включенной навигационной системе.

При активном ведении к цели показываются указания по маршруту.

Если ведение к цели неактивно, показываются направление движения и названия проезжаемых улиц.

Это меню имеется только на автомобилях со встроенным телефоном.

ПРИМЕЧАНИЕ Действительно для автомобилей: с приборным щитком Highline и мобильным телефоном.

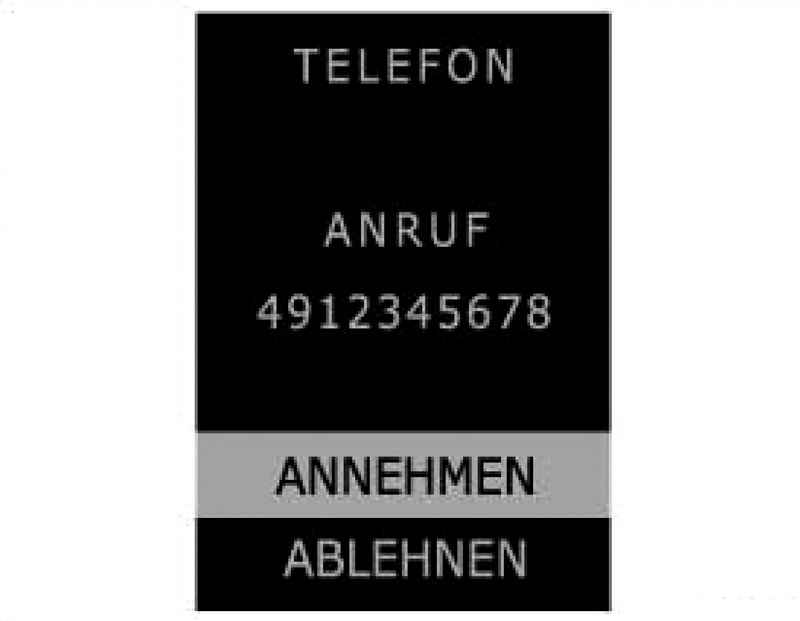

Рис. 1.30. Входящий звонок

Входящие звонки показываются на дисплее (рис. 1.30). Эти звонки можно принять или отклонить нажатием клавиши на подрулевом переключателе или нажатием колесика.

Содержание телефонной книги появляется когда сначала нажимается кнопку телефона на рулевом колесе и затем перекидную клавишу или вращаете колесико.

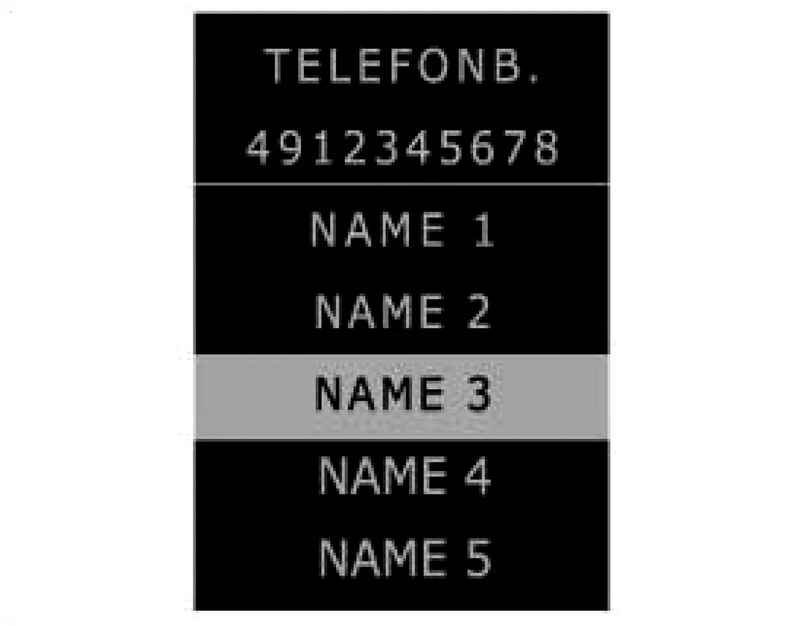

Рис. 1.31. Телефонная книга

Многофункциональный указатель (MFA) выдает различные данные по поездке.

ПРИМЕЧАНИЕ Действительно для автомобилей с приборным щитком Highline.

Для выбора накопителя нажмите клавишу на подрулевом переключателе или колесико.

Нажимайте перекидную клавишу на подрулевом переключателе или поворачивайте колесико, чтобы выбрать определенный накопитель.

Нажмите клавишу на подрулевом переключателе или колесико, чтобы получить данные из выбранного накопителя.

Для сброса велечин выберите накопитель, который необходимо очистить.

Держите нажатыми клавишу на подрулевом переключателе или колесико не менее двух секунд.

Вы можете посредством нажатия перекидной клавиши на подрулевом переключателе или нажатия колесика вызвать на дисплей следующие показания многофункционального указателя.

В накопителе «Данные по текущей поездке» содержится следующая информация:

– время поездки;

– расстояние;

– средняя скорость движения;

– средний расход топлива;

– мгновенный расход топлива.

Эти данные автоматически стираются из накопителя, если зажигание было выключено более двух часов.

В накопителе «Данные по последним поездкам» содержится следующая информация:

– время поездок;

– расстояние;

– средняя скорость движения;

– средний расход топлива;

– мгновенный расход топлива.

В накопителе «После последней заправки» содержится следующая информация:

– расстояние;

– средняя скорость движения;

– средний расход топлива;

– запас хода по топливу.

Все прежние данные в этом накопителе после заправки топливом автоматически стираются.

Диапазон измерений – от –40 °C до +50 °C. При наружной температуре от +4 °C до –40 °C в поле индикации для показания наружной температуры дополнительно появляется «пиктограмма снежинки» (предупреждение о возможности гололеда). Эта пиктограмма мигает первые пять секунд и затем светится постоянно до того момента, когда наружная температура превысит +4 °C.

ВНИМАНИЕ Даже когда нет «пиктограммы снежинки», возможен гололед. Не полагаетесь только на эту пиктограмму – гололед опасен.

ПРИМЕЧАНИЕ При неподвижном автомобиле и при очень низкой скорости движения показываемая температура может быть несколько выше истинной вследствие теплового излучения двигателя.

В этом меню можно сделать различные установки обеспечения комфорта при пользовании автомобилем.

ПРИМЕЧАНИЕ Действительно для автомобилей с приборным щитком Highline.

В меню «Прибытие домой» можно установить, как долго будет включено освещение в режиме «Прибытие домой».

Меню «Дневной свет» иформирует о включении и выключении дневного света.

Меню «Освещение зоны ног» информирует о яркости освещения зоны расположения ног при движении.

В меню «Скоростное предупреждение» устанавливается, надо ли информировать о максимально допустимой скорости движения посредством текстового и звукового предупреждения и при какой скорости делать это. Используйте эту функцию, например, тогда, когда на автомобиле стоят зимние шины с максимально допустимой скоростью, которая меньше максимальной скорости автомобиля.

В меню «Время» можно установить текущее время и выбрать между 12- и 24-часовыми показаниями.

Вы попадаете непосредственно в это меню, когда нажимаете на приборном щитке кнопку установки времени.

В меню «Охрана» можно установить, должны ли при запирании автомобиля быть активированы наблюдение за внутренним пространством автомобиля и защита от погрузки на автомобиль-эвакуатор (сенсор наклона).

В меню «Отпирание дверей» устанавливается какие двери следует отпирать.

В меню «Двери» устанавливается, какие двери должны быть отперты при нажатии кнопки отпирания радиоключа: или только дверь водителя, или только две левые двери, или все двери.

В меню «Сигналы» устанавливается должно ли отпирание дверей сопровождаться миганием указателей поворота.

В зависимости от исполнения автомобиля может быть также включено или выключено звуковое сопровождение отпирания дверей.
