20.7.1. Снятие и установка

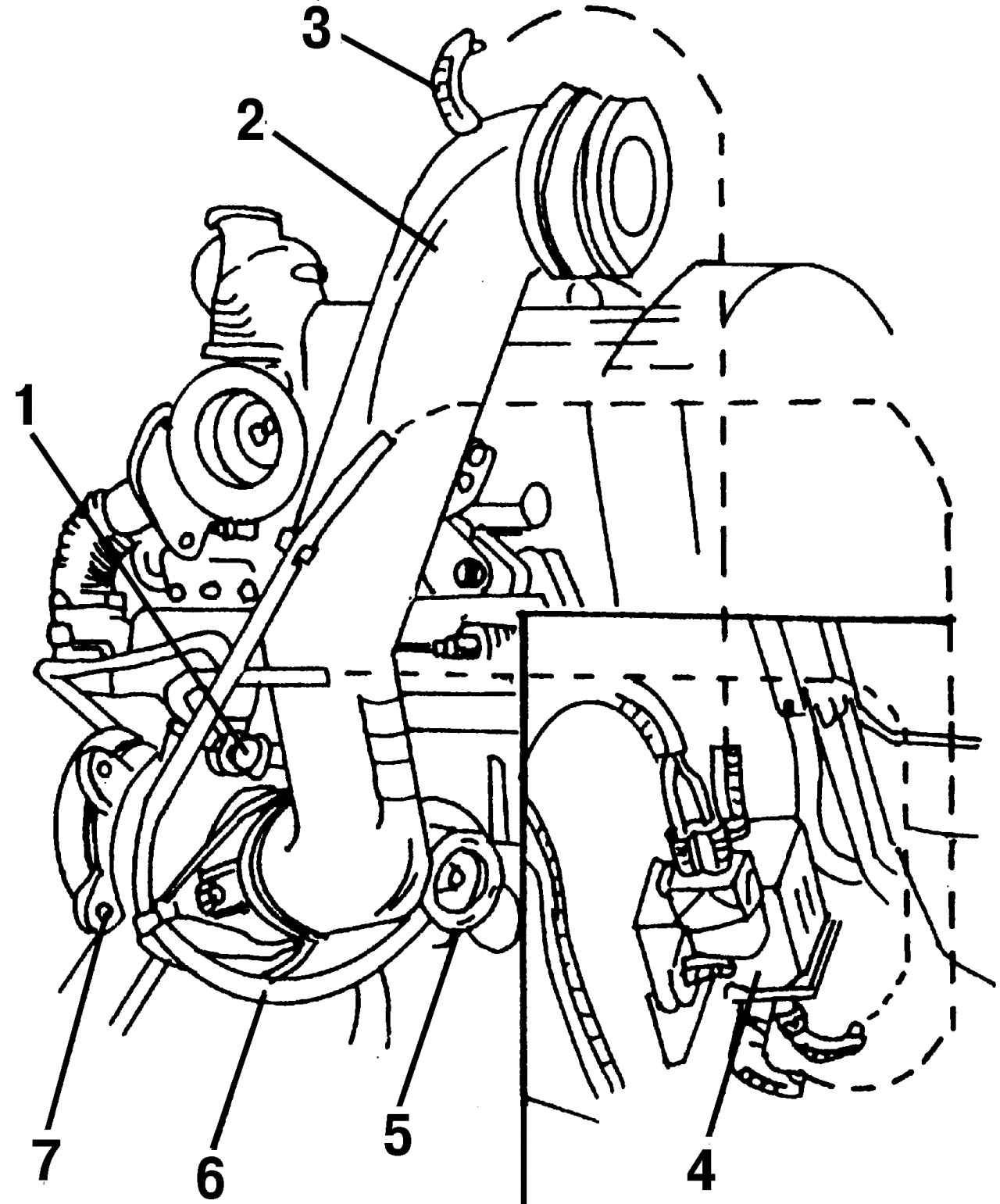

Рис. 481. Соединения на турбокомпрессоре (общая установка): 1 — красный шланг; 2 — впускной трубопровод; 3 — черный шланг; 4 — электромагнитный клапан; 5 — механизм регулирования давления наддува; 6 — синий шланг; 7 — турбокомпрессор

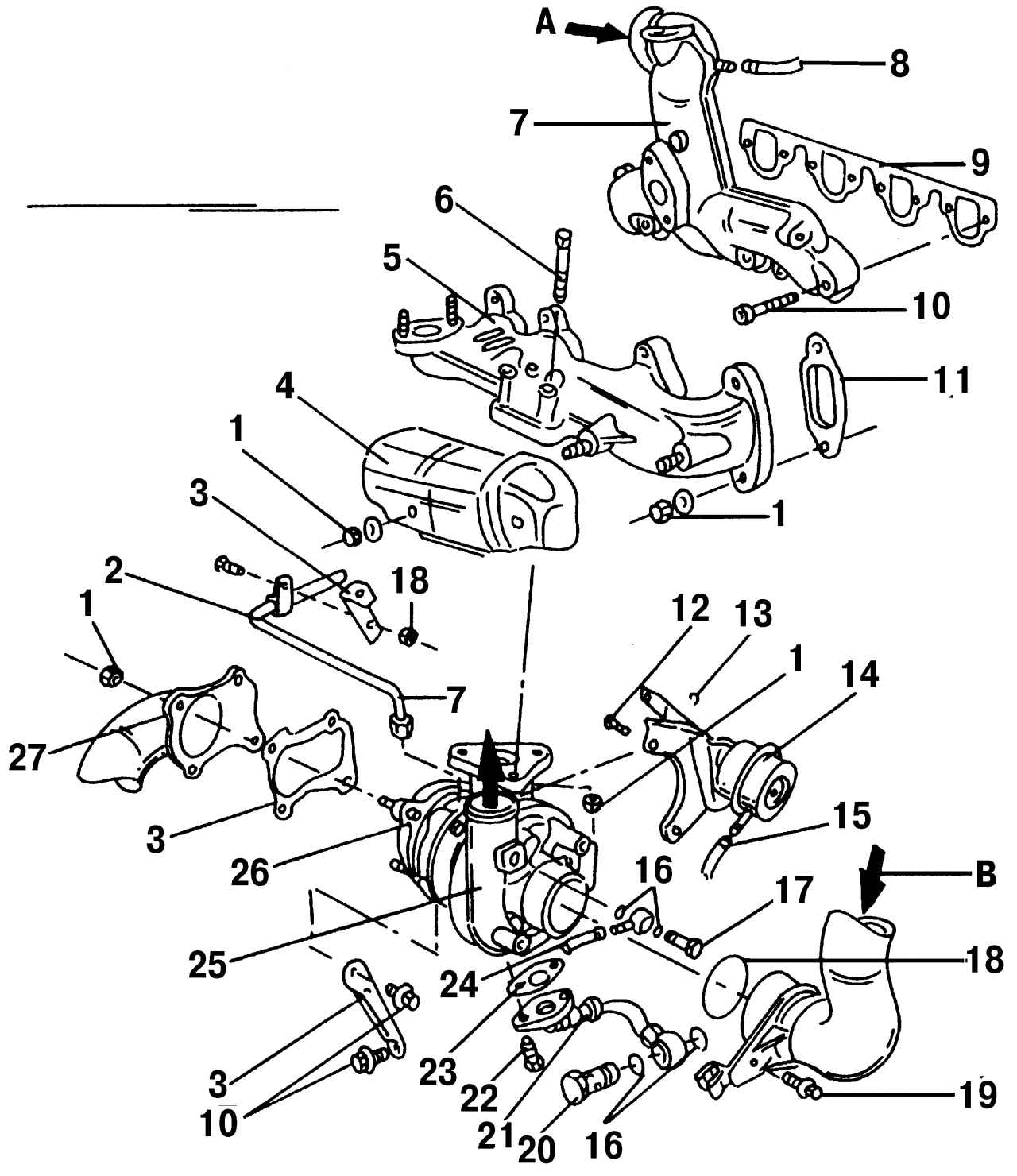

Рис. 482. Снятие и установка турбокомпрессора: 1 — гайка, 25 Н·м; 2 — трубопровод подвода масла; 3 — кронштейн; 4 — теплозащитный экран; 5 — выпускной коллектор; 6 — болт, 35 Н·м; 7 — впускной трубопровод; 8 — шланг; 9 — прокладка (заменяйте всегда); 10 — болт, 25 Н·м; 11 — прокладка, обратите внимание на правильность установки; 12 — болт, устанавливается на герметике; 13 — стопорное кольцо; 14 — мембранная коробка; 15 — шланг к регулятору обогащения давления наддува; 16 — уплотнительное кольцо (заменяйте всегда); 17 — полый болт; 18 — уплотнительное кольцо; 19 — болт, 10 Н·м; 20 — полый болт, 30 Н·м; 21 — возвратный маслопровод; 22 — болт, 30 Н·м; 23 — прокладка (заменяйте всегда); 24 — шланг; 25 — турбокомпрессор; 26 — к радиатору нагнетаемого воздуха; 27 — передняя выхлопная труба; А — от радиатора нагнетаемого воздуха; В — от воздушного фильтра

Снятие и установка турбокомпрессора проводиться в соответствии с рис. 482. На рис. 481 показаны места присоединения трубопроводов турбокомпрессора, поэтому на этот рисунок следует обратить особое внимание при установке турбокомпрессора:

- отсоедините провода от АБ;

- установите переднюю часть автомобиля на опоры и снимите защиту двигателя;

- отсоедините выхлопную трубу от турбокомпрессора (4 гайки), отсоедините ее с другой стороны. Снимите переднюю выхлопную трубу. Снимите прокладки;

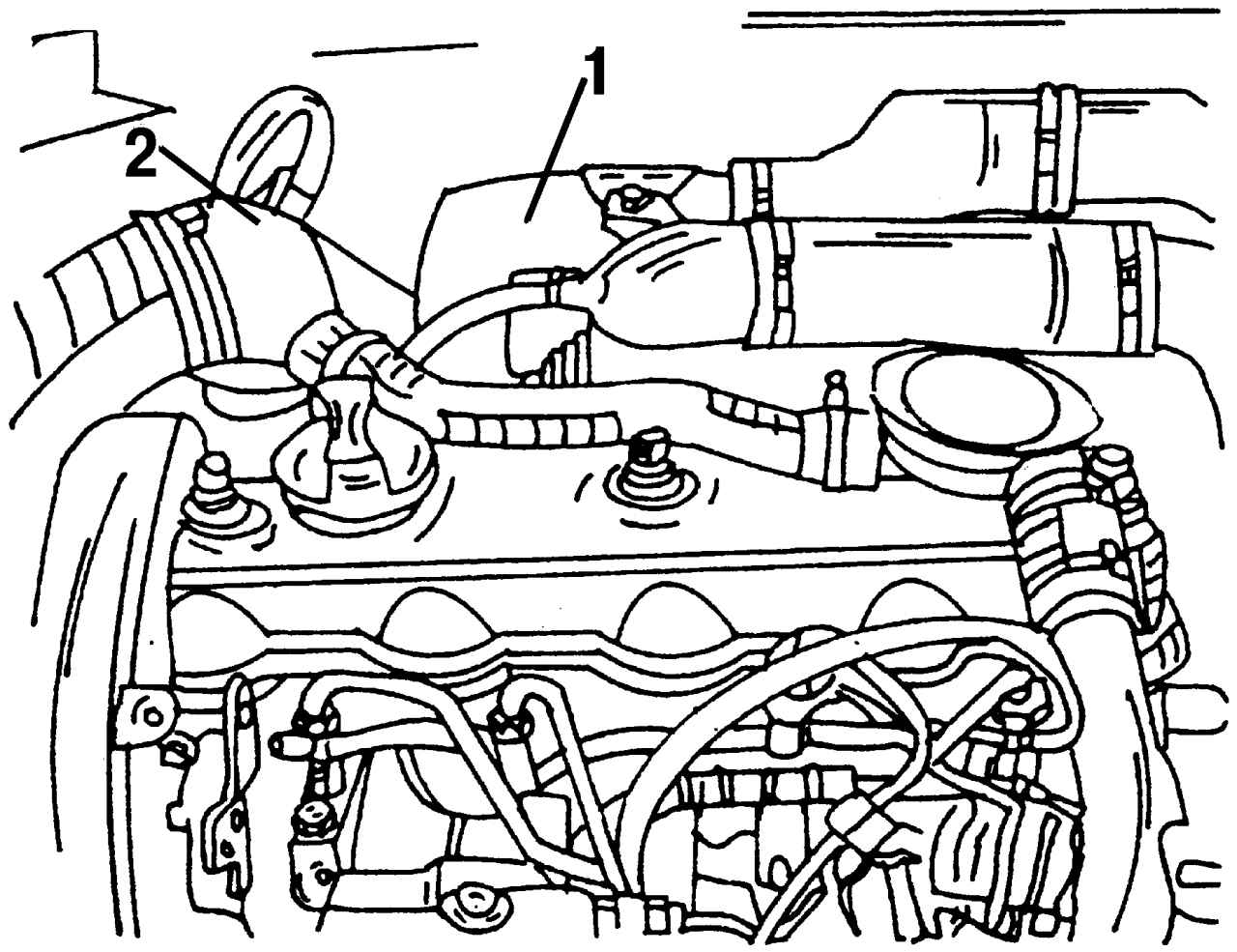

Рис. 483. Отсоедините шланги 1 и 2 для снятия турбокомпрессора

- снимите воздушный шланг между впускным коллектором и местом соединения турбокомпрессора с радиатором нагнетаемого воздуха, а также шланг между воздушным фильтром и турбокомпрессором. Это шланги 1 и 2 (рис. 483);

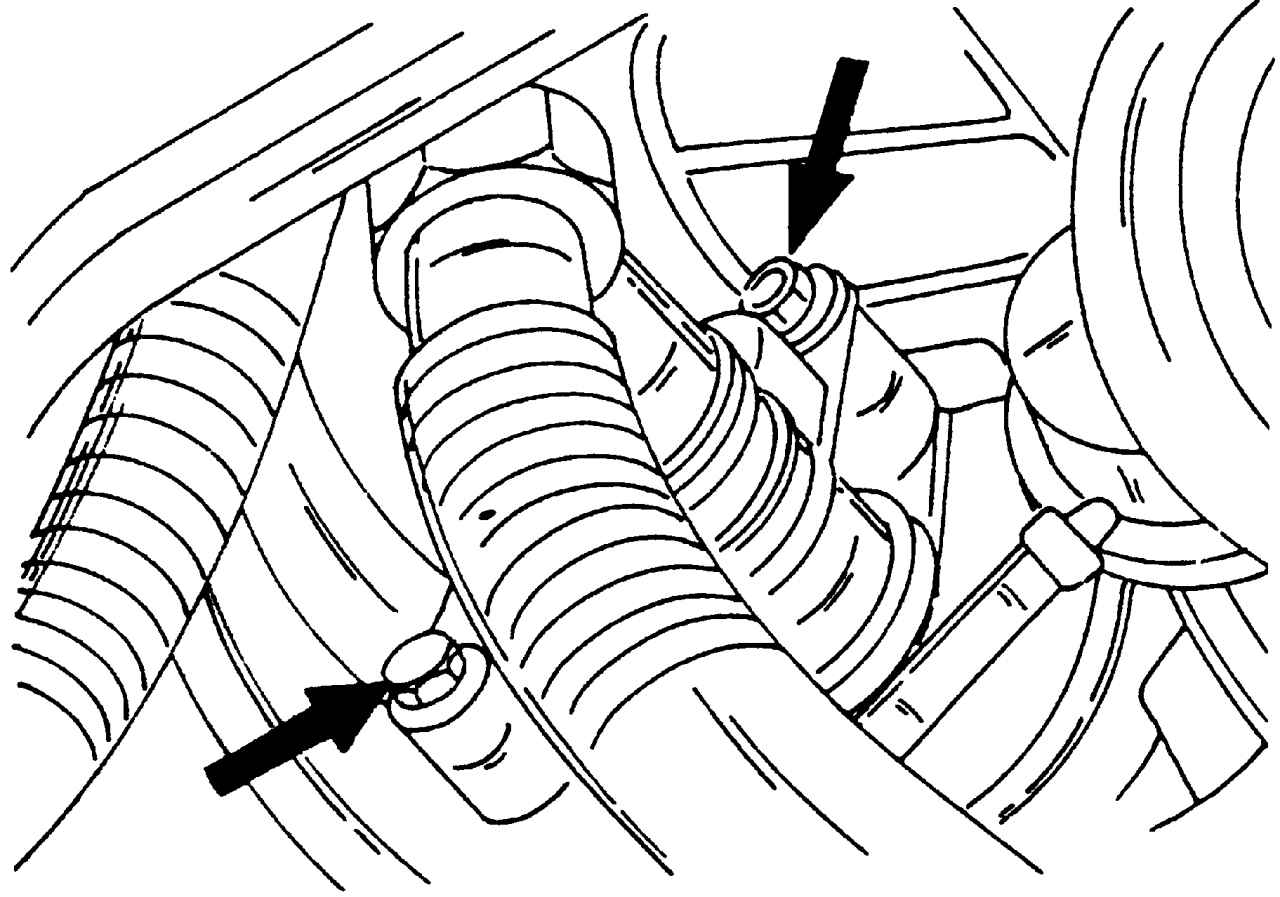

Рис. 484. Указанные стрелками болты фиксируют впускную трубу

- отверните показанные на рис. 484 болты и снимите выхлопную трубу;

- отверните болт и снимите шланг обогащения давления наддува;

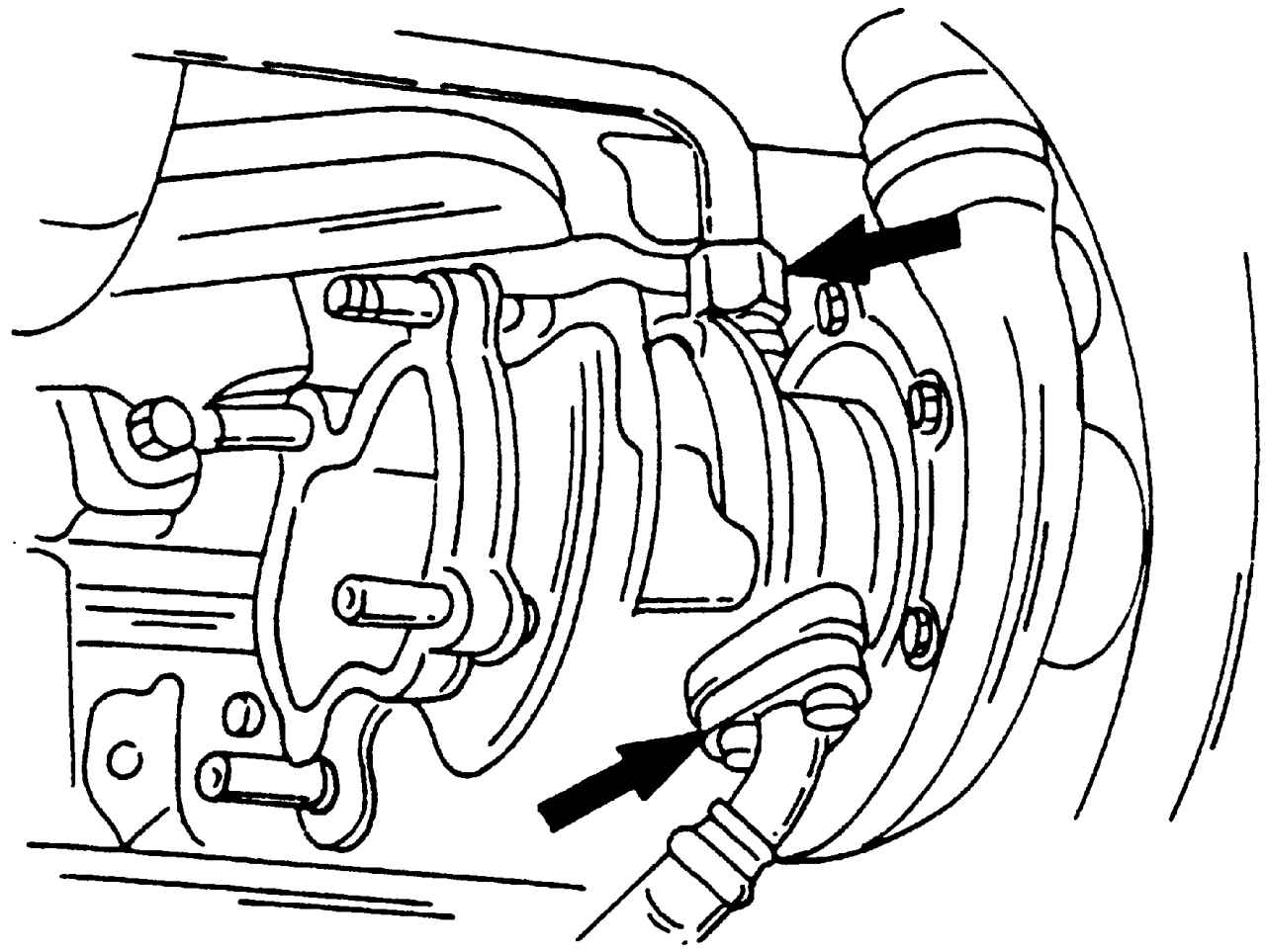

Рис. 485. Места соединения обоих трубопроводов подачи масла на турбокомпрессоре

- отсоедините трубопровод рециркуляции масла и трубопровод подвода в показанных на рис. 485 местах;

- отверните болты крепления и снимите турбокомпрессор.

Установка турбокомпрессора осуществляется в последовательности, обратной процессу снятия. При этом:

- замените в соответствии с указаниями прокладки, уплотнительные кольца, болты, гайки и т.д. (см. перечень к рис. 482).

- наденьте и закрепите шланг обогащения давления наддува, прежде чем будет установлен турбокомпрессор;

- установите турбокомпрессор и затяните вставленные сверху болты таким образом, чтобы турбокомпрессор еще можно было немного двигать;

- затяните снизу гайку моментом 25 Н·м, а после этого затяните вставленные сверху болты моментом 35 Н·м.

- перед установкой трубопровода подвода масла заполните его маслом;

- установите трубопровод рециркуляции масла с новой прокладкой и затяните моментом 25 Н·м;

- установите переднюю выхлопную трубу с новыми прокладками (момент затяжки соединения 25 Н·м);

- обратите внимание на правильность расположения отдельных шлангов и надежность их установки;

- после установки турбокомпрессора запустите двигатель и дайте ему поработать некоторое время на холостом ходу. Двигатель нельзя сразу эксплуатировать на высоких оборотах, так как в этом случае не произойдет равномерного распределения масла.
