16.5.1. Замена ламп фар

Лампы фар снимаются со стороны моторного отсека двигателя. Замена лампы не меняет юстировку фары.

Предупреждение При замене ламп фар работайте в перчатках, чтобы на стекле лампы не осталось жировых следов от пальцев, так как даже незначительные жировые следы на горящей лампе приводят к потемнению колбы и быстрому выходу лампы из строя. Если такие следы есть, то удалите их спиртом.

Замена лампы фары проводится в следующем порядке:

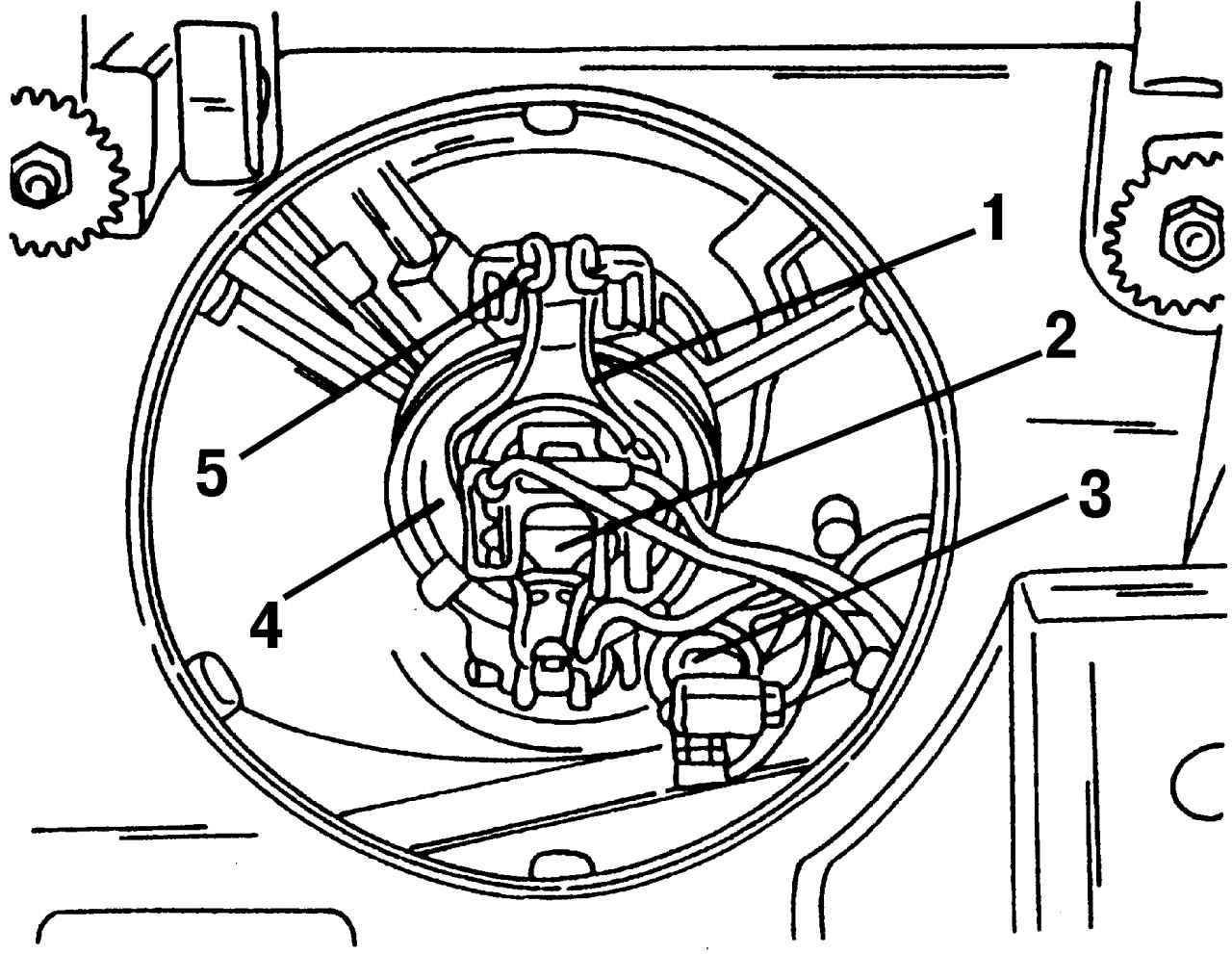

Рис. 351. Вид фары с тыльной стороны: 1 — зажим; 2 — электрический разъем; 3 — патрон лампы габаритного фонаря; 4 — лампа фары; 5 — фиксатор зажима

Рис. 350. Отдельные элементы фары: 1 — винт, 8 Н·м; 2 — стопорный зажим; 3 — корпус фары; 4 — вентиляционное устройство; 5 — крышка; 6 — патрон лампы габаритного света; 7 — двухнитевая лампа, H4; 8 — лампа накаливания габаритного света; 9 — рефлектор; 10 — резиновая уплотнительная прокладка; 11 — рассеиватель фары; 12 — винт крепления; 13 — электродвигатель, поворачивающий рефлектор фары

- снимите со стороны моторного отсека защитную крышку 5 (см. рис. 350). Для этого поверните крышку влево и снимите ее. Теперь фара имеет вид, показанный на рис. 351;

- разъедините электрический разъем 2 с тыльной стороны фары;

- нажмите на фиксатор 5 зажима 1 и откиньте зажим вниз;

- извлеките лампу фары 4;

- установите новую лампу (работайте в перчатках). При установке лампы «выступы» на цоколе лампы должны войти в желобки на рефлекторе;

- наденьте зажим 1 на цоколь лампы и защелкните фиксатор 5;

- наденьте крышку и поверните ее по часовой стрелке.

После замены лампы фары проверьте и при необходимости производите регулировку фар. Рекомендуем производить регулировку фар на СТО.

Замена лампы габаритного света проводится в следующем порядке:

- снимите со стороны моторного отсека защитную крышку;

- извлеките патрон 3 (см. рис. 351) с лампой габаритного света и штекерной колодкой из корпуса фары;

- замените неисправную лампу и вдвиньте патрон с новой лампой и штекерной колодкой в рефлектор;

- наденьте защитную крышку и поверните ее по часовой стрелке.
