16.6. Задние фонари

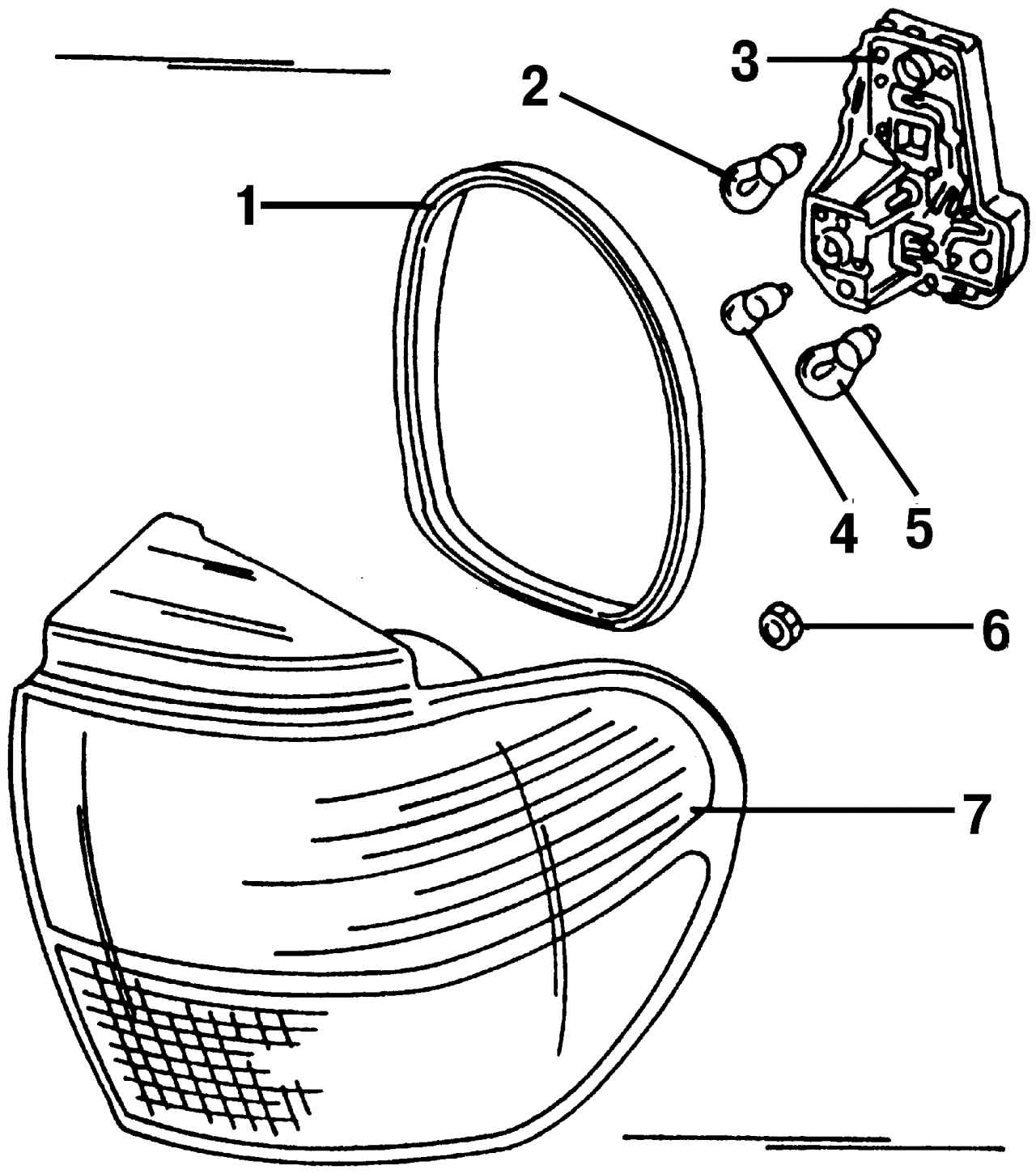

Рис. 352. Детали заднего фонаря: 1 — резиновая уплотнительная прокладка; 2 — лампа накаливания указателя поворота, 21 В; 3 — патрон ламп накаливания; 4 — лампа накаливания заднего габаритного света, 21 В; 5 — двухнитевая лампа стоп-сигнала и заднего габаритного света, 21/5 Вт; 6 — гайка, 6 Н·м; 7 — рассеиватель фонаря

В корпусе задних фонарей с правой и левой стороны автомобиля находятся лампы накаливания заднего габаритного света 4 (рис. 352), стоп-сигналов 5 и указателей поворота 2.

Остальные дополнительные лампы находятся на задней двери в среднем блоке осветительных приборов.

Замену ламп накаливания задних фонарей проводите в следующем порядке:

- при помощи отвертки снимите клипсы внутренней обивки багажника (в углу салона, справа или слева от багажника);

- снимите внутреннюю обивку багажника в соответствующем углу салона;

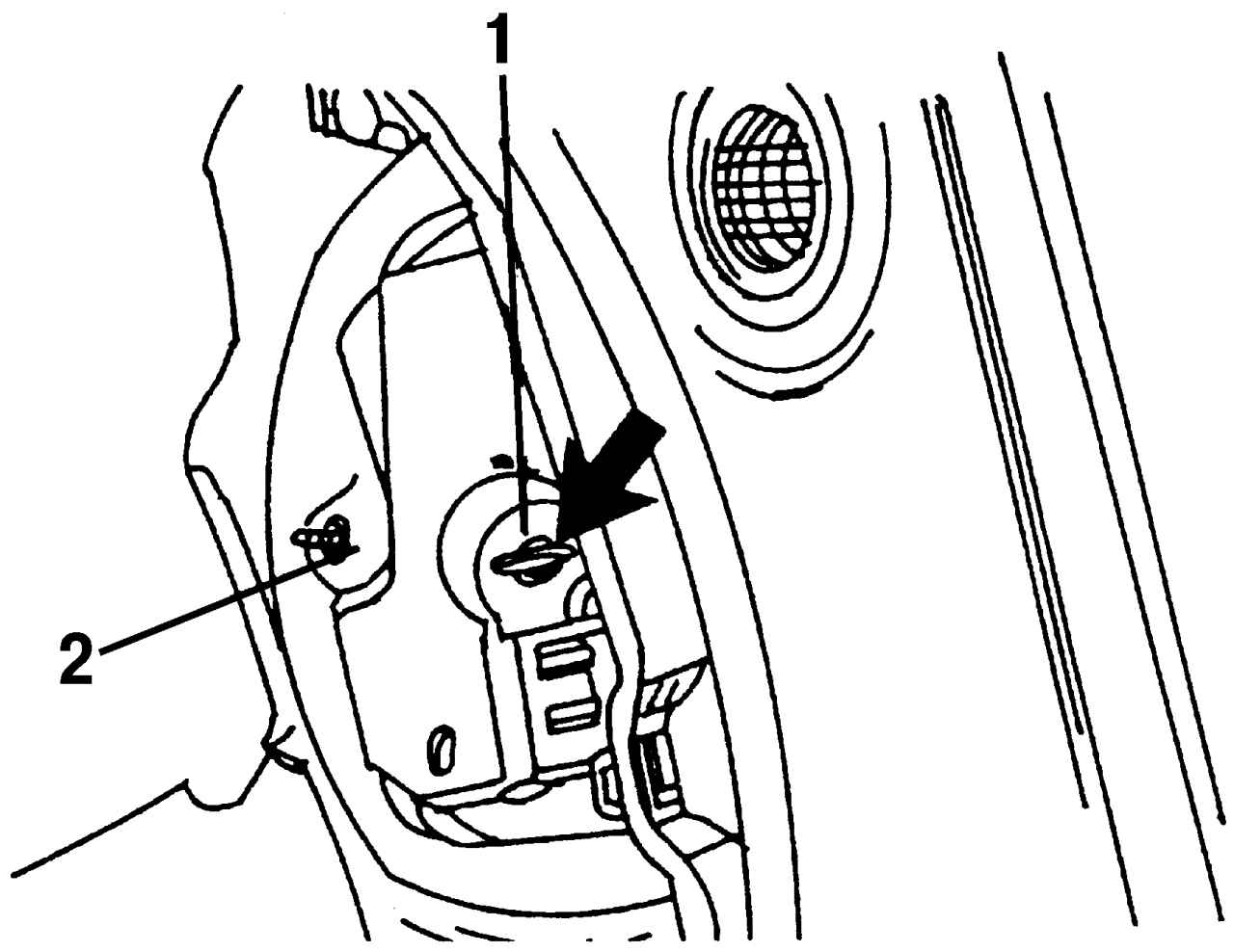

Рис. 353. Задний фонарь с внутренней стороны: 1 — замок; 2 — гайка крепления

- при помощи отвертки переведите замок 1 (рис. 353) таким образом, чтобы можно было вытащить плату в сборе;

- нажмите на неисправную лампу и, повернув против часовой стрелки, извлеките из патрона;

- вставьте в патрон новую лампу (держа салфеткой) и поверните по часовой стрелке до фиксации.

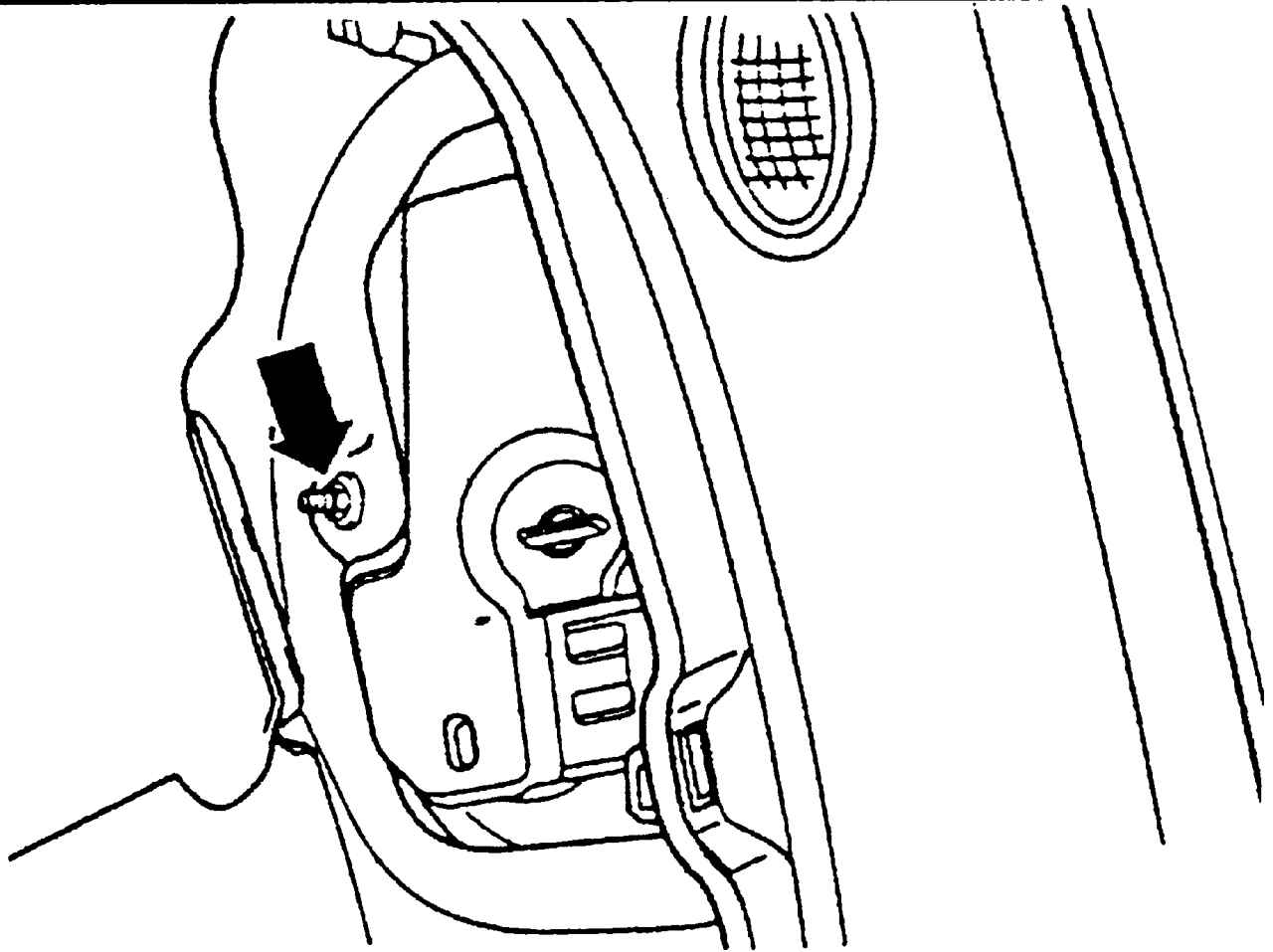

Рис. 354. Снятие корпуса заднего фонаря

Если требуется снять весь корпус заднего фонаря, то отверните изнутри кузова ключом «на 8 мм» три гайки (рис. 354, показано стрелкой) крепления заднего фонаря. Снаружи кузова снимите задний фонарь и его резиновый уплотнитель. Если уплотнитель пористый, то его необходимо заменить во избежание попадания влаги внутрь автомобиля.

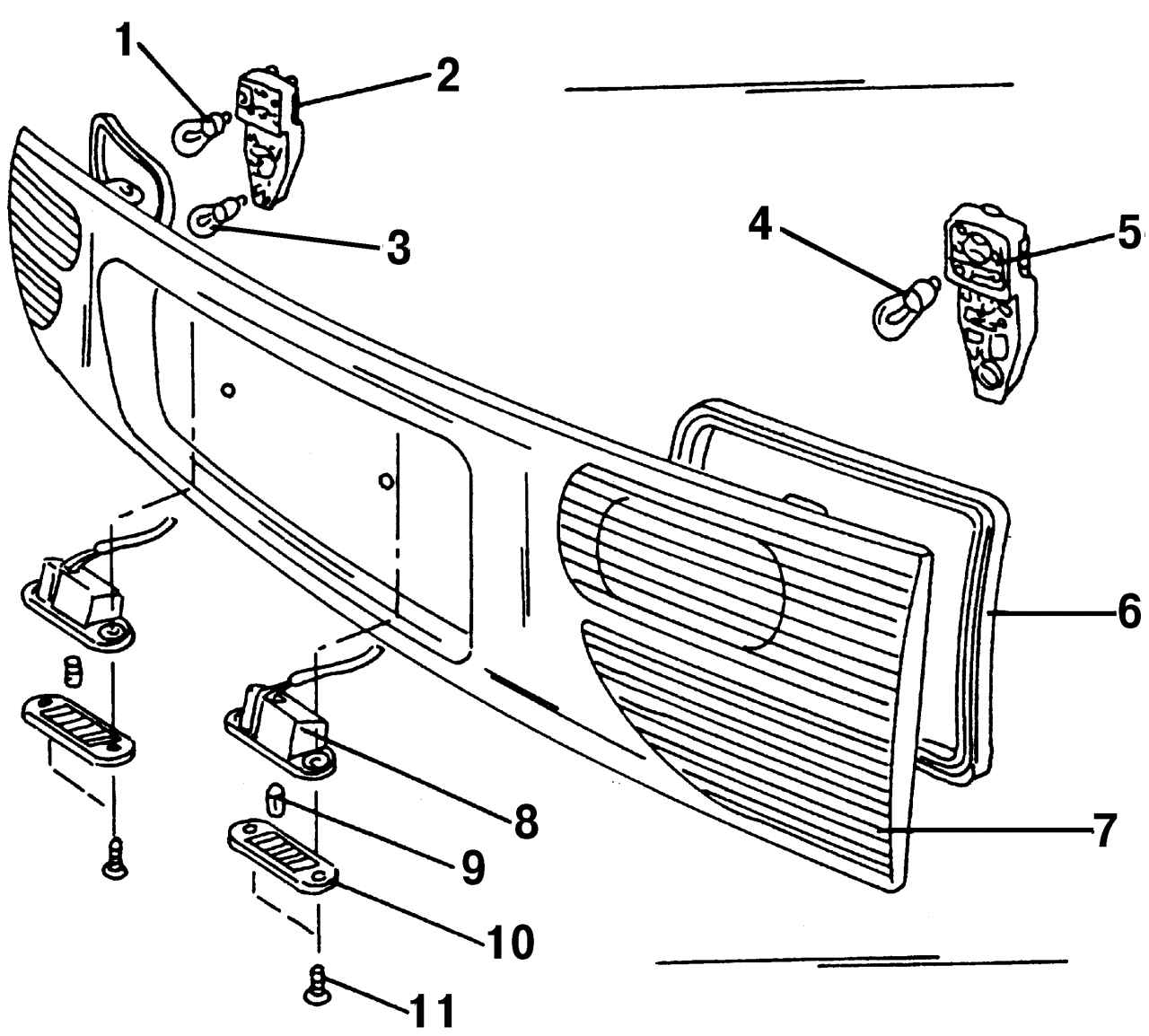

Рис. 355. Средний блок задних осветительных приборов: 1 — лампа фонаря заднего хода; 2 — патрон лампы; 3 — лампа заднего противотуманного фонаря; 4 — лампа фонаря заднего хода; 5 — патрон лампы; 6 — резиновая уплотнительная прокладка; 7 — стекло группы осветительных приборов; 8 — фонарь освещения номерного знака; 9 — лампа фонаря освещения номерного знака; 10 — рассеиватель фонаря освещения номерного знака; 11 — винт

Блок осветительных приборов расположенных на двери багажника автомобиля Sharan включает в себя лампы накаливания фонарей заднего хода 1 и 4 (рис. 355) и лампы 3 задних противотуманных фонарей.

Снятие блока осветительных приборов производится в следующем порядке:

- откройте дверь багажника, выверните девять винтов крепления обивки двери и снимите обивку вниз;

- отсоедините электрические разъемы от обеих плат с лампами справа и слева, поддев их отверткой;

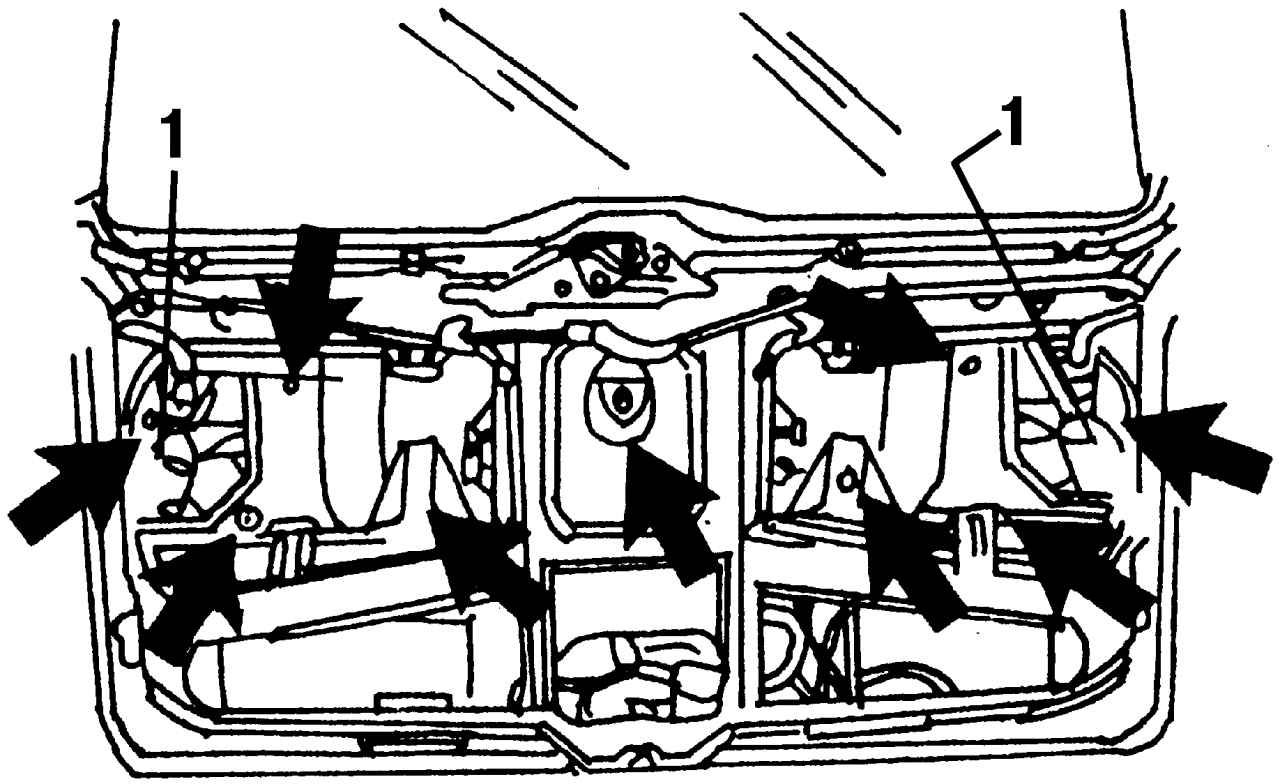

Рис. 356. Места крепления среднего блока осветительных приборов (показаны стрелками)

- отверните девять гаек (рис. 356) крепления блока осветительных приборов к двери багажника;

- закройте дверь багажника и снимите блок осветительных приборов вместе с резиновыми уплотнительными прокладками по направлению на себя.

Установка блока осветительных приборов производится в порядке, обратном снятию, с учетом следующего:

- затяните девять гаек крепления блока равномерно по кругу моментом 6 Н·м;

- надвиньте снизу внутреннюю обивку двери багажника таким образом, чтобы совпали отверстия и затяните винты по кругу;

- пористую или поврежденную резиновую уплотнительную прокладку замените на новую во избежание попадания влаги внутрь автомобиля.

Замену лампы освещения номерного знака проводите в следующем порядке:

- выверните два винта 11 (см. рис. 355) крепления рассеивателя 10 фонаря освещения номерного знака;

- снимите рассеиватель;

- извлеките лампу со стеклянным цоколем и установите новую лампу;

- установите рассеиватель.

Примечание После замены какой-либо лампы всегда проверяйте работу фар и фонарей, включив их.
