16.3.2. Снятие и установка стартера

Снятие стартера проводите в следующем порядке:

- отсоедините «массовый» провод от вывода АБ (не забудьте про защитный код магнитолы);

- приподнимите переднюю часть автомобиля и установите ее на опоры;

- снимите шумоизоляцию снизу моторного отсека;

Ход работы имеет отличия для 2,0-литрового двигателя и для двигателя VR6:

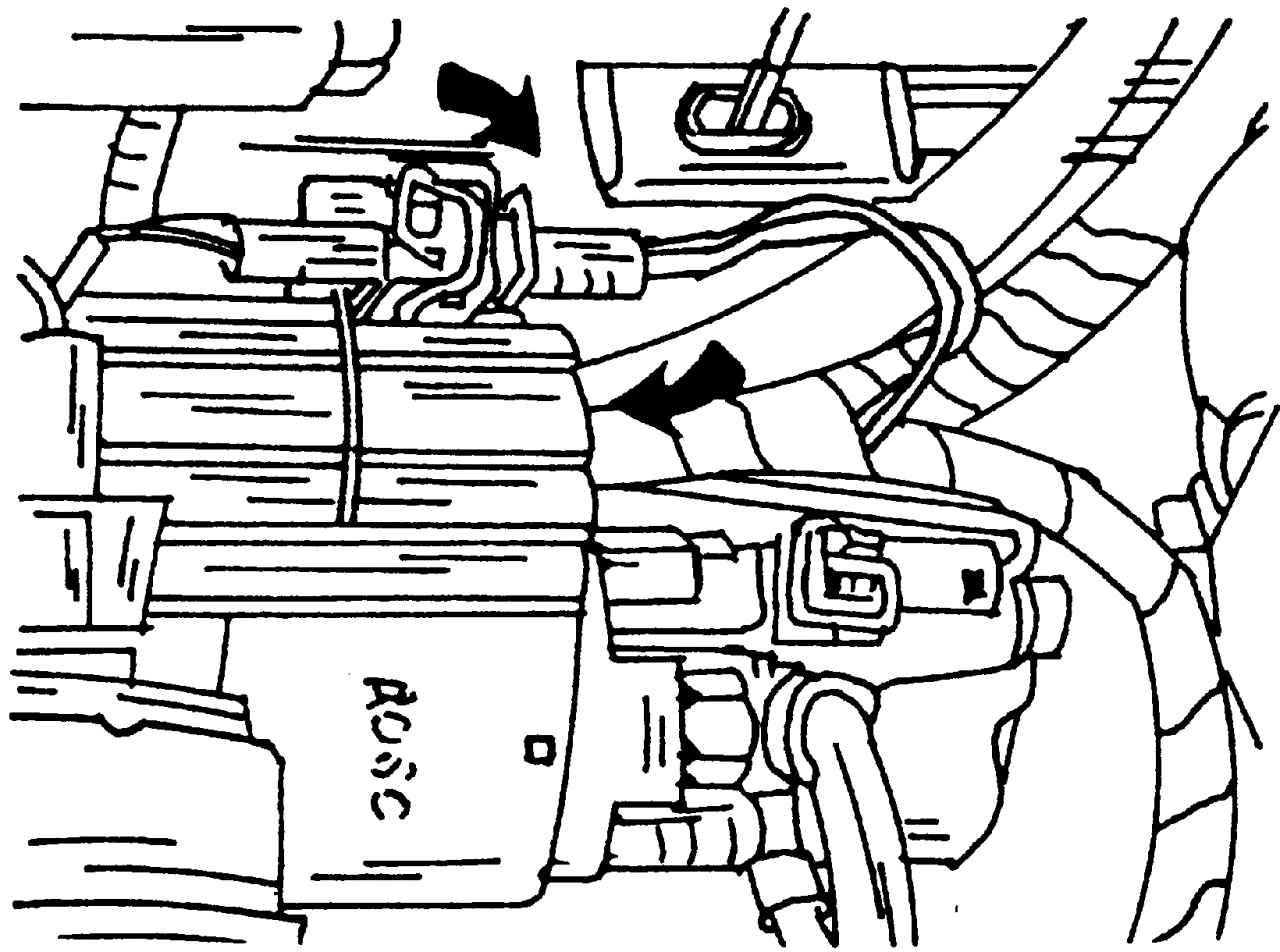

Рис. 337. Черная пластмассовая крышка и разъем втягивающего реле (2,0-литровый двигатель) показаны стрелками

Прежде чем отсоединить провода от стартера, снимите черную пластмассовую крышку и отсоедините находящийся под ней электрический разъем втягивающего реле (рис. 337);

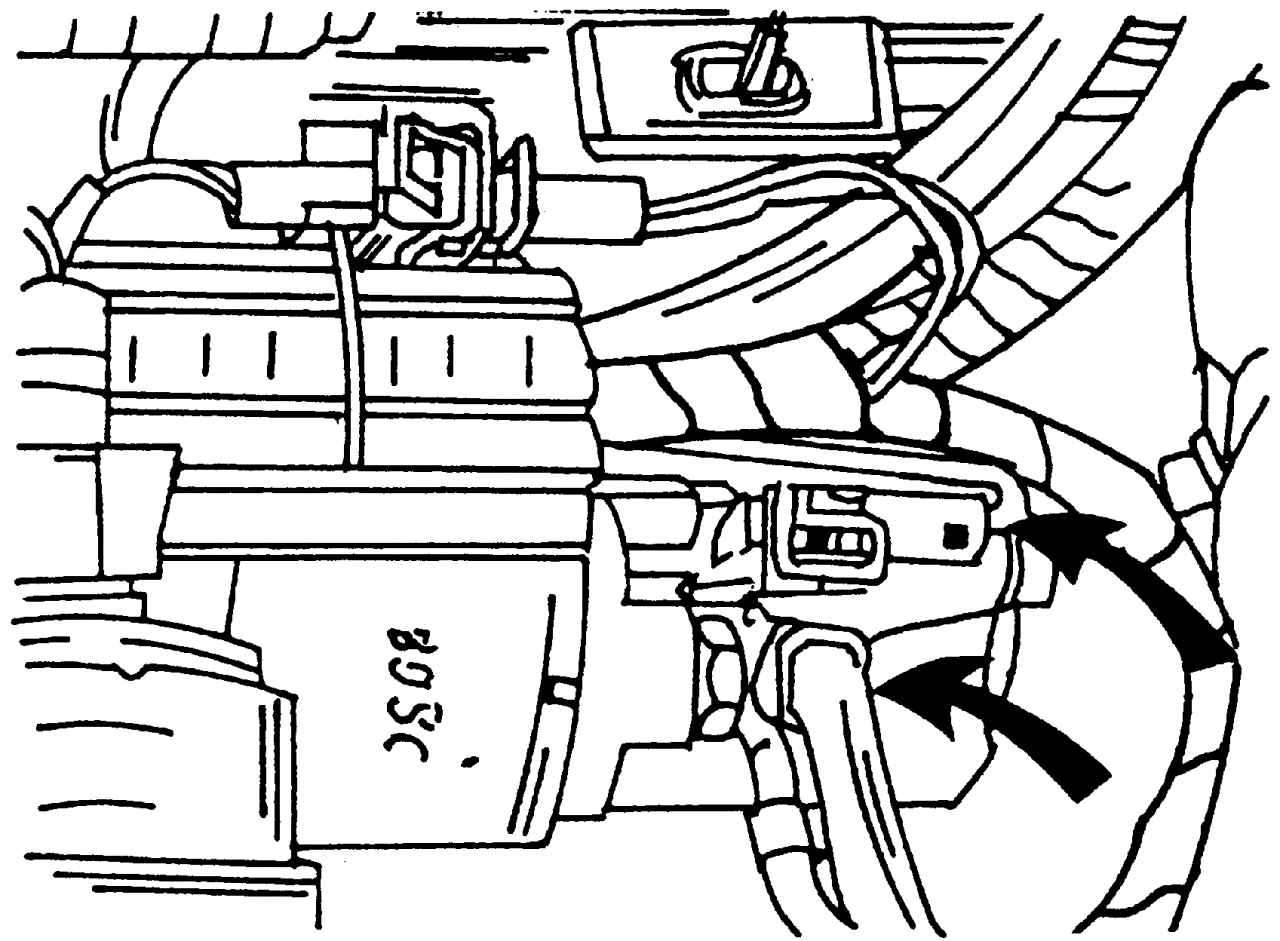

Рис. 338. Расположение клемм «30» и «50» на втягивающем реле показано стрелками

- отсоедините разъем (клемма «50») от втягивающего реле и отверните гайку клеммы «30» (рис. 338) и отогните провод в сторону;

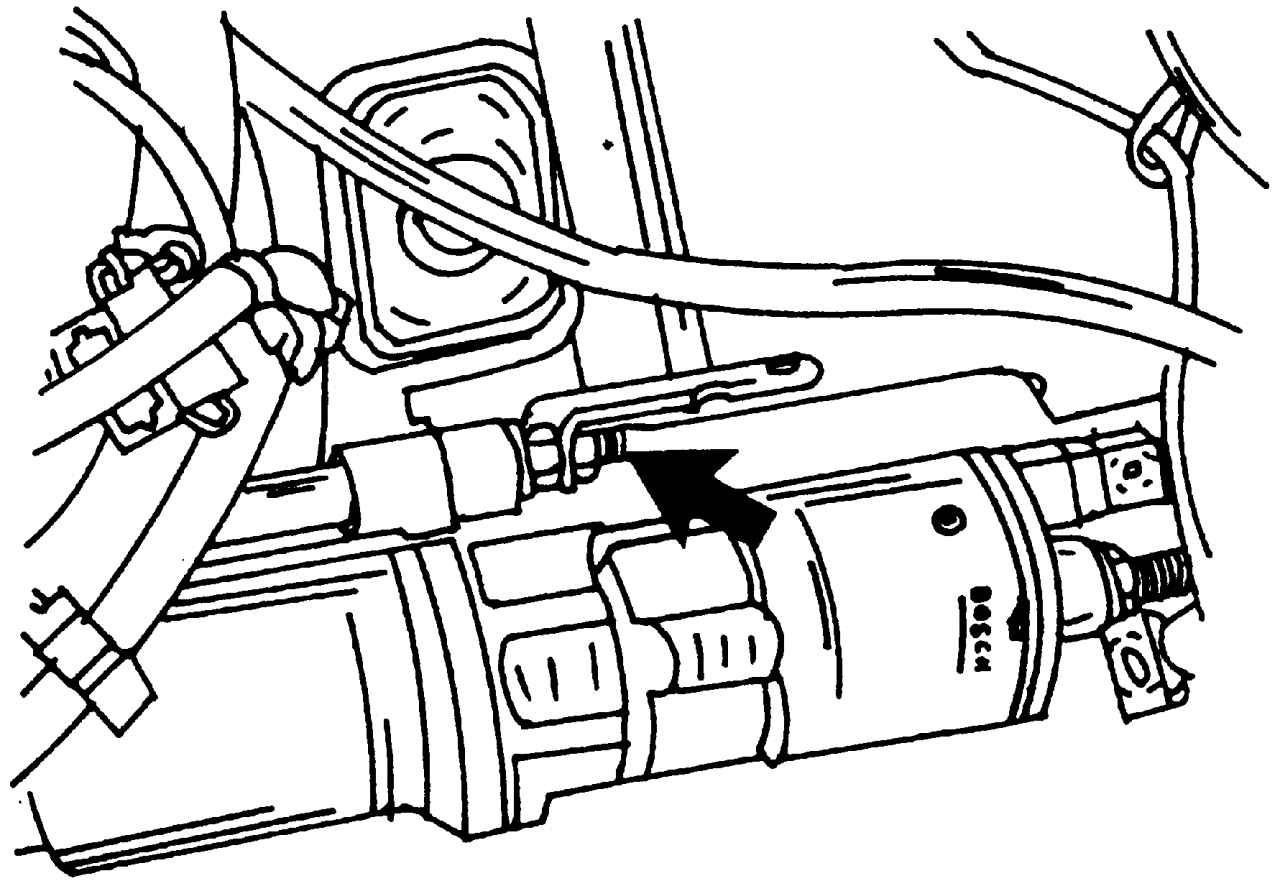

Рис. 339. Под гайкой (показана стрелкой) расположена гайка крепления

- отверните гайки и болты крепления стартера. Гайка (рис. 339) накручена на установочный штифт;

- снимите стартер.

Установку стартера проводите в порядке, обратном снятию, выполняя следующее:

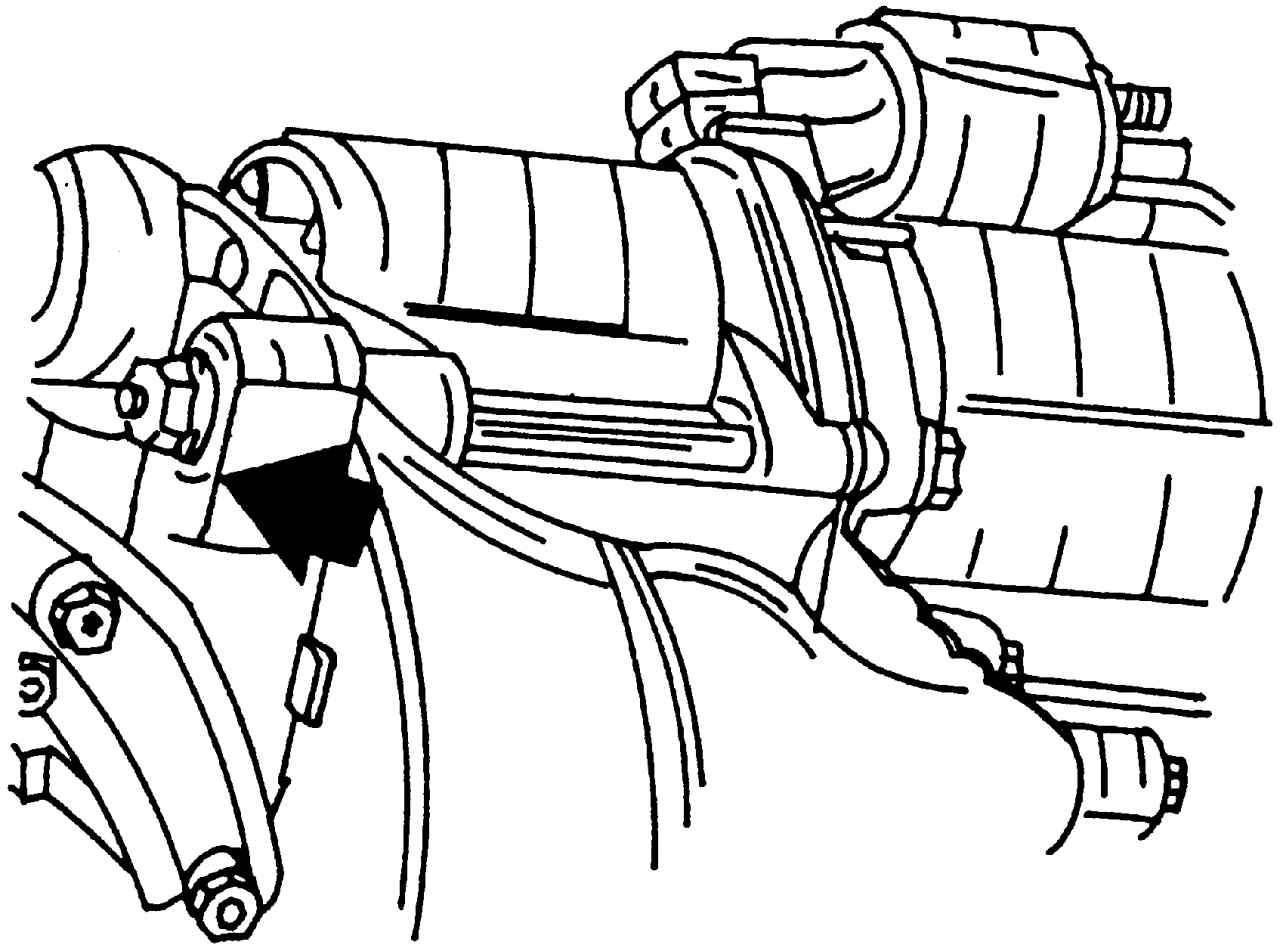

Рис. 340. При установке стартера затяните показанную стрелкой гайку моментом 45 Н·м

- затяните гайку (рис. 340) крепления стартера моментом 45 Н·м;

- обратите внимание на правильность присоединения проводов;

- затяните гайку (см. рис. 339) (расположенную над уже затянутой моментом 45 Н·м гайкой) моментом 10 Н·м;

- затяните гайку клеммы «30» моментом 10 Н·м;

- подсоедините АБ и введите защитный код магнитолы и сразу проверьте работу стартера.

На автомобиле Sharan с двигателем VR6 снятие и установка стартера осуществляется описанным выше способом, однако из-за того, что крепление стартера несколько отличается, имеются следующие особенности:

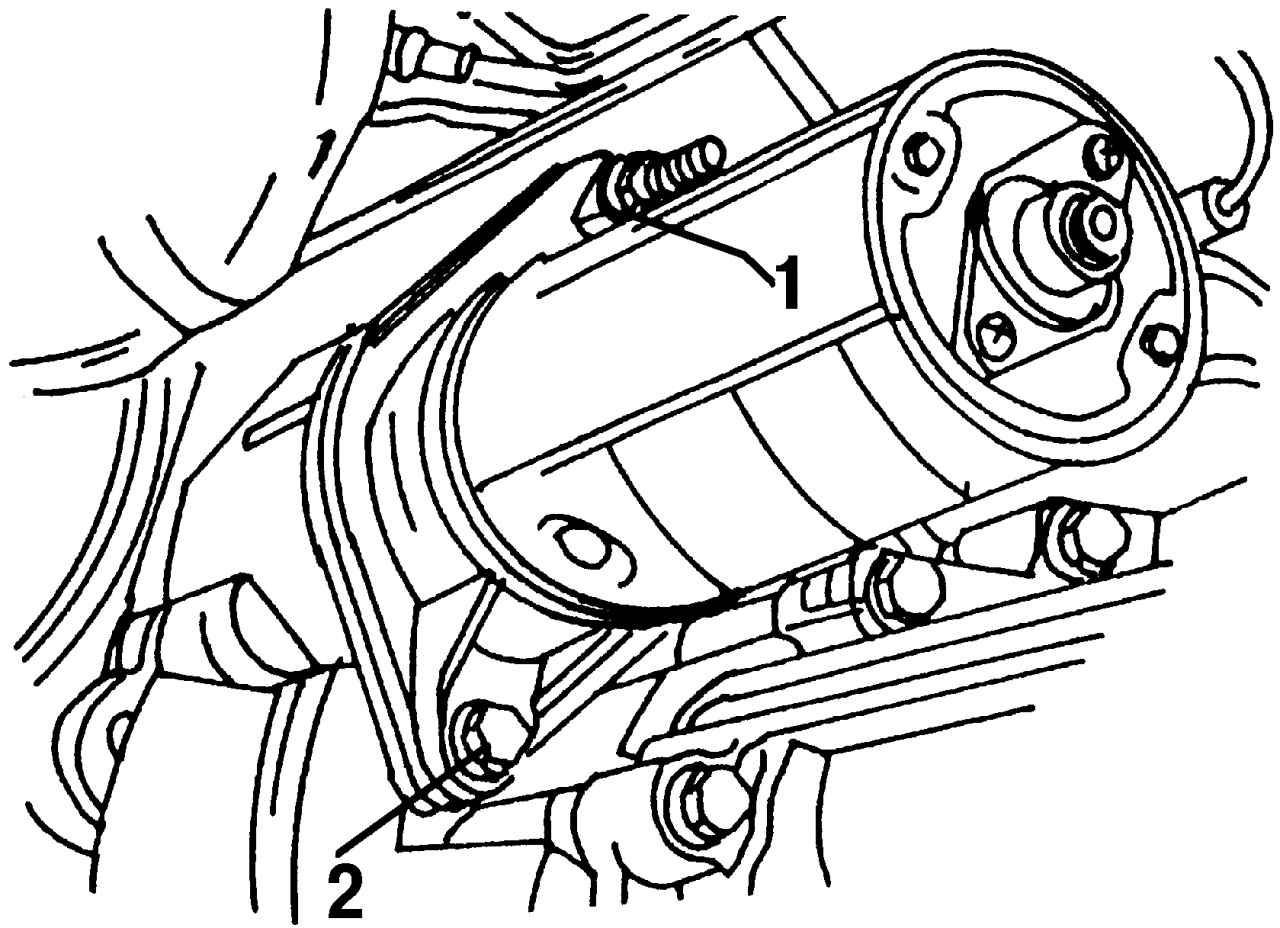

Рис. 341. При установке стартера (двигатель VR6 с механической КПП) гайка 1 и болт 2 затягиваются моментом 45 Н·м

- стартер крепится на двигателе VR6 с механической КПП при помощи болта 2 (рис. 341) и гайки 1 (при установке они затягиваются моментом 45 Н·м);

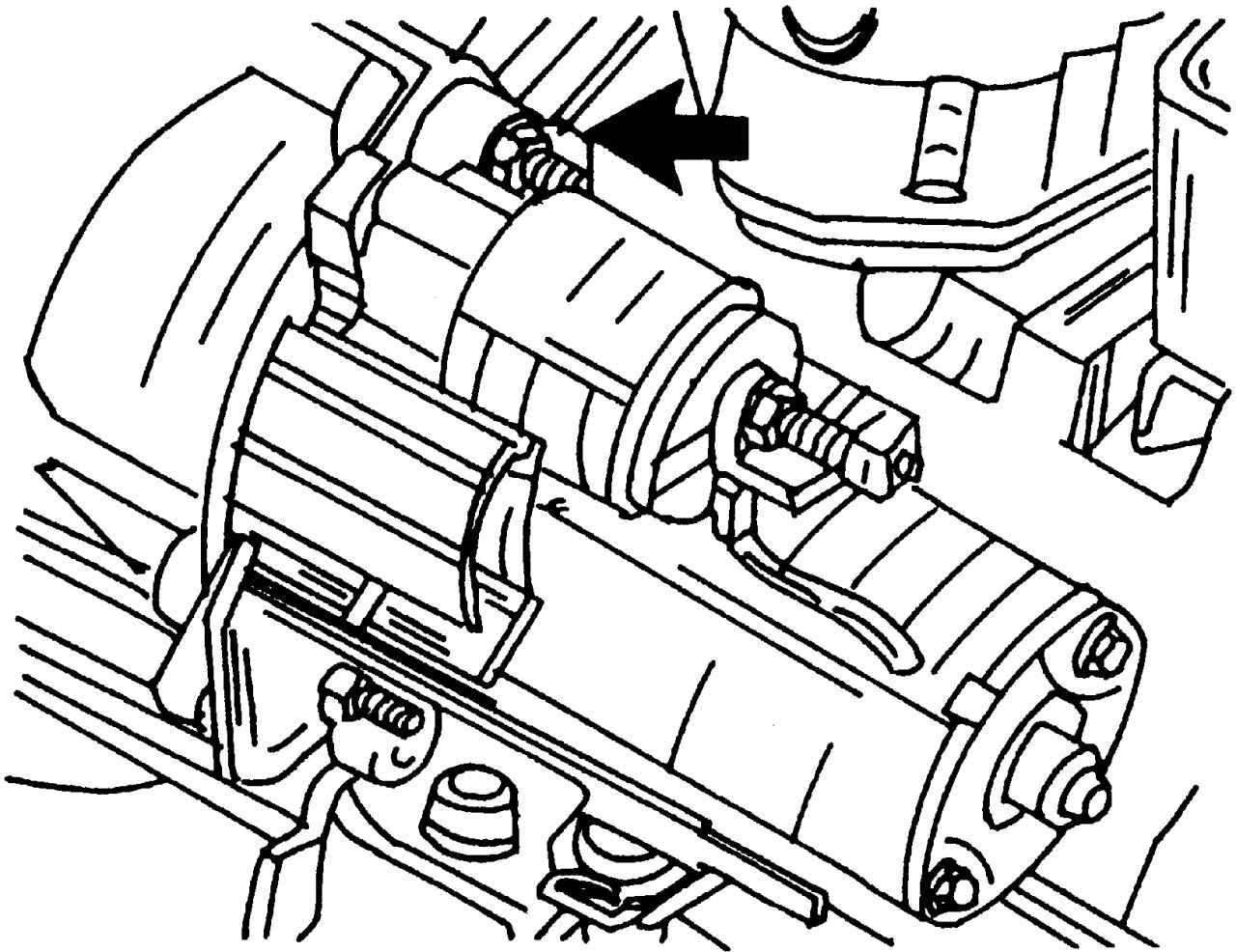

Рис. 342. При установке стартера (двигатель VR6 с автоматической КПП) гайка на установочном штифте затягивается моментом 60 Н·м

- на двигателе VR6 с автоматическая КПП стартер крепится гайками на установочных штифтах. При установке стартера гайка (рис. 342, показана стрелкой) затягивается моментом 60 Н·м;

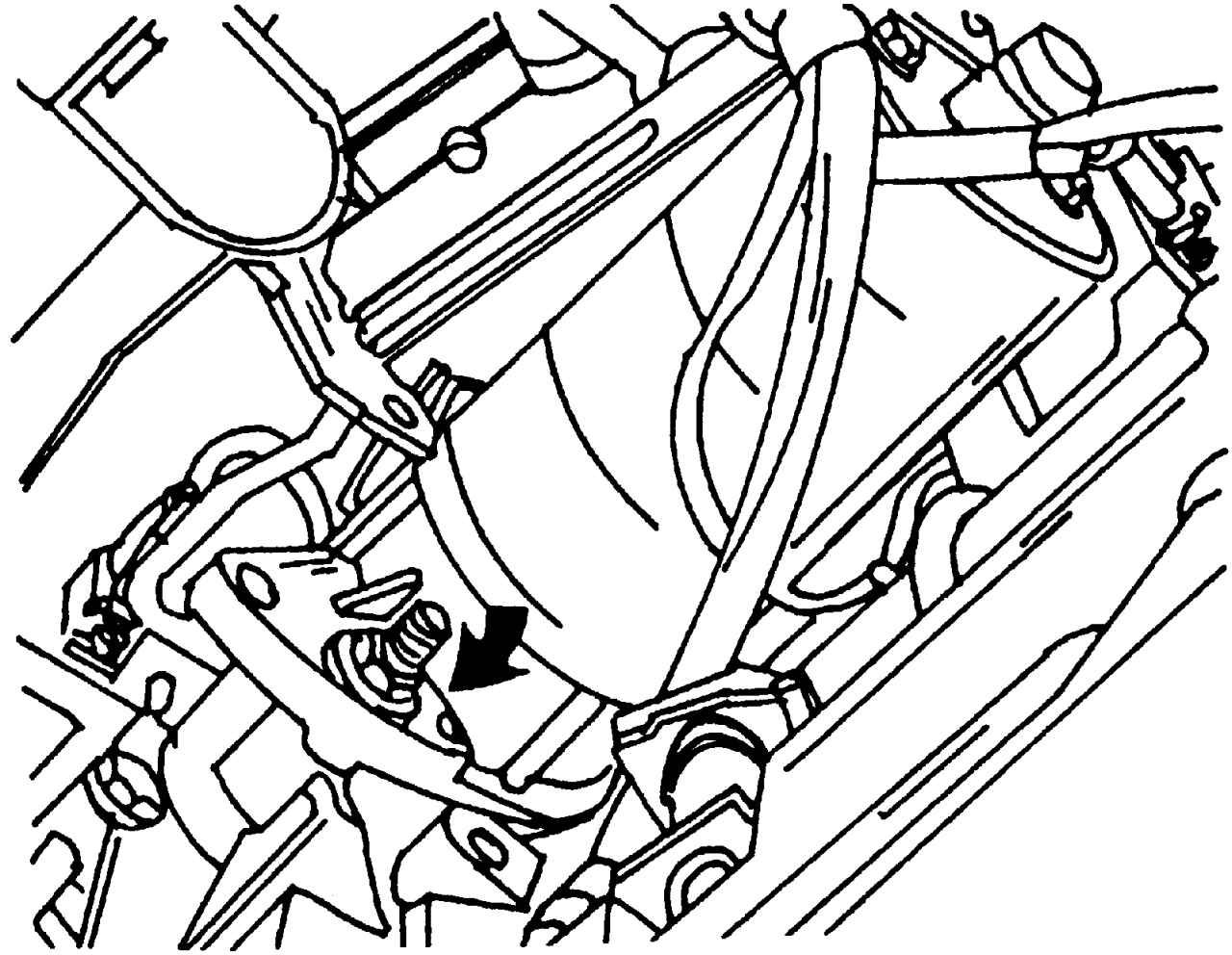

Рис. 343. При установке стартера (двигатель VR6 с автоматической КПП) нижняя гайка затягивается моментом 60 Н·м

- затяните нижнюю гайку (рис. 343, показана стрелкой) крепления стартера к двигателю VR6 с автоматической КПП моментом 60 Н·м;

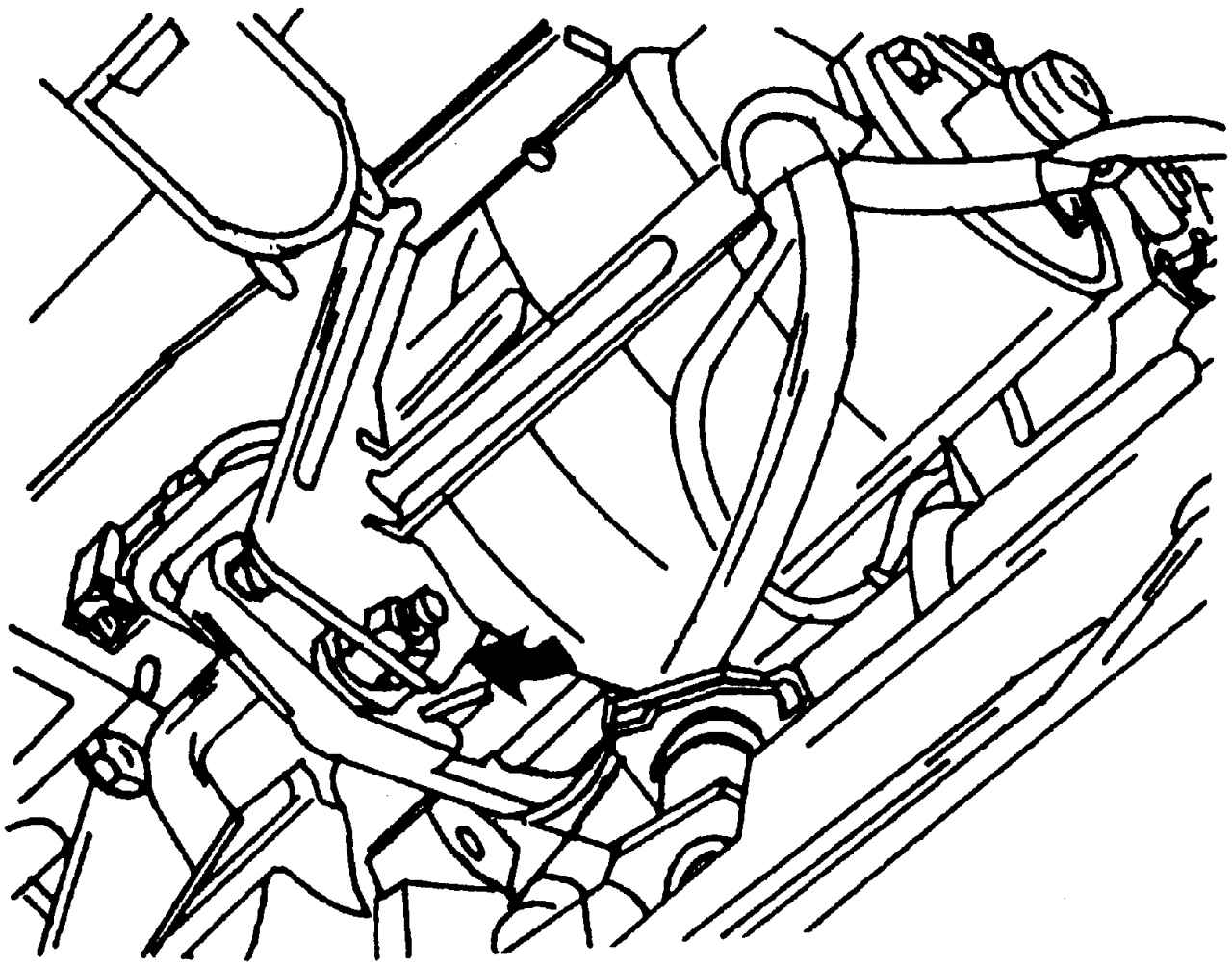

Рис. 344. Гайка крепления держателя провода затягивается моментом 10 Н·м

- затяните гайку (стрелка, рис. 344), крепящую держатель провода моментом 10 Н·м, и гайку клеммы «30» моментом 10 Н·м.
