6.2.3. Замена тормозной жидкости

Замените тормозную жидкость в тормозной системе и узле сцепления

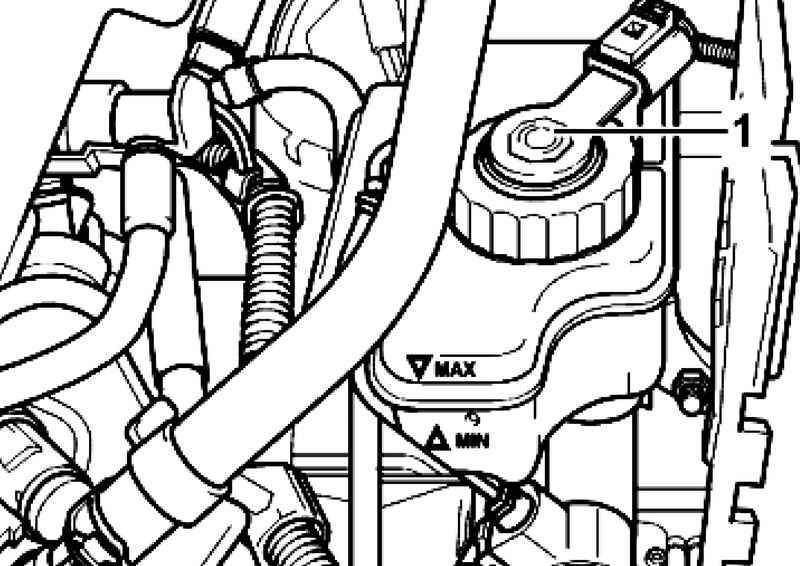

Рис. 6.6. Крышка расширительного бачка тормозной системы

Открутите крышку 1 расширительного бачка тормозной системы (рис. 6.6).

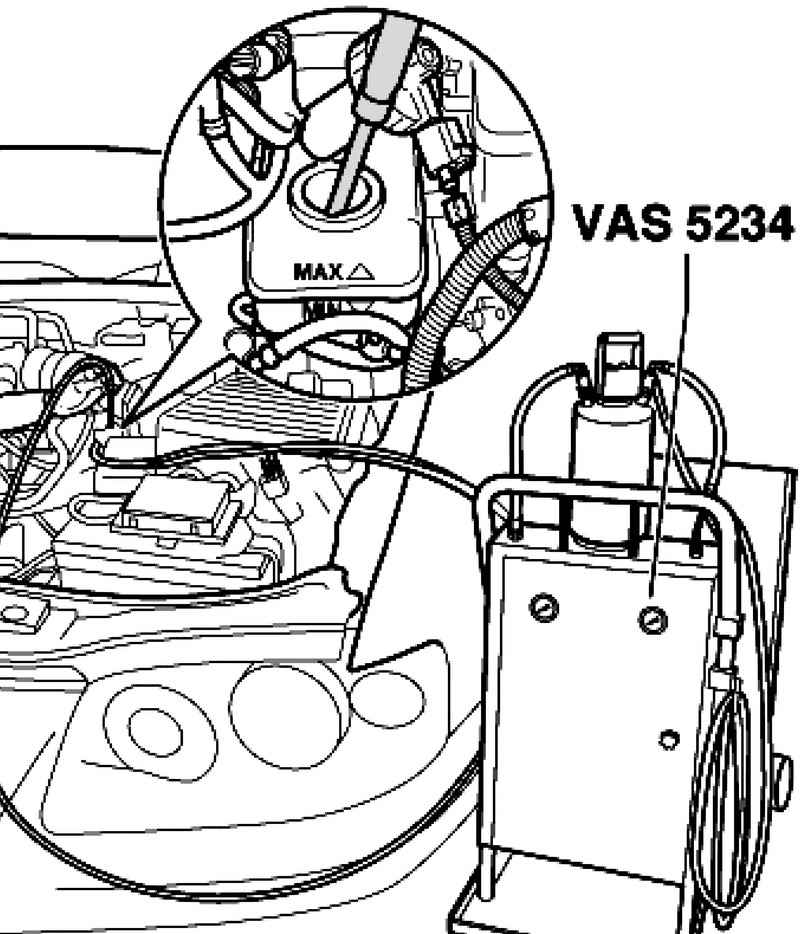

Рис. 6.7. Откачка тормозной жидкости

Откачайте шлангом от устройства для наполнения и прокачки тормозной системы как можно больше тормозной жидкости (рис. 6.7).

ПРИМЕЧАНИЕ Сетчатый фильтр расширительного бачка тормозной системы извлекать из бачка запрещается.

ВНИМАНИЕ Запрещается повторно использовать откачанную тормозную жидкость

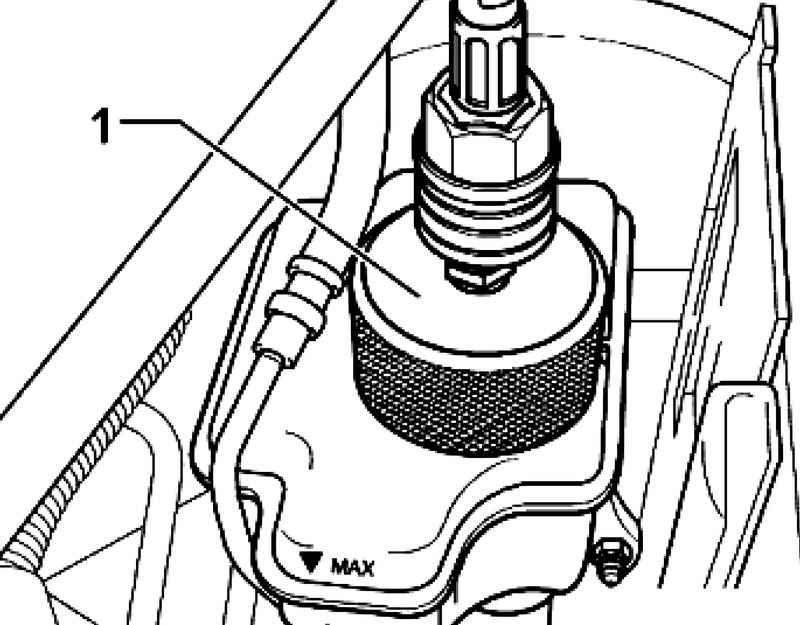

Рис. 6.8. Установка адаптера

Прикрутите адаптер 1 к расширительному бачку тормозной системы (рис. 6.8).

Установите упор педали тормоза между водительским сиденьем и педалью тормоза и зафиксировать его.

Подсоедините шланг от устройства для наполнения и прокачки тормозной системы или от устройства для наполнения и прокачки тормозной системы к адаптеру.

ПРИМЕЧАНИЕ Используйте подходящий шланг для прокачки. Он должен быть плотно закреплен на прокачном штуцере, чтобы в тормозную систему не попал воздух.

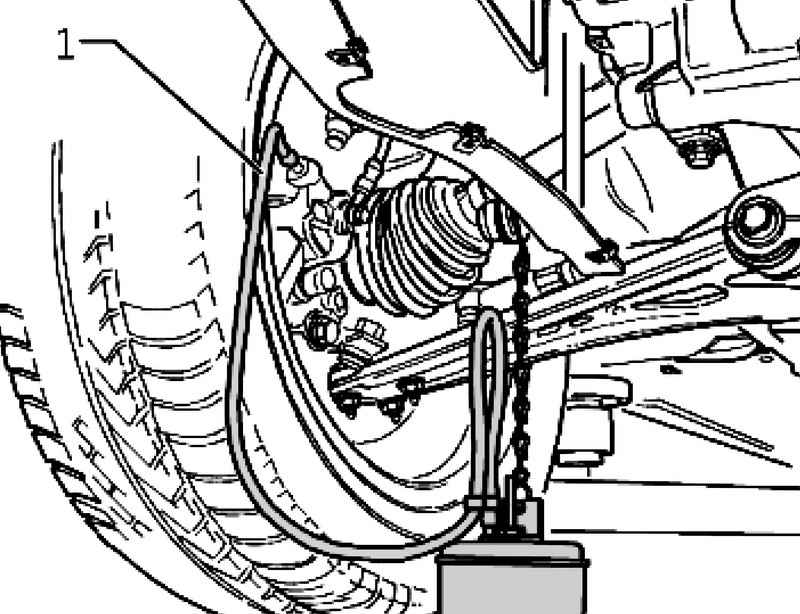

Рис. 6.9. Шланг для прокачки

Наденьте шланг для прокачки 1 на передний левый прокачной штуцер, откройте штуцер и выпустите соответствующее количество тормозной жидкости (см. таблицу) (рис. 6.9).

Закрутите штуцер.

Повторите данные операции на правой стороне автомобиля спереди.

Открутите оба колеса на задней оси, чтобы обеспечить доступ к штуцерам для прокачки.

Снимите заглушки с прокачных штуцеров суппортов.

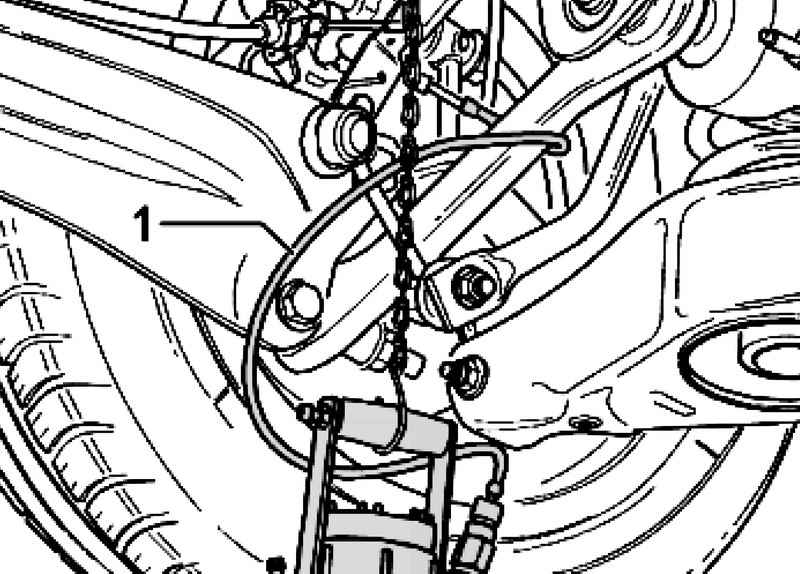

Рис. 6.10. Установка вытяжного шланга

Оденьте вытяжной шланг 1 канистры откачивающего приспособления на задний левый прокачной штуцер (рис. 6.10).

Откройте штуцер для прокачки и выпустите соответствующее количество тормозной жидкости (см. таблицу). Закрутите штуцер.

Повторите описанные операции на правом заднем суппорте.

Снимите корпус воздушного фильтра.

Насадите шланг на штуцер для прокачки рабочего цилиндра сцепления.

Откройте штуцер и выпустите около 100 мл тормозной жидкости.

Закройте штуцер и быстро нажмите на педаль сцепления 10–15 раз подряд.

Вновь откройте штуцер и выпустите около 50 мл тормозной жидкости.

Закройте штуцер, снимите шланг и несколько раз нажмите на педаль сцепления.

Вновь установите корпус воздушного фильтра в обратной последовательности.

Общий объем: около 1,15 л

Насадите колпачки на штуцеры для прокачки.

Приведите рычаг устройства для заполнения и прокачки тормозной системы или устройства для заполнения и прокачки тормозной системы в положение «B».

Снимите шланг с адаптера.

Открутите адаптер от расширительного бачка тормозной системы.

Проверьте уровень тормозной жидкости и откорректировать его при необходимости.

Прикрутите крышку 1 расширительного бачка (рис. 6.6).

Снимите упор педали тормоза.

Проверьте давление на педаль и свободный ход педали тормоза. Свободный ход: максимум 1/3 хода педали.
