2.4.4. Снятие и установка водяного насоса

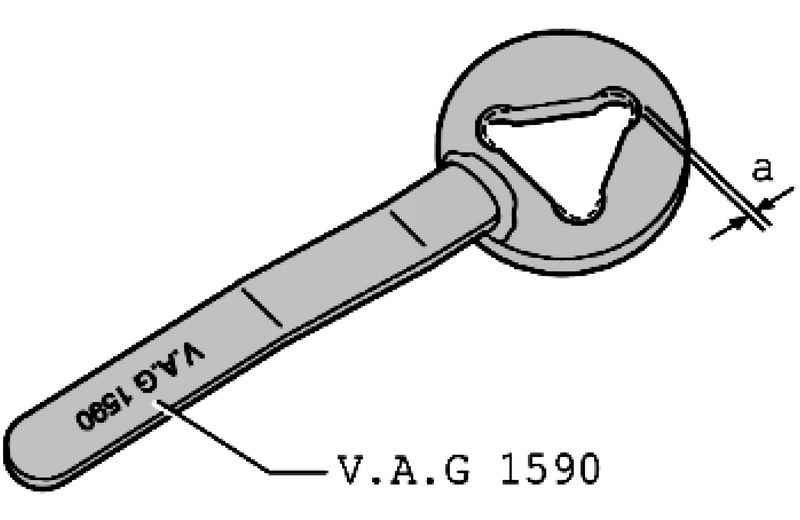

Из-за изменения болтов крепления ременного шкива водяного насоса следует обработать приспособление напильником три закругления и снять минимум a = 1 мм.

Рис. 2.65. Приспособление для откручивания болтов

ПРИМЕЧАНИЕ Встроенную прокладку водяного насоса запрещается отделять от насоса. При повреждении и неплотности следует заменить водяной насос в сборе с прокладкой.

Слейте охлаждающую жидкость.

Снимите передний правый подкрылок.

Снимите поликлиновой ремень.

Снимите ременный шкив водяного насоса

Открутите болты крепления водяного насоса

Извлеките водяной насос из блока цилиндров.

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее

Вставьте водяной насос в блок цилиндров.

Затяните крепежные болты с моментом 25 Н·м.

Прикрутите ременный шкив водяного насоса с моментом затяжки 20 Н·м.

Установите поликлиновой ремень.

Установите передний правый подкрылок.

Залейте охлаждающую жидкость.
