11.5. Замена передних тормозных колодок

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте болты крепления переднего колеса, затем поднимите переднюю часть автомобиля и закрепите на подставках. Отвинтите болты крепления и снимите колесо. Предупреждение Обязательно производите замену всех колодок на одной оси автомобиля, даже если границы износа достигла только одна колодка. Если тормозные колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать.
2. При наличии снимите датчик износа с внутренней тормозной колодки и отсоедините электрический разъем датчика.

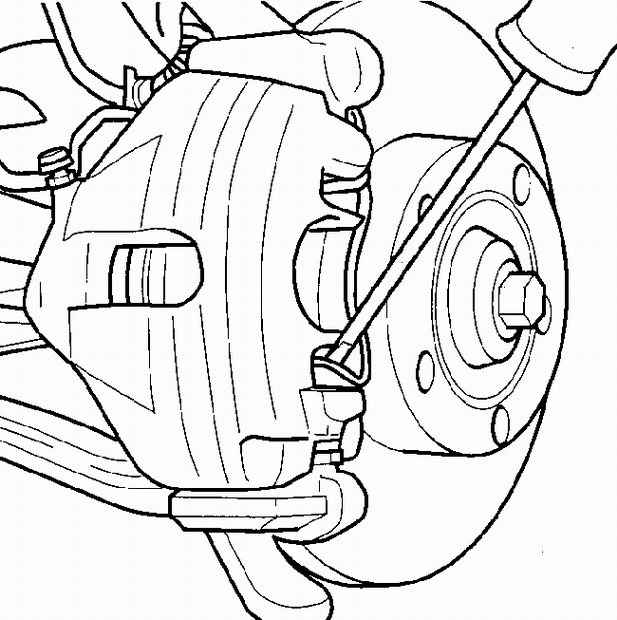

	3. Используя лезвие отвертки как рычаг с наружной стороны суппорта снимите фиксирующую пружину.

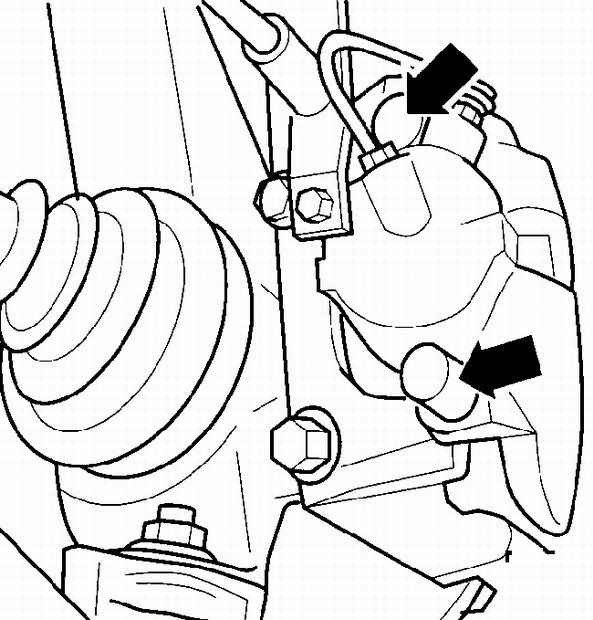

	4. Снимите пылезащитные колпачки с внутренних концов направляющих болтов.

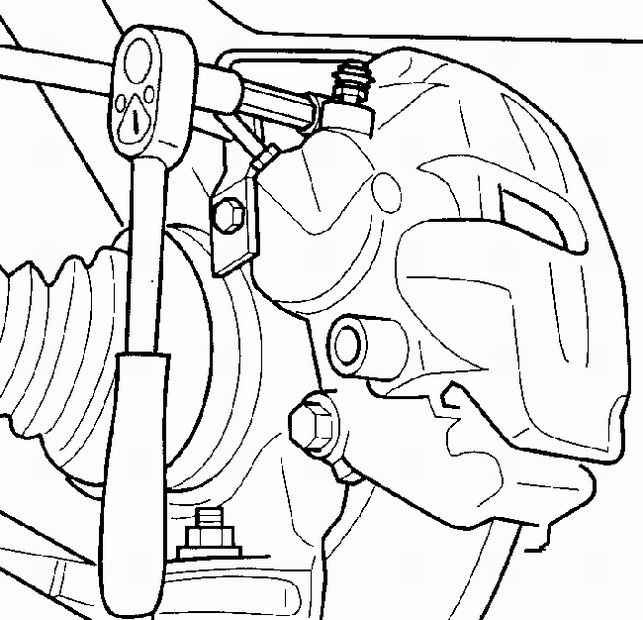

	5. Вывинтите направляющие пальцы из суппорта .
6. Поднимите суппорт с внутренней колодкой и, используя мягкую проволоку, подвяжите его к передней стойке. Предупреждение Тормозной суппорт не должен висеть на тормозном шланге. Тормозной шланг не должен натягиваться или перекручиваться.
	7. Снимите внутреннюю колодку с поршня суппорта и внешнюю колодку с держателя суппорта.

Установка

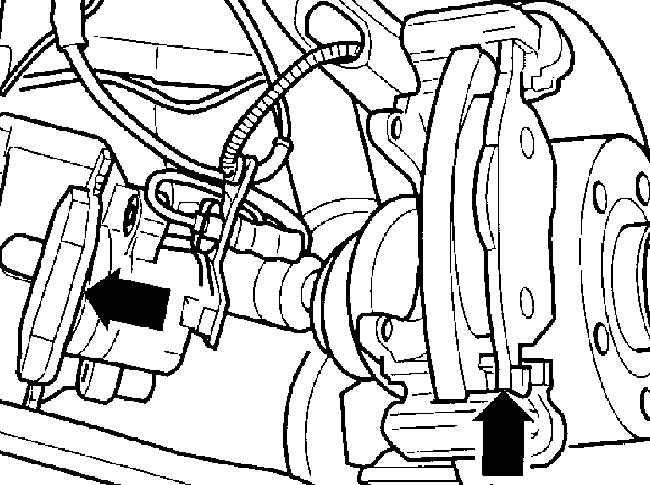

Расположение передних тормозных колодок перед установкой суппорта

Предупреждение

Не нажимайте педаль тормоза при снятых тормозных колодках.

После установки новых тормозных колодок избегайте резкого торможения в течение первых 200 км пробега автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите пыль и грязь с суппорта, и ржавчину с края тормозного диска. Если колодки пригодны к дальнейшей эксплуатации, очистите их, используя проволочную щетку и ветошь.
2. Проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений и, при необходимости, замените его.

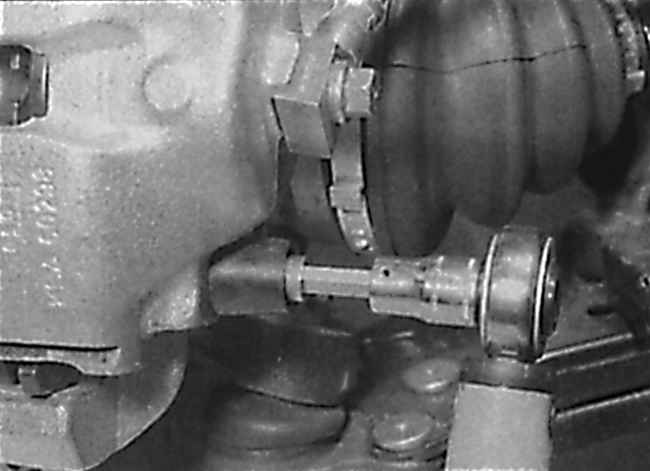

3. Измерьте толщину тормозного диска.

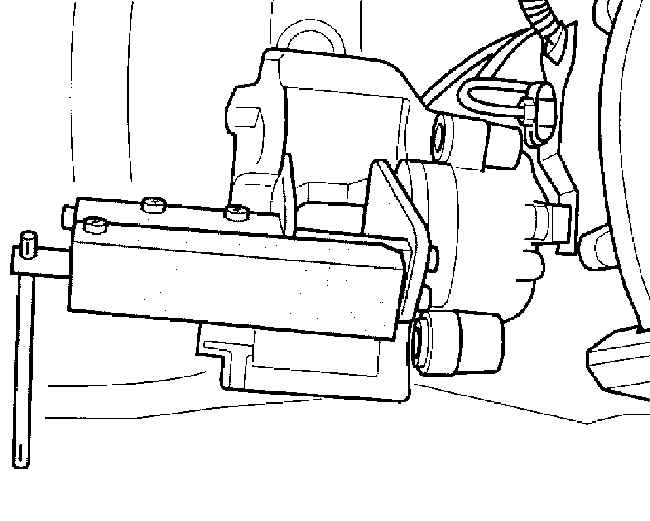

	4. Если будут устанавливаться новые тормозные колодки, используя специальное приспособление, вдавите поршень в суппорт. Для вдавливания поршня в суппорт можно воспользоваться деревянным стержнем или ручкой молотка. При этом следите, чтобы поршень не перекосился и поверхности поршня и пыльника не были повреждены. При вдвигании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок, поэтому постоянно наблюдайте за уровнем жидкости в бачке, а при необходимости, откачайте из бачка ее небольшое количество.

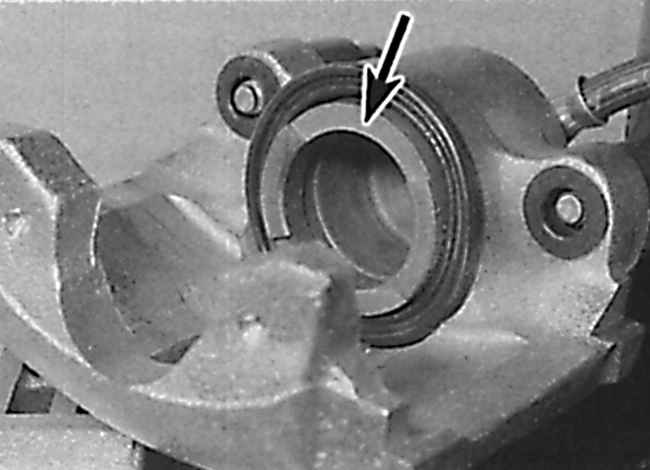

	5. Проверьте, что выемки на поршне суппорта расположены по вертикальной оси. При необходимости поверните поршень в правильное положение.
6. Нанесите тонкий слой смазки для тормозной системы на поверхности тормозных колодок, сопрягаемые с суппортом.

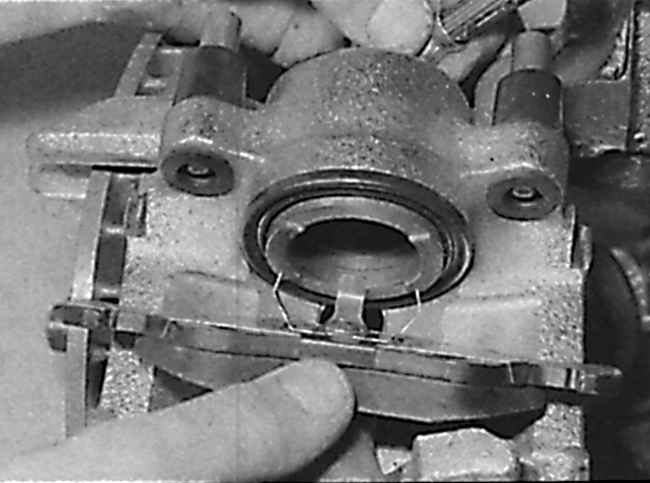

7. Установите внутреннюю колодку на суппорт, при этом пружинная скоба должна установиться в выемку поршня.
8. Установите внешнюю тормозную колодку.
	9. Установите суппорт с внутренней колодкой на держатель суппорта. Ввинтите направляющие пальцы суппорта и затяните их моментом 25 Нм.
10. Установите пылезащитные колпачки на направляющие пальцы суппорта.
11. Установите фиксирующую пружину на суппорт. При этом концы пружины должна располагаться в отверстиях суппорта.
12. При наличии установите на внутреннюю тормозную колодку новый датчик износа.
13. Аналогичным образом замените тормозные колодки на втором переднем колесе.
14. Установите колеса и опустите автомобиль на землю. Затяните болты крепления моментом 120 Нм.
15. Несколько раз нажмите педаль тормоза, чтобы тормозные колодки прижались к тормозному диску.
16. Проверьте уровень тормозной жидкости в бачке.
