11.6. Переднее крыло

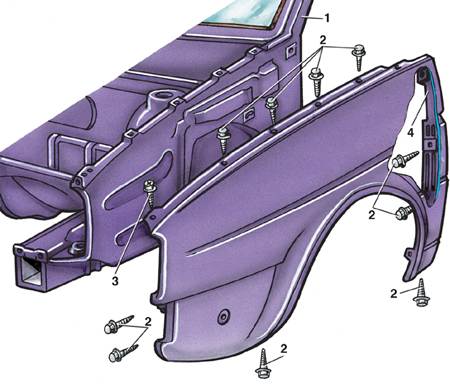

Переднее крыло


1 – кузов; 2 – болт;	3 – винт; 4 – переднее крыло

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Ослабить болты переднего колеса.

3. Приподнять переднюю часть автомобиля и установить на опоры.

4. Снять колесо.

6. Снять антенну, если она установлена.

7. Снять резиновые буфера капота.

8. Отвернуть винты декоративной накладки 1 (см. рис. Детали передка) на снимаемом крыле.

9. Отвернуть болты 2 с шестигранной головкой и винты 3 с крестообразными шлицами.

10. Счистить острым предметом антикоррозийное покрытие в местах стыковки крыла с полом.

11. Снять крыло, покачивая его и поддевая отверткой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистить поверхности стыковки крыла с кузовом.

2. Установить новую уплотнительную ленту крыла.

3. Пробить отверстия в уплотнительной ленте в местах крепления болтов.

4. Установить крыло 4.

5. Закрутить все болты 2 и винты 3 крепления крыла.

6. Нанести антикоррозийное покрытие на внутреннюю часть крыла и в места стыков.

7. Установить резиновые буфера капота.

8. Установить антенну, если она имеется.

9. Установить локарь (см. подраздел 11.7).

10. Закрутить шурупы крепления декоративной накладки 1 (см. рис. Детали передка).

11. Наживить болты крепления колеса.

12. Опустить автомобиль на землю.

13. Затянуть болты крепления колеса моментом 110 Н·м.

14. Установить буфер (см. подраздел 11.1).
