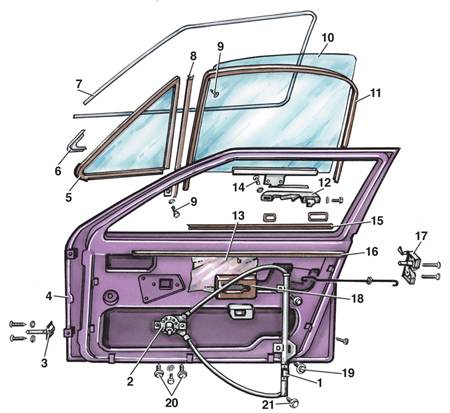

11.17. Стекло двериСтекло двери
1 – направляющая стеклоподъемника;
2 – стеклоподъемник;
3 – фиксатор;
4 – дверь;
5 – уплотнитель;
6 – накладка;
7 – молдинг;
8 – направляющая;
9 – винт;
10 – стекло; |
11 – уплотнитель;
12 – дверная ручка;
13 – защитная пленка;
14 – винт;
15 – нижний наружный уплотнитель;
16 – нижний внутренний уплотнитель;
17 – замок;
18, – уплотнитель;
19, 20, 21 – болты |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять обивку панели двери (см. подраздел
11.16). |
| 2. Снять защитную пленку 13. |
| 3. Опустить стекло 10. |
| 4. Отвернуть винты 19 крепления стекла к ползуну
стеклоподъемника и опустить стекло вниз. |
| 5. Отвернуть болты 9 верхнего и нижнего крепления
направляющей 8 и вынуть направляющую 8 через нижнюю часть двери (только
на моделях выпуска до 07.1987 г.). |
| 6. Вывернуть кромки уплотнителя 5 форточки и
вынуть треугольное стекло форточки (только на моделях выпуска до 07.1987
г.). |
| 7. Вынуть уплотнитель 5. |
| 8. Вынуть нижние внутренний 16 и наружный 15
уплотнители. |
| 9. Снять стекло 10 через верхнюю часть двери. |
|
Установка
Установку стекла двери производят в порядке, обратном снятию.
|
|
