9.8.2. Замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.

Колодки заменяют в следующих случаях:

– толщина фрикционных накладок менее допустимого значения;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи или бородок для снятия стяжных пружин.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса»).

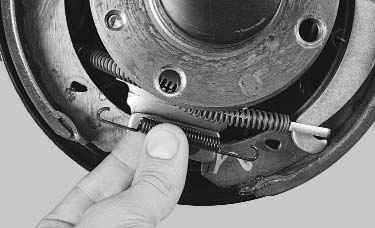

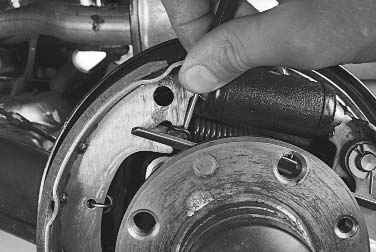

6. Бородком или плоскогубцами снимите верхнюю стяжную пружину.	7. Аналогично снимите нижнюю стяжную пружину.

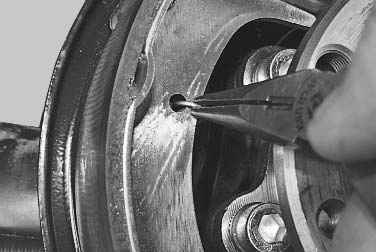

8. Снимите направляющую пружину передней колодки.	9. Снимите переднюю колодку.

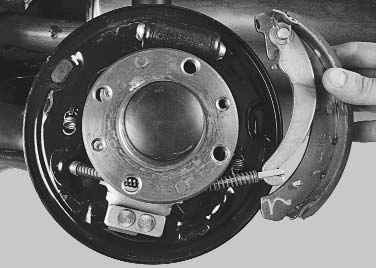

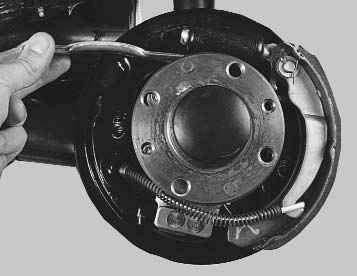

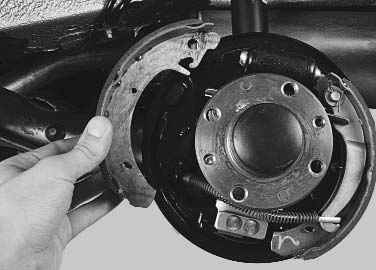

10. Снимите разжимную планку.	11. Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

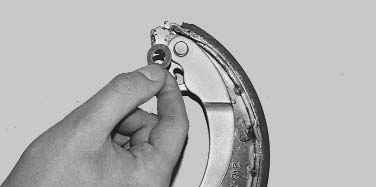

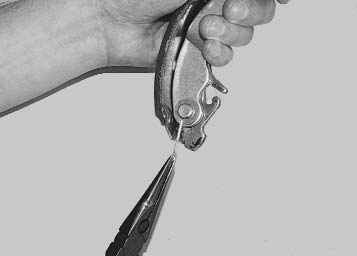

12. Выньте шплинт.	13. Снимите опорную шайбу с пальца приводного рычага задней колодки.

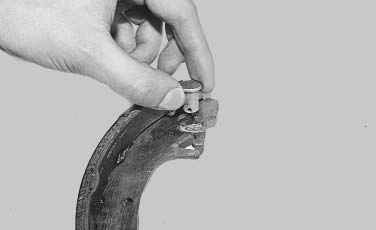

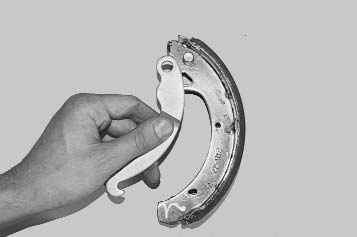

14. Снимите приводной рычаг задней колодки.	15. Надавите на палец приводного рычага и выньте палец из колодки.

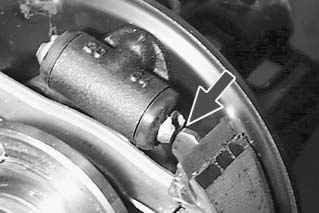

16. Установите новые колодки в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршня.

17. Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.
