9.1. Особенности конструкции

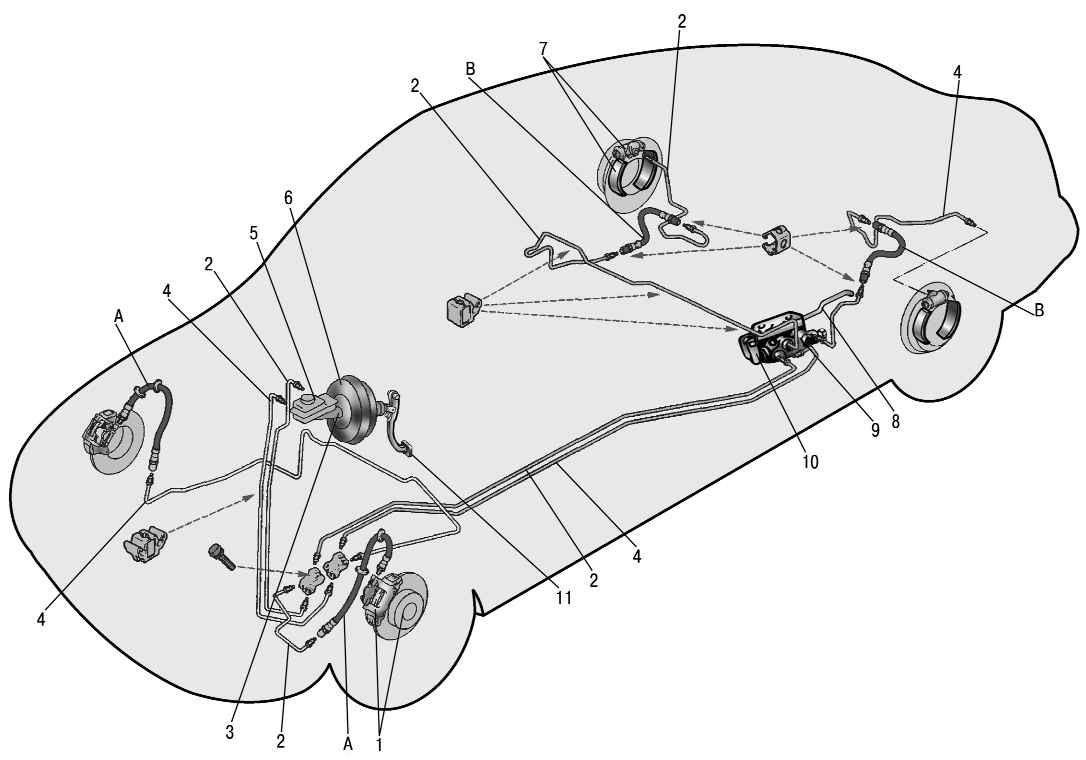

Рис. 9.1. Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – гибкий шланг переднего тормоза; 3 – трубопровод контура левый передний – правый задний тормоза; 4 – главный цилиндр гидропривода тормозов; 5 – трубопровод контура правый передний – левый задний тормоза; 6 – бачок главного цилиндра; 7 – вакуумный усилитель; 8 – тормозной механизм заднего колеса; 9 – гибкий шланг заднего тормоза; 10 – регулятор давления; 11 – педаль тормоза

Автомобиль оснащен двухконтурной рабочей тормозной системой с диагональным разделением контуров (рис. 9.1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 7 и двухконтурный регулятор 10 давления задних тормозов.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

Вакуумный усилитель (рис. 9.2) диафрагменного типа работает по принципу перепада давления в вакуумной и атмосферной камерах, вследствие чего при нажатии на педаль тормоза создается дополнительное усилие на поршень главного тормозного цилиндра. Резиновая диафрагма 8 вместе с корпусом 17 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединена с впускным коллектором двигателя через обратный клапан наконечника и шланг.

Корпус 17 клапана пластмассовый. На выходе из крышки он уплотнен гофрированным защитным чехлом 11. В корпус клапана помещен шток 2 привода главного цилиндра с опорной втулкой, поршень 10, клапан 15 в сборе, возвратные пружины 13 и 14 соответственно толкателя и клапана, толкатель 12.

При нажатии на педаль перемещается толкатель 12, поршень 10, а вслед за ними и клапан 15 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через зазор между поршнем и клапаном, а также по каналу D, создает давление на диафрагму 8. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 2, который действует на поршень главного цилиндра.

При отпущенной педали клапан 15 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Регулятор давления изменяет давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы, через него тормозная жидкость поступает к обоим задним тормозным механизмам.

Рис. 9.2. Вакуумный усилитель: 1 – фланец крепления наконечника; 2 – шток; 3 – возвратная пружина диафрагмы; 4 – уплотнительное кольцо фланца главного цилиндра; 5 – главный цилиндр; 6 – шпилька усилителя; 7 – корпус усилителя; 8 – диафрагма; 9 – крышка корпуса усилителя; 10 – поршень; 11 – защитный чехол корпуса клапана; 12 – толкатель; 13 – возвратная пружина толкателя; 14 – пружина клапана; 15 – клапан; 16 – буфер штока; 17 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы

Регулятор давления 1 (рис. 9.3) прикреплен к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит и вильчатый кронштейн 3 рычага 5 привода регулятора давления. На пальце этого кронштейна штифтом 4 шарнирно закреплен двуплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединен с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления и тем самым регулировать усилие, с которым рычаг 5 действует на поршень регулятора.

Рис. 9.3. Привод регулятора давления: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С – отверстия

Рис. 9.4. Регулятор давления: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D – камеры, соединенные с главным цилиндром; В, С – камеры, соединенные с колесными цилиндрами задних тормозов; Е – канал подвода тормозной жидкости; К, М, Н – зазоры

В регуляторе есть четыре камеры: А и D (рис. 9.4) соединены с главным цилиндром, В — с левым колесным цилиндром задних тормозов, С — с правым.

В исходном положении педали тормоза поршень 2 поджат рычагом 5 (см. рис. 9.3) через пластинчатую пружину 7 к толкателю 20 (см. рис. 9.4), который под действием этого усилия поджимается к седлу 14 клапана 18. Клапан 18 отжимается от седла, в результате образуются зазоры К (между головкой поршня и уплотнителем 21) и Н. Через эти зазоры камеры А и D сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начнет выдвигаться из корпуса, а вслед за ним под действием пружин 12 и 17 станет перемещаться толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н будет выбран полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начнет уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит, и в приводе тормоза нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит, и в камере С будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между значениями давления в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.

При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 9.3) нагружается больше и усилие от рычага 5 на поршень увеличивается, т.е. момент касания головки поршня и уплотнителя 21 (см. рис. 9.4) достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов левый передний — правый задний уплотнительные кольца 10 и втулка 19 под воздействием давления жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе.

При отказе контура тормозов правый передний — левый задний толкатель 20 с втулкой 19, уплотнительными кольцами 10 под воздействием давления тормозной жидкости смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигнутое значение давления достаточно для надежной работы заднего тормоза.

В корпусе 1 регулятора давления выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Рис. 9.5. Главный цилиндр: 1 – корпус цилиндра; 2, 3 – поршни привода контуров тормозов; 4 – распорная шайба; 5 – толкатель

Главный цилиндр двухсекционный, с последовательным расположением поршней (рис. 9.5). На корпусе главного цилиндра закреплен бачок 6 (см. рис. 9.1), в наливной горловине которого установлен датчик аварийного уровня тормозной жидкости. Уплотнительные кольца высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.

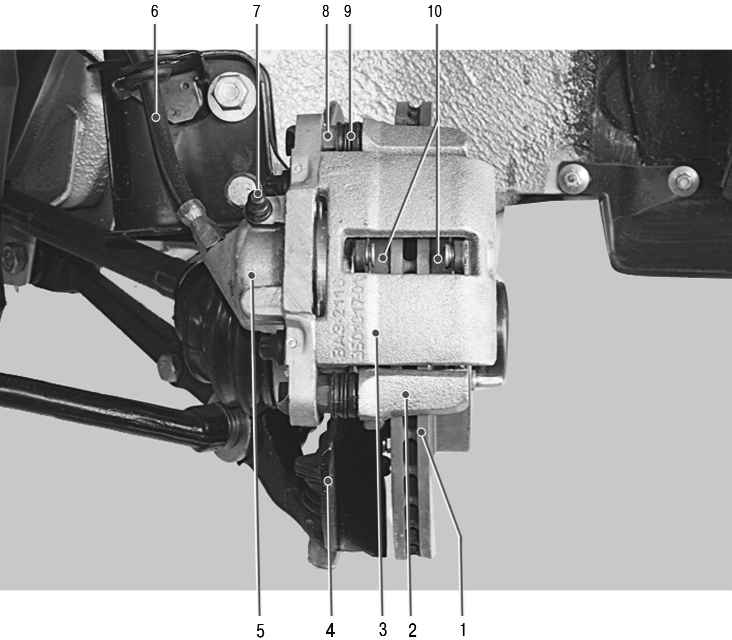

Рис. 9.6. Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – защитный кожух; 5 – рабочий цилиндр; 6 – тормозной шланг; 7 – клапан выпуска воздуха; 8 – направляющий палец; 9 – защитный чехол направляющего пальца; 10 – тормозные колодки

дисковые, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой. Скоба образована суппортом 3 (рис. 9.6) и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба прикреплена болтами к пальцам 8, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия заложена смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 10.

В полости цилиндра 5 установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Тормозной механизм заднего колеса (рис. 9.7) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Тормозные колодки 1 и 6 приводятся в действие одним гидравлическим рабочим цилиндром 9 с двумя поршнями.

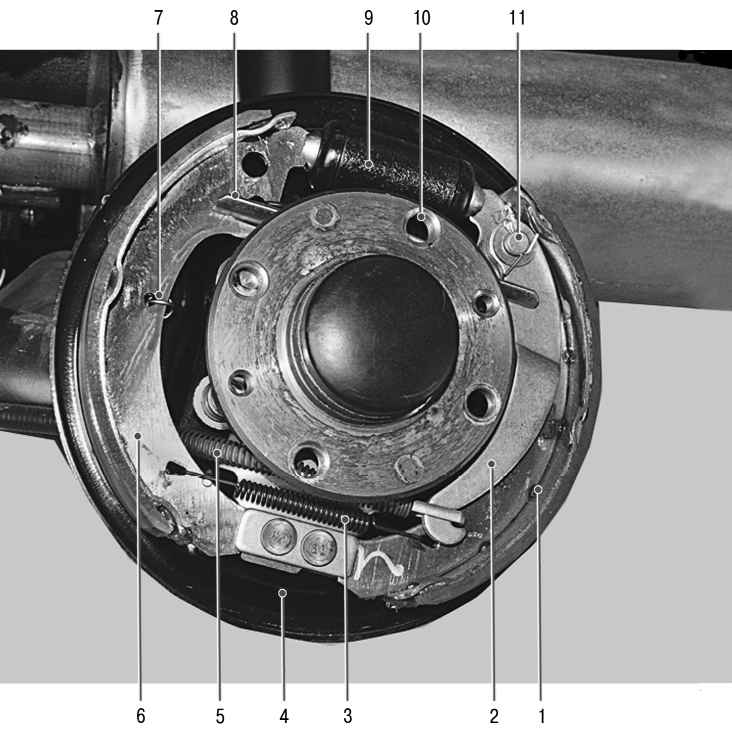

Рис. 9.7. Тормозной механизм заднего колеса: 1 – тормозная колодка задняя; 2 – рычаг привода стояночного тормоза; 3 – нижняя стяжная пружина колодок; 4 – щит тормозного механизма; 5 – трос привода стояночного тормоза; 6 – тормозная колодка передняя; 7 – направляющая пружина; 8 – разжимная планка; 9 – рабочий цилиндр; 10 – верхняя стяжная пружина колодок; 11 – палец рычага привода стояночного тормоза

Рис. 9.8. Рабочий цилиндр: 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце

Устройство автоматического регулирования зазора расположено в рабочем цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. 9.8), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие перемещения кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 10 (см. рис. 9.7) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 9.8) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом, автоматически поддерживается оптимальный зазор между колодками и барабаном.

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис. 9.9), регулировочной тяги 4, уравнителя 5, троса 8, рычага 2 ручного привода колодок и разжимной планки 8 (см. рис. 9.7).

Рис. 9.9. Привод стояночной тормозной системы: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 (рис. 9.10) датчика с уплотнителем 4 и основание 3 с отражателем 6 поджаты зажимным кольцом 5 к торцу горловины бачка.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 с помощью втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика находятся неподвижные контакты 10. Полость контактов герметизирована защитным колпачком 1.

При снижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации в комбинации приборов.

Рис. 9.10. Датчик аварийного уровня тормозной жидкости: 1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт
