9.8.1. Снятие и установка тормозного барабана заднего колеса

Предельно допустимый диаметр рабочей поверхности барабана составляет 201,5 мм. Замените барабан, если диаметр превышает предельно допустимое значение или равен ему.

На рабочей поверхности барабана не должно быть задиров или глубоких рисок. В противном случае замените барабан или проточите его рабочую поверхность на станке.

После проточки прошлифуйте поверхность мелкозернистыми абразивными брусками, после обработки диаметр барабана не должен превышать 201 мм.

Замените барабан, если в нем обнаружены трещины.

Вам потребуются: ключ «на 7», две монтажные лопатки, молоток, деревянная проставка.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите заднее колесо и очистите тормозной барабан от грязи.

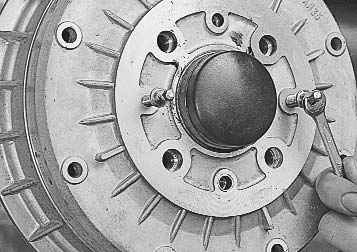

4. Ключом «на 7» выверните два установочных штифта.

5. Нанесите на ступицу жидкость типа WD-40 и, подождав несколько минут, счистите с этого места грязь и ржавчину.

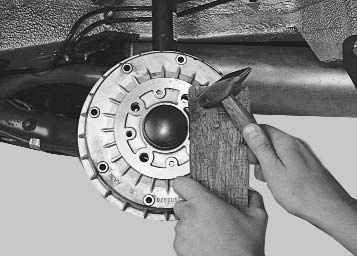

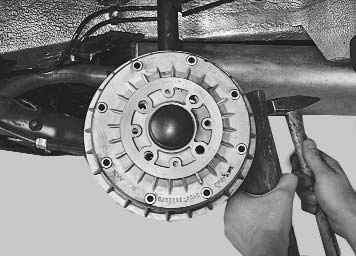

6. Ударами молотка через деревянную проставку строньте барабан со ступицы.	7. Снимите барабан со ступицы. Если сделать это не удается, сбейте его молотком, нанося удары через деревянную проставку по буртику с обратной стороны барабана...

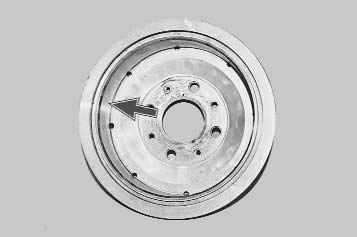

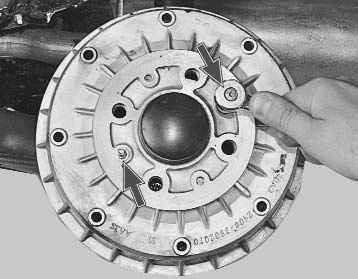

8. ...или спрессуйте, равномерно заворачивая штифты или подходящие болты в два резьбовых отверстия барабана.	9. При установке старого барабана снимите напильником буртик на его рабочей поверхности, образовавшийся в результате износа.

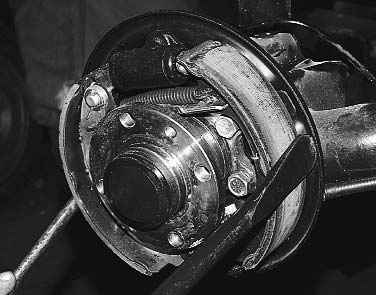

10. Установите барабан в порядке, обратном снятию. Предварительно смажьте посадочный поясок ступицы графитной смазкой или смазкой ЛСЦ-15 и сведите колодки с помощью двух монтажных лопаток.

11. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.
