7.1.5. Замена шаровой опоры

Вам потребуются: накидные ключи «на 17», «на 19», съемник шаровых опор.

1. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

Предупреждение Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

Полезный совет Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

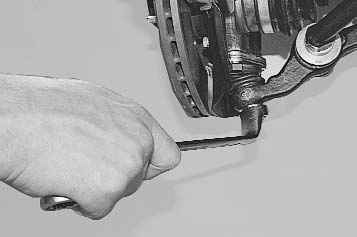

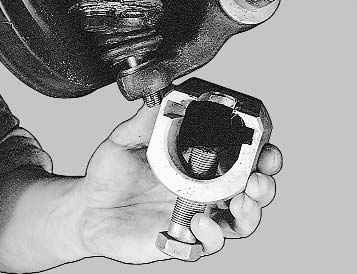

2. Отверните гайку крепления шарового шарнира.	3. Выпрессуйте палец шарового шарнира из рычага с помощью специального съемника.

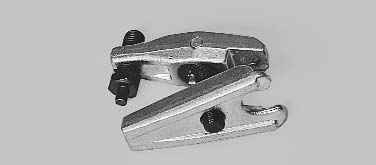

Примечание Так выглядит универсальный съемник для шарового шарнира рычага подвески и наконечников рулевых тяг.

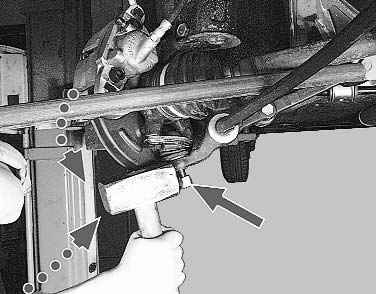

4. Если съемника нет, не отворачивайте гайку до конца. Отожмите рычаг монтажной лопаткой и ударами молотка вдоль оси рычага выпрессуйте палец шарнира из рычага. После

этого окончательно отверните гайку.

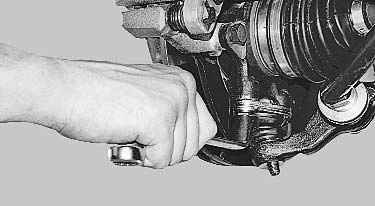

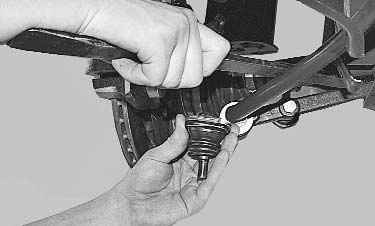

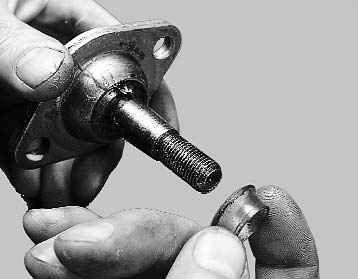

5. Выверните два болта крепления шарового шарнира к поворотному кулаку.	6. Отожмите вниз рычаг монтажной лопаткой и снимите шаровой шарнир.

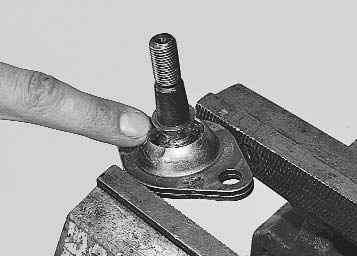

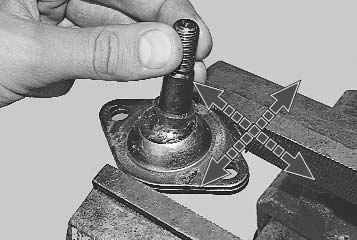

7. Покачайте шаровой палец в опоре, зажав шарнир в тиски. От усилия руки палец не должен перемещаться (допускается люфт не более 0,7 мм).

8. Если при незначительном усилии палец перемещается в опоре, замените шаровую опору.

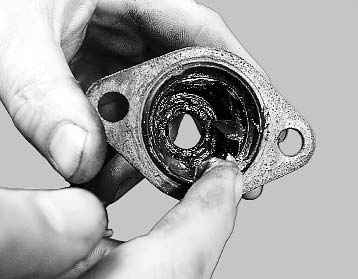

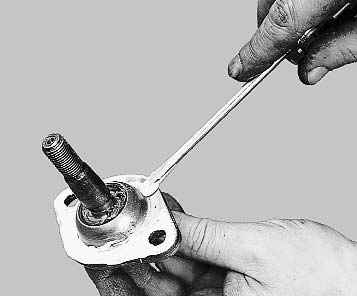

9. Если защитный чехол порван, удалите верхний грязный слой смазки (если заметно, что грязь попала внутрь шарнира, его придется заменить) и нанесите новую консистентную смазку.	10. Установите распорную втулку до упора.

11. Заложите консистентную смазку в новый защитный чехол наполовину его объема.	12. Установите шаровую опору в порядке, обратном снятию. Перед установкой грязезащитного чехла нанесите герметик на поверхность опоры.

Предупреждение При установке не повредите защитный чехол шарового шарнира. Поврежденный чехол обязательно замените.

13. Опустите автомобиль на землю и несколько раз сильно качните его. Затяните гайку крепления шарового шарнира к рычагу моментом 80–96 Н·м (8,0–9,6 кгс·м), гайку крепления шарового шарнира к поворотному кулаку моментом 50–63 Н·м (5,0–6,3 кгс·м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.
