7.1.4. Разборка телескопической стойки

Вам потребуются: стяжки для пружин подвески, ключ «на 14», шестигранный ключ «на 6», накидной ключ «на 22».

1. Снимите телескопическую стойку с автомобиля (см. «Снятие и установка телескопической стойки»).

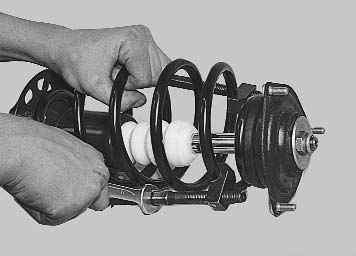

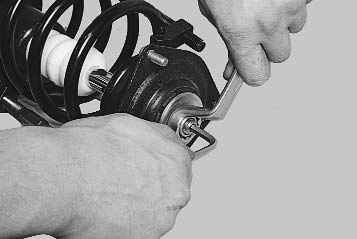

2. Зажмите телескопическую стойку в тиски, сожмите пружину специальными стяжками…	3. …и отверните гайку штока амортизатора накидным ключом «на 22», удерживая шток амортизатора от проворачивания шестигранным ключом «на 6».

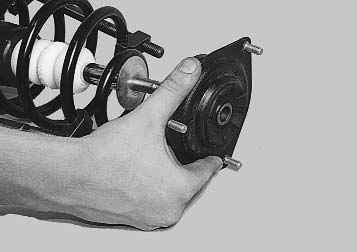

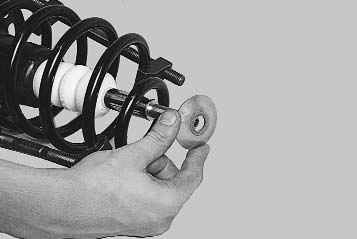

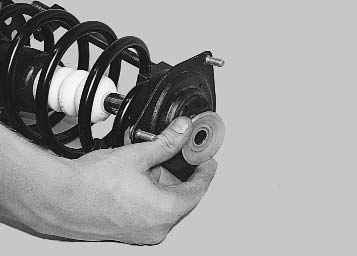

4. Снимите ограничительную шайбу хода верхней опоры стойки.	5. Снимите верхнюю опору стойки в сборе с подшипником…

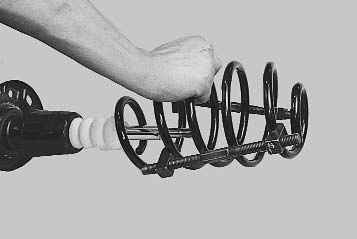

6. …и ограничитель хода сжатия верхней опоры стойки…	7. …затем снимите пружину с амортизаторной стойки.

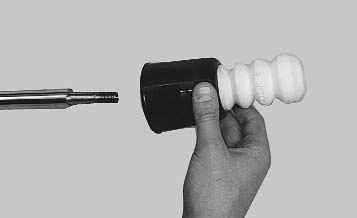

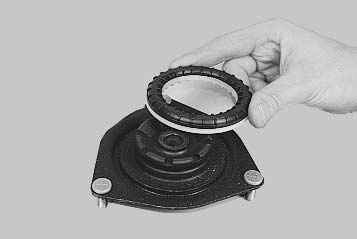

8. Снимите со штока амортизаторной стойки буфер хода сжатия и защитный кожух.	9. Снимите с верхней опоры стойки подшипник…

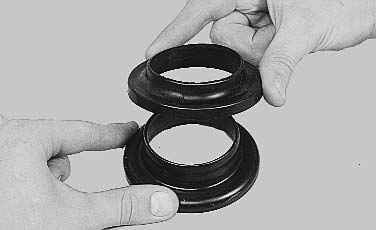

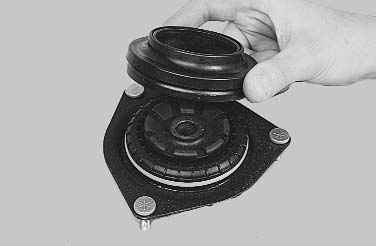

10. …верхнюю чашку и изоляционную прокладку пружины…	11. …а затем разъедините их.

Примечание На автомобилях Lada Priora применяется амортизаторная стойка неразборной конструкции. Вышедшую из строя стойку необходимо заменить.

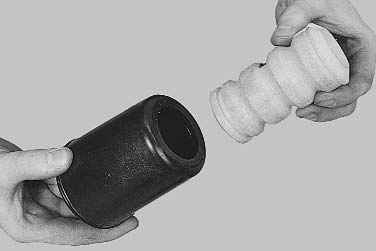

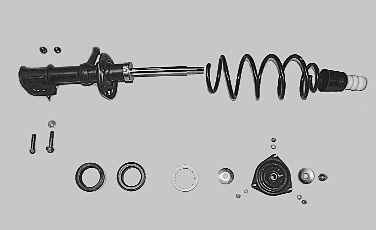

12. Осмотрите детали телескопической стойки.	13. Замените поврежденные буфер хода сжатия и защитный кожух.

14. Замените подшипник, если он перемещается в осевом направлении в корпусе опоры или заедает при проворачивании…	15. …при обнаружении признаков старения резины замените верхнюю опору.

Примечание Приобретайте детали с маркировками…

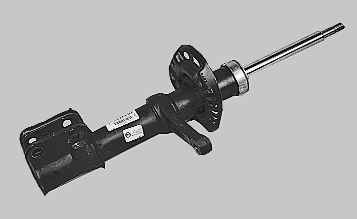

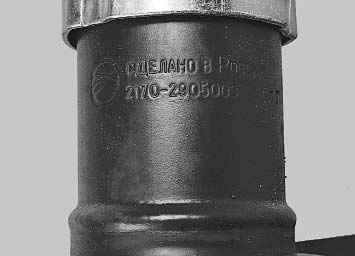

...на телескопической стойке…

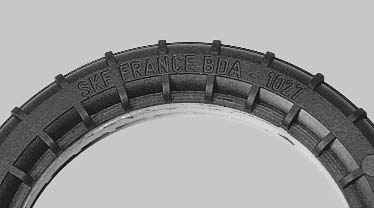

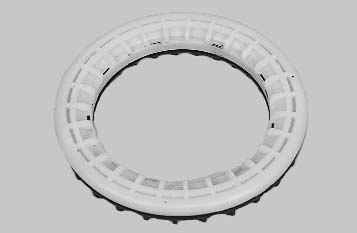

…на опорном подшипнике…

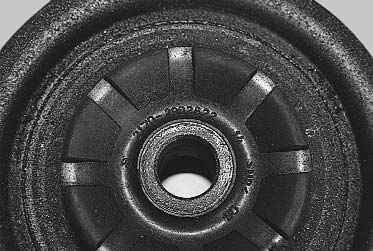

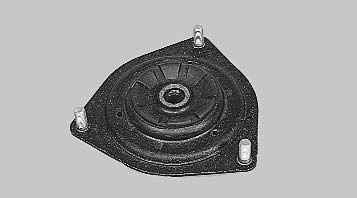

…и на верхней опоре.

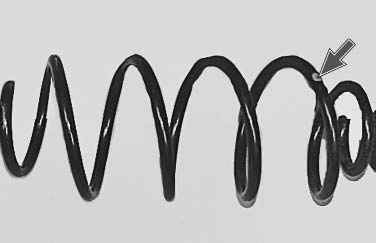

16. Замените пружину, если на ней обнаружены трещины или деформированы ее витки. Для осадки пружины трижды прожмите ее до соприкосновения витков. Затем приложите к пружине нагрузку 3356 Н (342 кгс). Сжатие пружины проводите по оси пружины; опорные поверхности должны соответствовать поверхностям опорных чашек на телескопической стойке. Если длина пружины с коричневой маркировкой (класс А) менее 230 мм, замените ее на пружину с голубой маркировкой (класс Б).

Примечание На автомобиль слева и справа устанавливайте пружины одной группы. Пружины меняйте парами.

17. Соберите телескопическую стойку в порядке, обратном разборке. При этом наденьте защитный кожух на кольцевую канавку буфера хода сжатия. Установите пружину так, чтобы ее концы упирались в выступы нижней и верхней чашек.

18. Окончательно затяните верхнюю гайку штока амортизатора на автомобиле, стоящем на земле.
