10.13.7. Замена переключателя режимов работы электровентилятора отопителя

Вам потребуется отвертка с прямым лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена переключателя режимов работы электровентилятора отопителя

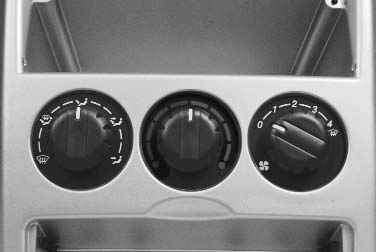

2. Снимите накладку консоли (см. «Разборка и сборка панели приборов»).

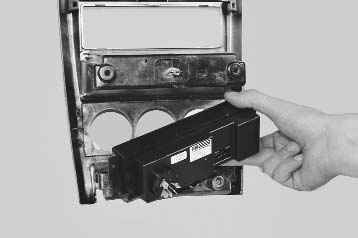

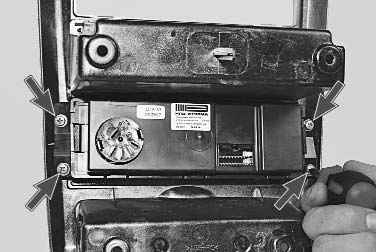

3. Выверните четыре винта крепления переключателя режимов работы электровентилятора отопителя к накладке консоли…	4. …и снимите переключатель.

Примечания

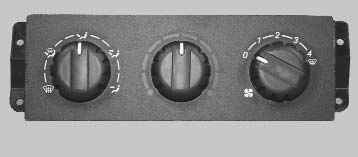

Так выглядит снятый с автомобиля переключатель режимов работы электровентилятора в сборе.

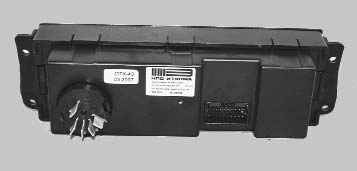

Вышедший из строя переключатель замените новым, обращая внимание на его маркировку с обратной стороны.

5. Установите переключатель режимов работы электровентилятора отопителя в порядке, обратном снятию.
