10.13.4. Замена дополнительного резистора отопителя

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена дополнительного резистора отопителя

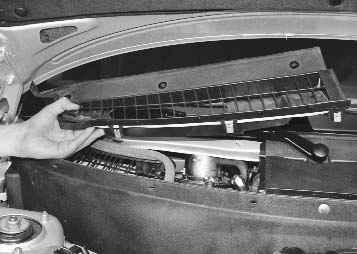

2. Снимите правую накладку рамы ветрового стекла (см. «Снятие и установка накладок рамы ветрового стекла»).

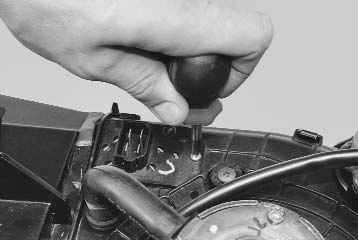

3. Отсоедините колодку с проводами от выводов резистора.	4. Выверните винт крепления…

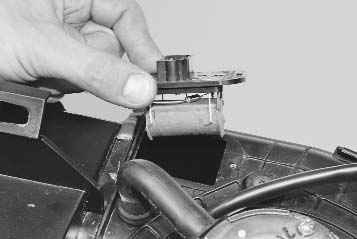

5. …и снимите дополнительный резистор отопителя. Для наглядности работа показана на снятом отопителе.

6. Установите резистор в порядке, обратном снятию.
