10.13.3. Снятие и установка электродвигателя вентилятора системы отопления и вентиляции салона

Вам потребуются отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите отопитель (см. «Снятие и установка радиатора отопителя»).

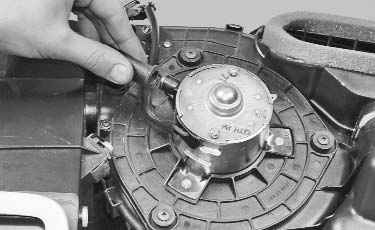

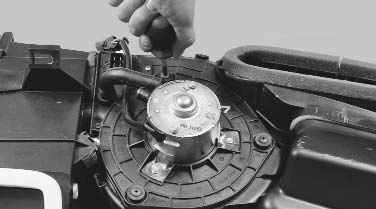

3. Снимите шланг вентиляции щеточного узла электродвигателя вентилятора.	4. Выверните три винта крепления…

Снятие и установка электродвигателя вентилятора системы отопления и вентиляции салона

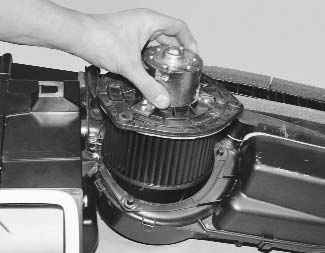

5. …и извлеките электродвигатель вентилятора из его корпуса.

Примечания

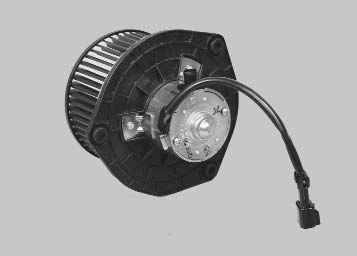

Так выглядит электродвигатель вентилятора в сборе с крыльчаткой.

При неисправности электродвигателя или крыльчатки замене подлежит весь узел в сборе, так как попытка снять с вала электродвигателя крыльчатку приведет к ее поломке.

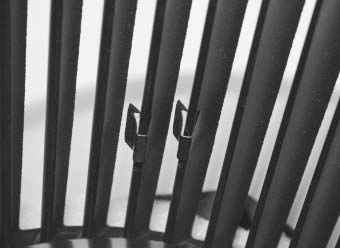

Невозможно самостоятельно провести и балансировку крыльчатки. Ее балансируют в сборе с электродвигателем в заводских условиях на специализированных диагностических стендах посредством установки на лопасти вентилятора балансирных скоб.

6. Установите электродвигатель вентилятора в порядке, обратном снятию.
