5.1.9.2. Снятие топливоприемника с датчиком уровня топлива

 ПОРЯДОК ВЫПОЛНЕНИЯ

При снятии топливоприемника бак должен быть заполнен топливом не более, чем наполовину.

Снимаем заднее сиденье (см. Снятие заднего сиденья) и отгибаем пластиковый коврик багажника к передним сиденьям. Отсоединяем «минусовой» провод аккумуляторной батареи.

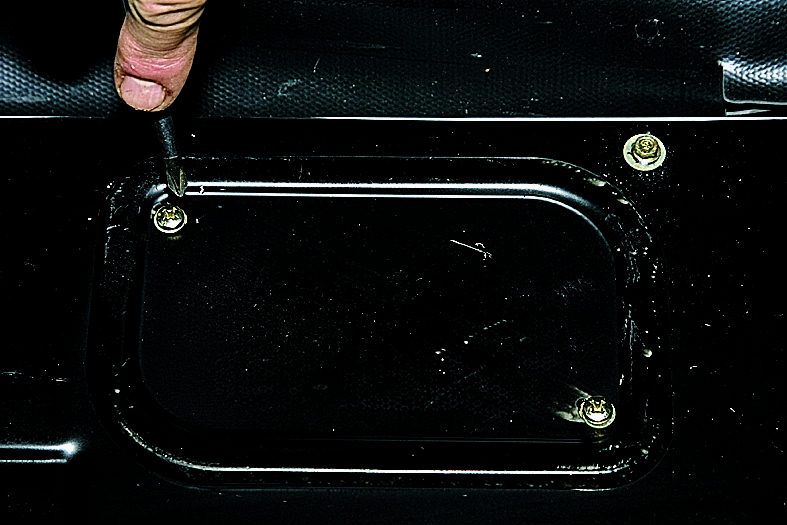

Отвернув два самореза,…

…снимаем крышку лючка и ее уплотнительную прокладку.

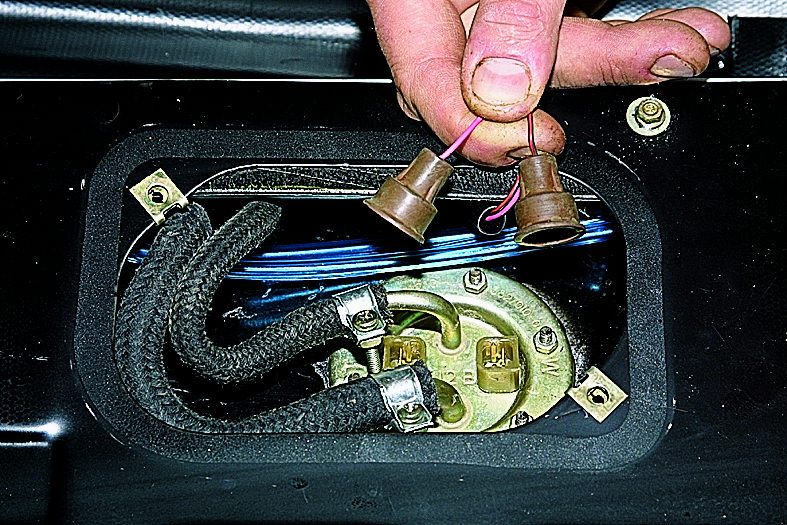

Пометив, отсоединяем разъемы датчика уровня и контрольной лампы резерва топлива.

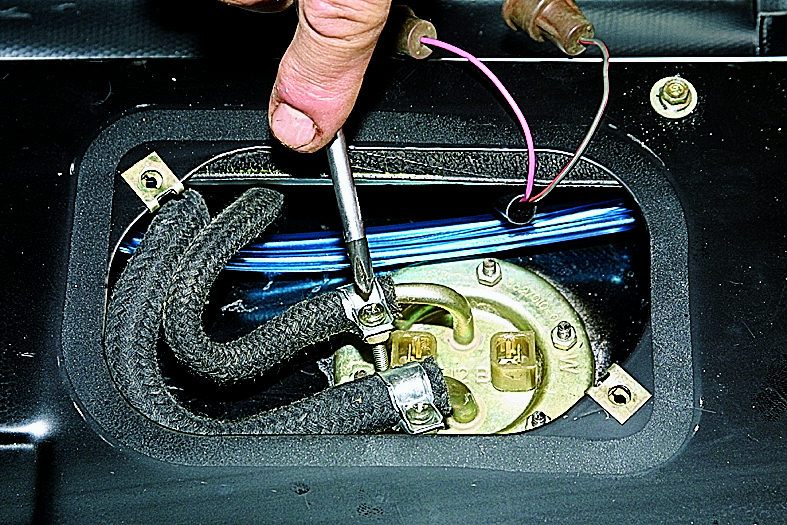

Крестообразной отверткой ослабляем хомут крепления шланга слива топлива к штуцеру…

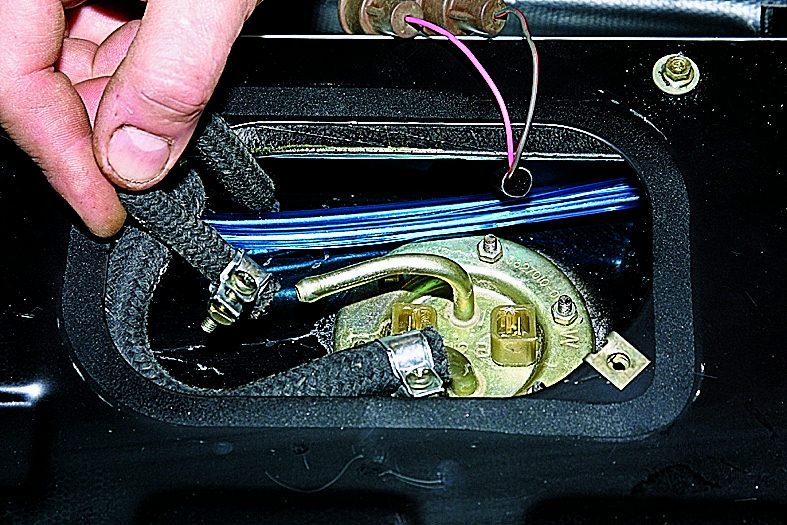

…и снимаем шланг.

Аналогично отсоединяем шланг подвода топлива.

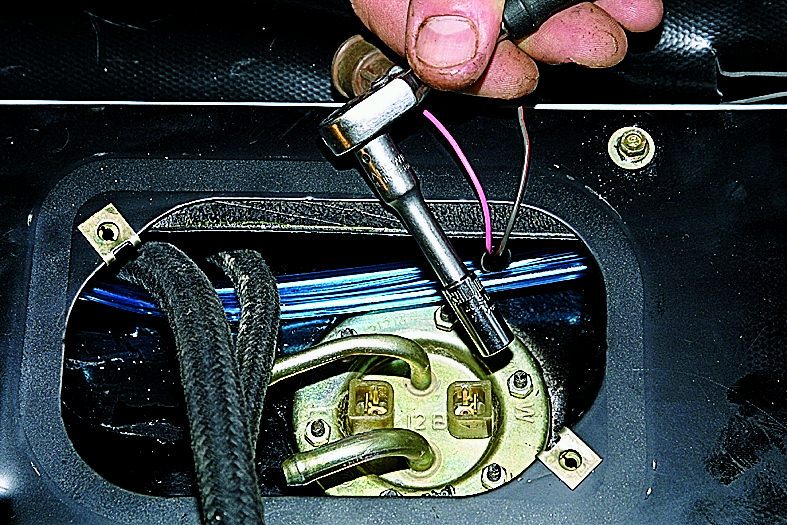

Головкой «на 7» отворачиваем шесть гаек крепления топливоприемника к баку.

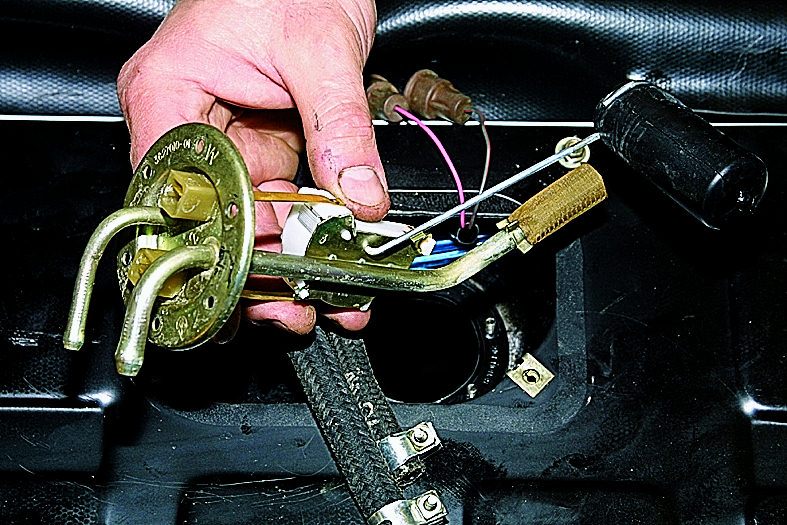

Осторожно вынимаем топливоприемник с датчиком уровня топлива из бака, стараясь не повредить поплавок.

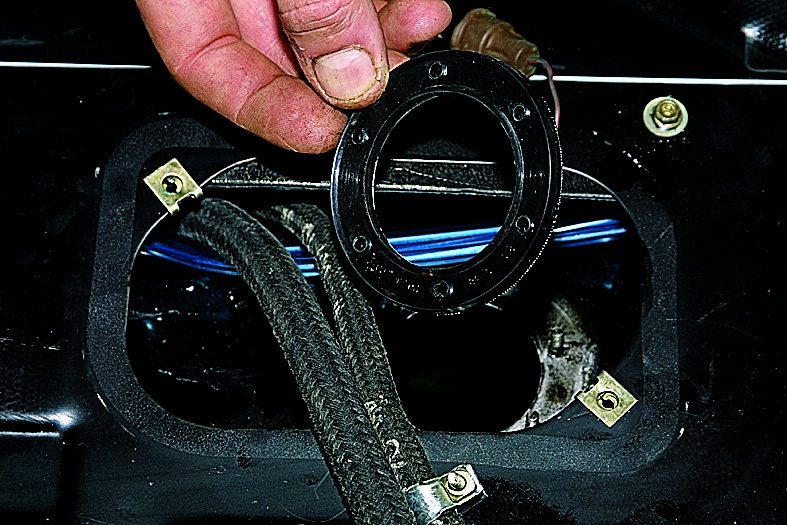

Снимаем прокладку топливоприемника.

Устанавливаем топливоприемник в обратной последовательности.
Снятие топливного бака см. в главе Система питания впрыскового двигателя.
