9.1.8. Проверка уровня и плотности охлаждающей жидкости

В полностью заправленной системе охлаждения уровень жидкости в расширительном бачке на холодном двигателе должен быть на 25–30 мм выше метки "MIN", нанесенной на расширительном бачке.

ПРЕДУПРЕЖДЕНИЕ Уровень охлаждающей жидкости рекомендуется проверять на холодном двигателе, так как при нагревании ее объем увеличивается и у прогретого двигателя уровень жидкости может значительно подняться.

При необходимости проверьте ареометром плотность охлаждающей жидкости, которая должна быть 1,078–1,085 г/см³.

Если уровень в бачке ниже нормы, а плотность жидкости выше указанной, то доливайте дистиллированную воду. Если плотность нормальная, доливайте жидкость той марки, которая находится в системе охлаждения. Если плотность жидкости ниже нормы, доливайте жидкость Тосол-А.

Замену производите в следующем порядке.

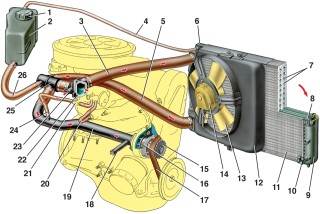

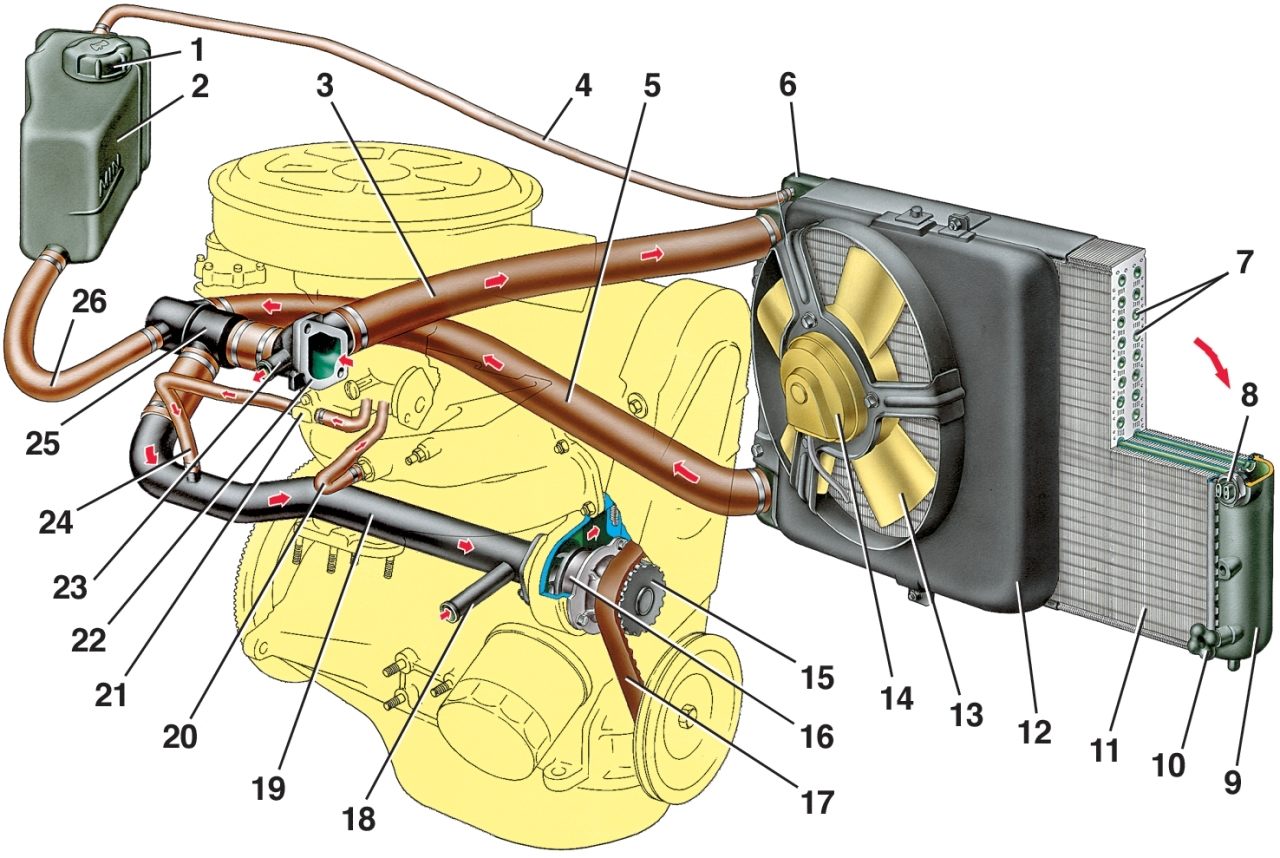

Рис. 9.11. Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – подводящий шланг радиатора; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – датчик включения электровентилятора; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – отводящий патрубок радиатора отопителя; 19 – подводящая трубка насоса; 20 – шланг подвода жидкости к пусковому устройству карбюратора; 21 – блок подогрева карбюратора; 22 – выпускной патрубок; 23 – подводящий патрубок отопителя; 24 – шланг отвода жидкости от блока подогрева карбюратора; 25 – термостат; 26 – шланг от расширительного бачка к термостату

Отверните пробку 1 (см. рис. 9.11) расширительного бачка 2 и откройте кран отопителя салона кузова.

Снимите брызговик двигателя, вывернув болты крепления его к кузову.

Поставьте под двигатель емкость для слива жидкости, отверните сливные пробки радиатора и блока цилиндров и слейте жидкость. По окончании слива заверните пробки.

Залейте охлаждающую жидкость, предварительно отсоединив шланг 20 от блока 21 подогрева карбюратора. При появлении жидкости в блоке подогрева поставьте шланг на место, долейте жидкость до нормального уровня.

Запустите двигатель и дайте ему поработать 1–2 мин на холостом ходу для удаления воздушных пробок.

Остановите двигатель, проверьте уровень жидкости. Если уровень ниже нормального, а в системе нет следов подтекания, то долейте охлаждающую жидкость.

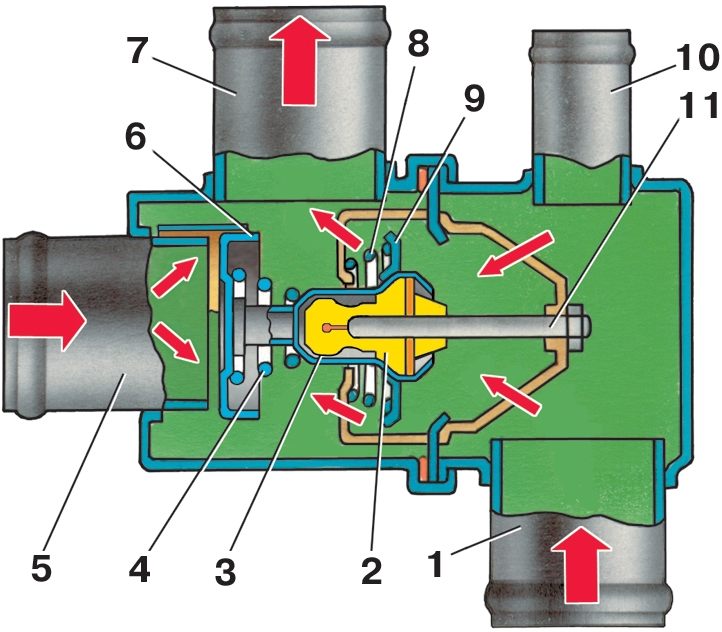

Рис. 9.12. Термостат: 1 – перепускной клапан; 2 – выходной патрубок (к насосу); 3 – пружина основного клапана; 4 – основной клапан; 5 – патрубок (от расширительного бачка); 6 – поршень; 7 – входной патрубок (от радиатора); 8 – резиновая вставка; 9 – твердый термочувствительный наполнитель; 10 – пружина перепускного клапана; 11 – входной патрубок (от двигателя)

У термостата следует проверять температуру начала открытия основного клапана и ход клапана. Термостат установите на стенде и опустите в бак с техническим глицерином. В основной клапан 9 (рис. 9.12) уприте рычажок кронштейна, связанный с ножкой индикатора.

Начальная температура жидкости в баке должна быть 78–80 °С. Температуру жидкости постепенно увеличивайте примерно на 1 °С в минуту при постоянном перемешивании, чтобы она во всем объеме глицерина была одинаковой.

За температуру начала открытия клапана принимается та, при которой ход основного клапана составит 0,1 мм.

Термостат необходимо заменять, если температура начала открытия основного клапана не соответствует (87±2) °С или в случае, если ход клапана при повышении температуры до 102 °С составит менее 8 мм.

Простейшая проверка исправности термостата может быть осуществлена на ощупь непосредственно на автомобиле. После запуска холодного двигателя при исправном термостате нижний патрубок радиатора должен нагреваться, когда температура охлаждающей жидкости достигнет 87–92 °С.

Снятие и установка их на автомобиль выполняется на холодном двигателе в следующем порядке.

Откройте кран отопителя и отверните пробку расширительного бачка. Отвернув сливные пробки радиатора и блока цилиндров, слейте охлаждающую жидкость.

Отсоедините электрические провода от датчика 8 (рис. 9.11) включения и от электровентилятора. Отсоедините шланги от радиатора 1 и расширительного бачка.

Отверните гайки и болты крепления кожуха 12 вентилятора и скобы верхнего крепления радиатора, снимите скобу и, придерживая радиатор, выньте кожух в сборе с электровентилятором.

При необходимости отверните гайки крепления, снимите вентилятор и электродвигатель вентилятора.

Отведите верх радиатора несколько назад и выньте его из подушек нижнего крепления и моторного отсека (радиатор можно вынуть также и в сборе с электровентилятором).

Снимите ремень крепления и выньте расширительный бачок.

Установку радиатора и расширительного бачка выполняйте в обратном порядке.
