7.4.4. Проверка стартера на стенде

Если есть сомнения в эффективности работы стартера, необходимо проверить его на стенде. Стенд должен иметь гнездо для установки стартера с втулкой для переднего конца вала привода.

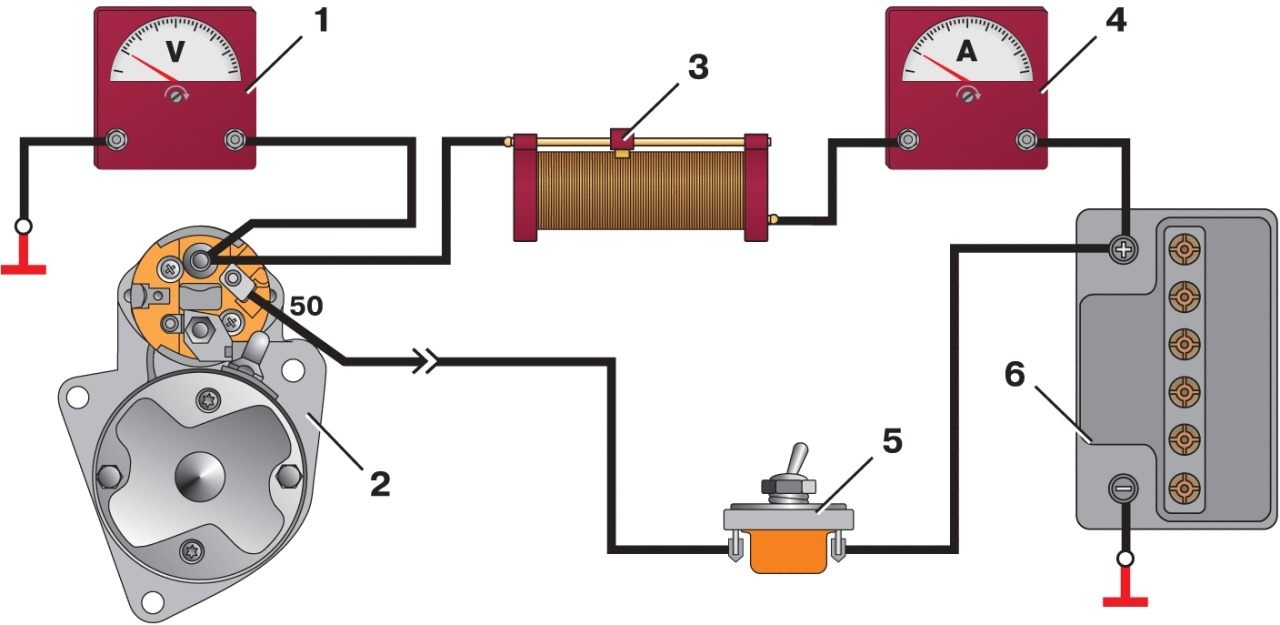

Рис. 7.16. Схема соединений для проверки стартера на стенде: 1 – вольтметр с пределом шкалы не менее 15 В; 2 – стартер; 3 – реостат на 800 А; 4 – амперметр с шунтом на 1000 А; 5 – выключатель; 6 – аккумуляторная батарея

Электрическая схема соединений для проверки стартера на стенде показана на рис. 7.16. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм2.

Температура стартера при проверках должна быть (25±5) °С, а щетки — хорошо притерты к коллектору.

Замыкая выключатель 5, при напряжении источника тока 12 В три раза включите стартер с разными условиями торможения. Например, при тормозных моментах 3, 6 и 12 Н ·м (0,3; 0,6 и 1,2 кгс·м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с.

Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер и проверьте его детали.

Затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть соответственно не более 700 А, не менее 5 В и не менее 13,72 Н·м (1,4 кгс·м). Длительность включения стартера должна быть не более 5 с.

Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке якоря или замыкание обмотки на "массу".

Если тормозной момент и потребляемая сила тока ниже указанных величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток, зависание щеток в щеткодержателях, ослабление крепления выводов щеток, окисление или подгорание контактных болтов тягового реле.

При полном торможении вал привода стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода.

Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали.

Выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения вала привода стартера, которые должны быть соответственно не более 80 А и 3000 мин^-1 при напряжении на клеммах стартера 11,5–12 В.

Если сила тока и частота вращения вала привода отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании.

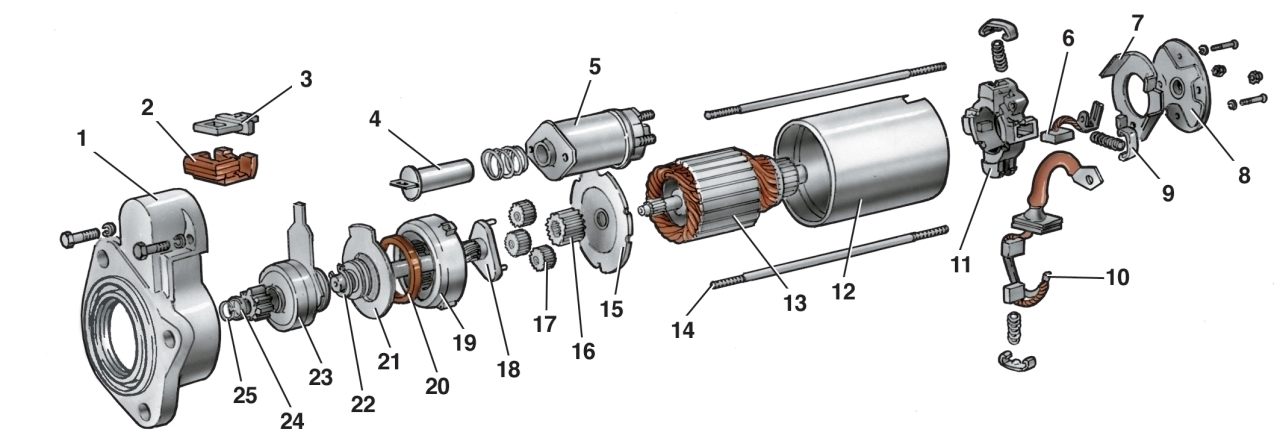

Рис. 7.17. Детали стартера: 1 – крышка со стороны привода; 2 – уплотнительная прокладка; 3 – кронштейн рычага; 4 – якорь тягового реле; 5 – тяговое реле; 6 – "отрицательная" щетка; 7 – прокладка; 8 – задняя крышка; 9 – фиксатор щетки; 10 – "положительные" щетки в сборе с соединительной шиной; 11 – щеткодержатель; 12 – статор; 13 – якорь; 14 – стяжная шпилька; 15 – опора вала якоря; 16 – центральная шестерня; 17 – планетарная шестерня; 18 – вал привода с водилом; 19 – шестерня с внутренним зацеплением; 20 – уплотнительное кольцо; 21 – опора вала привода с вкладышем; 22 – стопорное кольцо; 23 – привод в сборе; 24 – ограничительное кольцо; 25 – стопорное кольцо

Установите между ограничительным кольцом 24 (рис. 7.17) и шестерней прокладку толщиной 11,5 мм и включите реле. Напряжение включения реле при упоре шестерни в прокладку должно быть не более 8 В при температуре окружающей среды (20 ±5) °С. Если напряжение больше, то это указывает на неисправность реле или привода.
