7.13. Система обогрева передних сидений

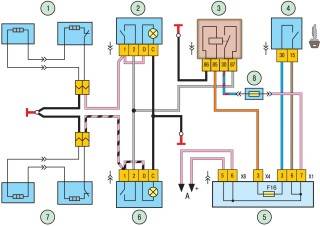

Рис. 7.30. Схема включения обогрева передних сидений: 1 – обогреватели левого переднего сидения; 2 – выключатель обогревателя левого переднего сидения с контрольной лампой включения; 3 – реле включения обогревателей передних сидений; 4 – выключатель зажигания; 5 – монтажный блок; 6 – выключатель обогревателя правого переднего сидения с контрольной лампой включения; 7 – обогреватели правого переднего сидения; 8 – предохранитель на 16 А; А — к источникам питания

На части автомобилей устанавливается система обогрева передних сидений. Схема включения обогревателей дана на рис. 7.30.

Обогреватели включаются выключателями 2 и 6 (левое и правое сиденье соответственно). В обогреватели встроены терморегуляторы электронагрева сиденья. Замыкание контактов терморегулятора происходит при температуре поверхности сиденья (25±5) °С, а размыкание контактов терморегулятора происходит при нагреве до температуры (31±4) °С. Разность температур между замыканием и размыканием контактов встроенного терморегулятора должна быть не менее 5 °С.
