3.2.5. Сборка коробки передач

Сборку коробки передач проводите в последовательности, обратной разборке. При этом учитывайте следующее:

– прежде чем крепить шарнир тяги и рычаг на штоке выбора передач, обезжирьте резьбовые отверстия в корпусе шарнира и в ступице рычага, а также винты крепления, нанесите на резьбу винтов специальный клей ТВ-1324 и затяните их.

ПРИМЕЧАНИЕ Винты крепления рычага и шарнира имеют разную длину, покрытие и моменты затяжки. Винт крепления рычага фосфатирован (темного цвета) длиной 19,5 мм, момент его затяжки 33,3 Н·м (3,4 кгс·м), а винт крепления шарнира — кадмирован (золотистого цвета), длиной 24 мм, момент его затяжки 19,1 Н·м (1,95 кгс·м).

– перед установкой сальников первичного вала и штока выбора передач, а также вала вилки выключения сцепления смажьте тонким слоем смазки Литол-24 рабочую поверхность сальников и смазкой ШРУС-4 втулки вала вилки выключения сцепления;

– по наружному диаметру сальник первичного вала, сальники приводов и корпус сальника штока выбора передач установите на жидкую прокладку КЛТ-75ТМ или ТВ-1215;

– после установки штока выбора передач в картер сцепления проверьте, чтобы фланец наконечника шарнира входил внутрь канавки чехла по всему периметру;

– крепежные детали затягивайте моментами, указанными в приложении 1;

– вторичный вал собирайте в последовательности, обратной разборке, при этом синхронизаторы устанавливайте на вал в собранном состоянии, оправкой А. 70152, предварительно нагрев их до температуры 100 °С и заменив стопорные кольца ступиц синхронизаторов новыми.

При остывании нагретых деталей возможно заедание блокирующих колец на конусах шестерен. Для исключения этого перед установкой нагретого синхронизатора на вал между блокирующими кольцами и торцами шестерен устанавливайте специальную прокладку вильчатой формы, которую удаляйте после остывания деталей.

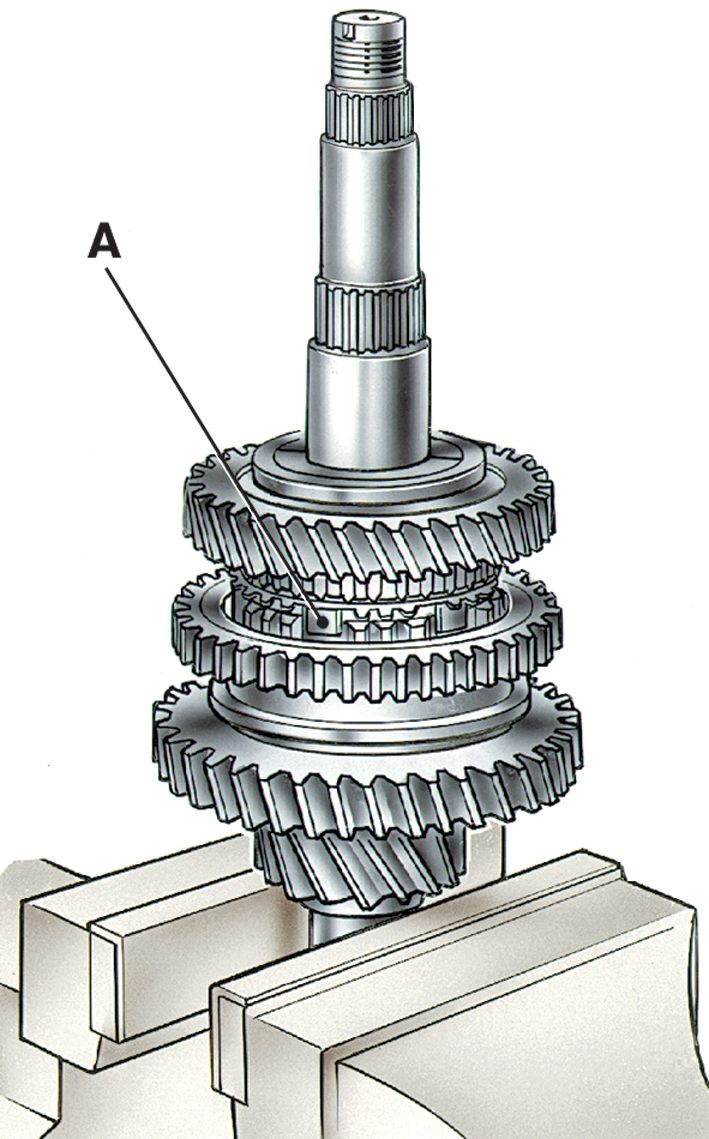

Рис. 3.17. Установка синхронизатора I и II передач и ведомой шестерни II передачи

При сборке синхронизатора блокирующие кольца устанавливайте так, чтобы напротив гнезд ступицы под пружины фиксаторов расположились выступы "А" (рис. 3.17) меньшей высоты, а не большей, иначе после сборки не будут переключаться передачи.

Для облегчения установки фиксатора на его шарик нанесите немного консистентной смазки, вложите его в сухарь и, отжав пружину отверткой в сторону его гнезда, установите на место сухарь в сборе с шариком. При этом напротив шарика должно быть расположено гнездо (наибольшей глубины) в скользящей муфте.

Сборку дифференциала проводите в последовательности, обратной разборке, предварительно смазав маслом полуосевые шестерни и сателлиты. Осевой зазор шестерни полуоси должен быть не более 0,4 мм, а момент сопротивления вращению шестерен дифференциала не должен превышать 10,0 Н·м (1,0 кгс·м). При увеличенном зазоре, являющемся признаком износа деталей дифференциала, замените изношенные детали новыми.

Оправкой 67.7853.9565 напрессуйте на коробку дифференциала внутренние кольца подшипников, предварительно установив ведущую шестерню привода спидометра.

Установив картер сцепления на стенд для сборки коробки передач, оправкой 67.7853.9563 запрессуйте в гнездо сальник штока, а затем вставьте в отверстие картера шток выбора передач и закрепите на нем рычаг выбора передач, предварительно обезжирив резьбовое отверстие и винт и нанеся на резьбу винта специальный клей ТБ-1324.

Оправкой 67.7853.9574 запрессуйте в гнезда картера сцепления наружные кольца роликовых подшипников первичного и вторичного валов в сборе с сепараторами, а на валы напрессуйте внутренние кольца этих подшипников. Наружные кольца подшипников дифференциала запрессовывайте оправкой 67.7853.9575.

Установите механизм выбора передач, убедившись, что рычаг штока выбора передач правильно занял свое положение относительно рычага механизма выбора передач. Закрепите механизм выбора передач.

Запрессуйте сальник в картер сцепления на глубину (4,2±0,2) мм от торца картера так, чтобы рабочая кромка сальника расположилась на полированном пояске вала.

Установите в картер дифференциал. Чтобы полуосевые шестерни при сборке не сместились с посадочных мест, зафиксируйте одну из них со стороны картера сцепления технологической оправкой или заглушкой, применяемой при транспортировке коробки передач.

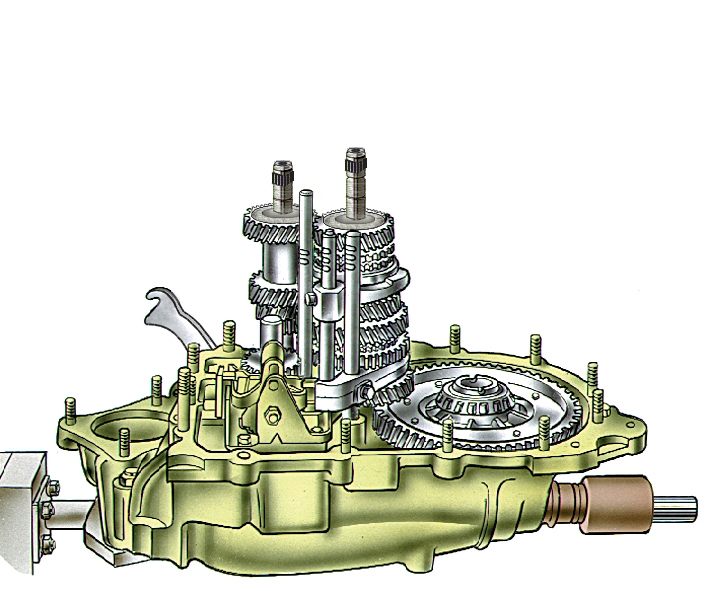

Рис. 3.18. Установка штоков и вилок переключения передач

Установите одновременно первичный и вторичный валы в сборе с шестернями. После чего установите ось с шестерней заднего хода, при этом следите, чтобы вилка заднего хода вошла в паз промежуточной шестерни. Затем установите штоки переключения передач и закрепите вилки на штоках (рис. 3.18).

Установите в гнездо картера очищенный магнит.

Установите прокладку между картером сцепления и картером коробки передач, или вместо прокладки, по всему периметру картера сцепления, коробки передач со стороны задней крышки нанесите жидкую прокладку КЛТ-75М или ТВ-1215 непрерывным валиком диаметром 2 мм.

Подберите регулировочное кольцо подшипников дифференциала, как указано ниже (см. подразд. "Подбор регулировочного кольца подшипников дифференциала").

Установите в гнездо картера коробки передач подобранное регулировочное кольцо и оправкой 67.7853.9575 запрессуйте наружное кольцо роликового конического подшипника дифференциала.

Установите на место привод спидометра.

Установите на картер сцепления картер коробки передач и закрепите его гайками. Установите в канавки подшипников первичного и вторичного валов установочные кольца.

Установите упорную пластину и, заменив зубчатые шайбы новыми, заверните винты крепления пластины.

Установите на место фиксаторы штоков и вилки заднего хода. Установите прокладки и заверните пробки фиксаторов штоков и вилки заднего хода.

После установки на первичный и вторичный валы деталей V передачи наверните гайки и затяните их динамометрическим ключом, после чего зачеканьте гайки. Длина зачеканки должна быть 3,5–4 мм и не должна переходить на резьбу вала. При заворачивании гаек на валах застопорите первичный вал приспособлением 41.7816.4070.
