3.2.3. Разборка коробки передач

Промойте коробку передач, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.

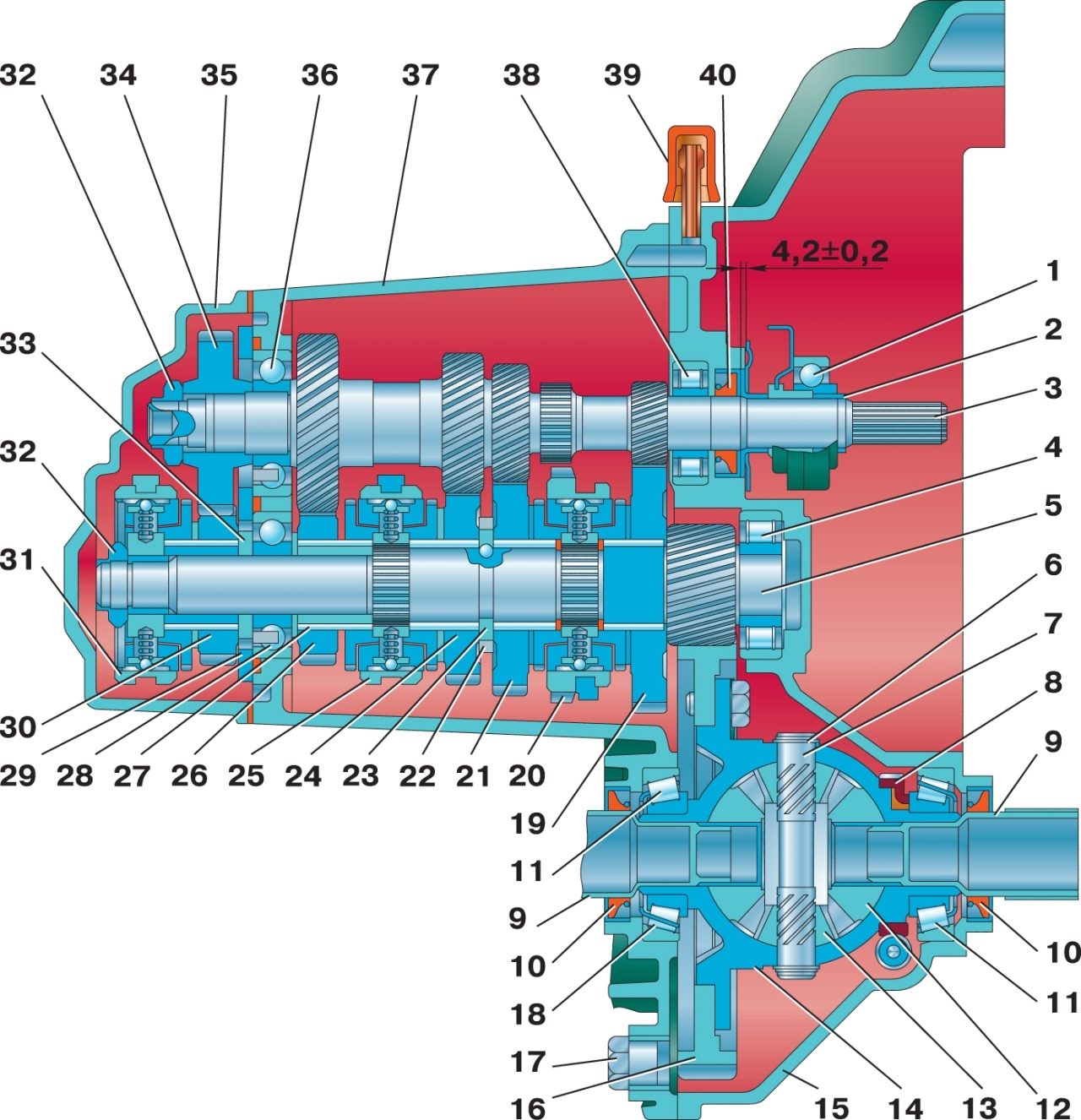

Рис. 3.7. Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Отвернув гайки, снимите заднюю крышку 35 (см. рис. 3.7) картера коробки передач и уплотнительную прокладку.

Застопорите первичный вал приспособлением 41.7816.4070 и отверните гайки 32 с первичного 3 и вторичного 6 валов. Отверните болт крепления вилки V передачи на штоке и снимите со шлиц вторичного вала синхронизатор 31 V передачи в сборе, вилку V передачи, шестерню 30 с игольчатым подшипником Спрессуйте втулку шестерни V передачи и снимите шайбу 33. Затем спрессуйте шестерню 34 с первичного вала.

Ударной отверткой отверните винты крепления и снимите упорную пластину 29 и установочные кольца с подшипников 28 и 36 первичного и вторичного валов.

Отверните четыре пробки фиксаторов и выньте из гнезд пружины и шарики фиксаторов.

Отверните болт и гайки крепления картера коробки передач к картеру сцепления и снимите картер со шпилек.

Отвернув болты крепления вилок на штоках переключения передач, снимите штоки и вилки. Выньте ось и снимите промежуточную шестерню заднего хода.

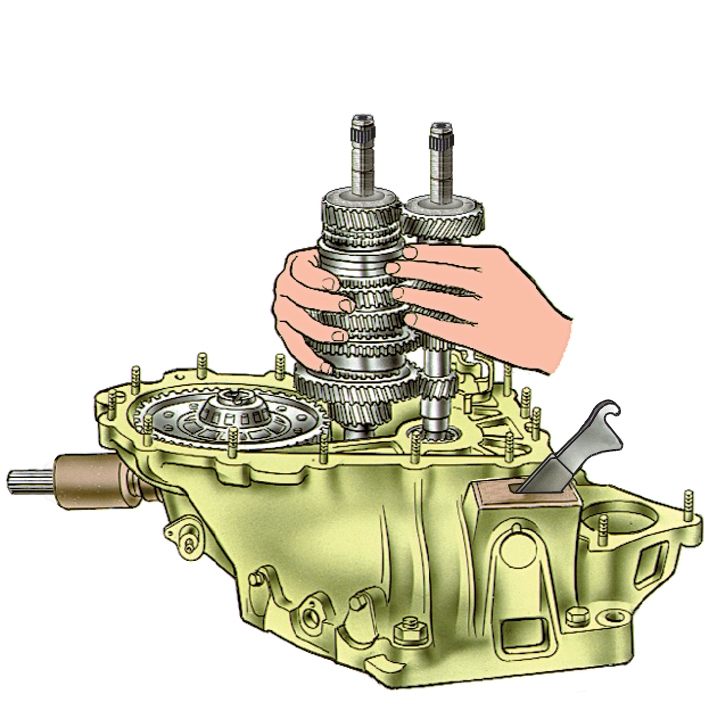

Рис. 3.12. Снятие первичного и вторичного валов

Выньте одновременно первичный и вторичный валы (рис. 3.12) из роликовых подшипников картера сцепления, а затем снимите дифференциал. Выпрессуйте наружные кольца подшипников валов и дифференциала из картера сцепления, используя съемники 67.7801.9529 и 67.7801.9530.

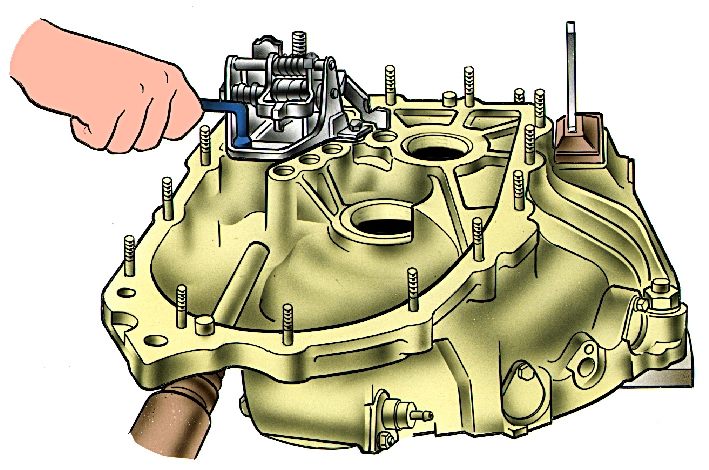

Рис. 3.13. Снятие механизма выбора передач

Отверните болты крепления механизма выбора передач (рис. 3.13) и снимите его.

Отверните винт крепления рычага выбора передач, снимите его со штока, а шток выньте из картера сцепления.

ПРИМЕЧАНИЕ Без необходимости не снимайте со штока выбора передач шарнир и рычаг выбора передач, так как конические винты их крепления установлены на специальном клее.

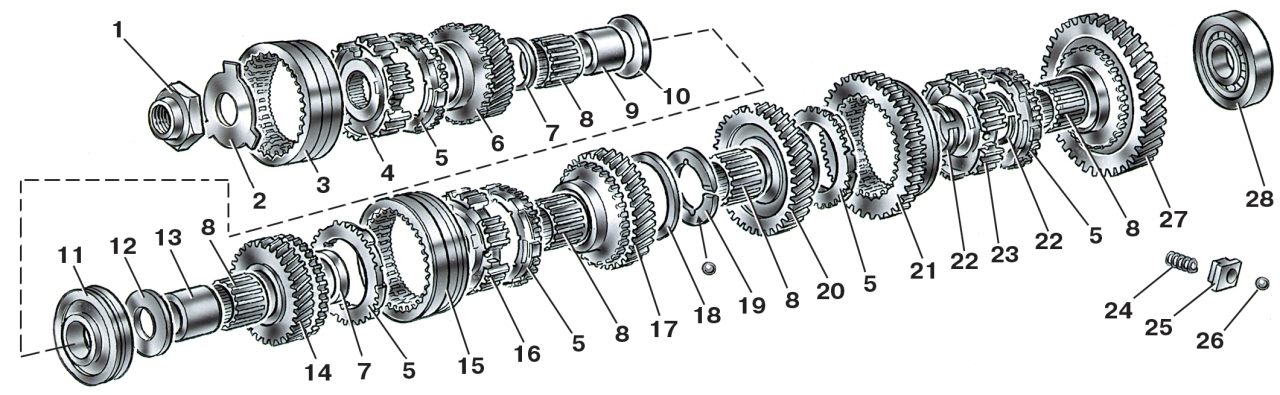

Рис. 3.14. Детали вторичного вала: 1 – гайка; 2 – упорная пластина; 3 – скользящая муфта синхронизатора V передачи; 4 – ступица скользящей муфты; 5 – блокирующее кольцо синхронизатора; 6 – шестерня V передачи; 7 – дистанционное кольцо игольчатого подшипника; 8 – игольчатый подшипник; 9 – втулка шестерни V передачи; 10 – упорная шайба; 11 – шариковый подшипник; 12 – упорная шайба; 13 – втулка шестерни IV передачи; 14 – шестерня IV передачи; 15 – скользящая муфта синхронизатора III и IV передач; 16 – ступица скользящей муфты; 17 – шестерня III передачи; 18 – стопорное кольцо; 19 – упорные полукольца вторичного вала; 20 – шестерня II передачи; 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 22 – стопорное кольцо ступицы синхронизатора; 23 – ступица скользящей муфты синхронизатора I и II передач; 24 – пружина синхронизатора; 25 – сухарь; 26 – фиксатор; 27 – шестерня I передачи; 28 – роликовый подшипник

При необходимости разборки вторичного вала зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на рис. 3.14. Снимите стопорное кольцо ступицы синхронизатора I и II передач. Синхронизаторы в сборе спрессуйте на прессе или съемником А. 40005/ 1/ 6. При необходимости разберите синхронизаторы.

ПРИМЕЧАНИЕ Без необходимости не разбирайте вторичный вал и не спрессовывайте синхронизаторы в сборе с вала, чтобы не уменьшить натяг в шлицевом соединении. Не разбирайте без необходимости синхронизаторы, чтобы не нарушить правильную сборку. Не выпрессовывайте из картера сальники, если они не изношены и не повреждены.

Разберите дифференциал в следующем порядке:

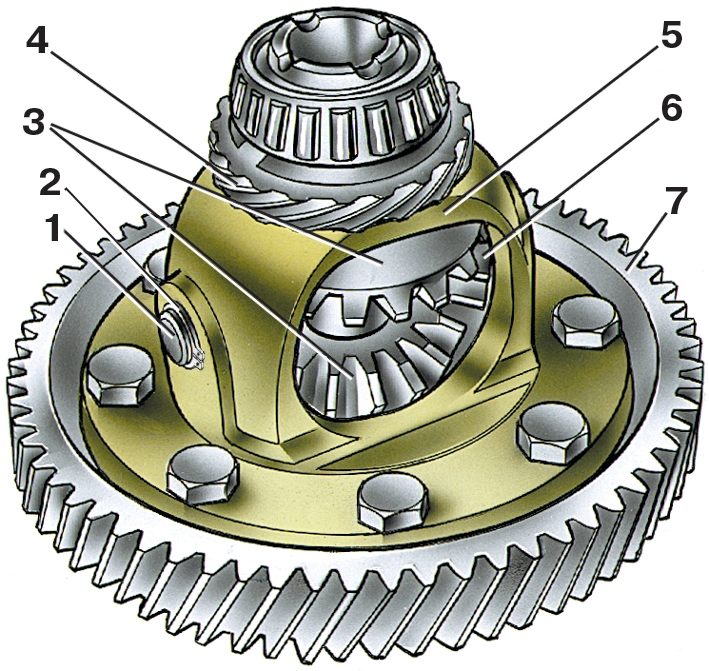

Рис. 3.15. Дифференциал в сборе: 1 – ось сателлитов; 2 – стопорное кольцо; 3 – полуосевые шестерни; 4 – ведущая шестерня привода спидометра; 5 – коробка дифференциала; 6 – сателлит; 7 – ведомая шестерня главной передачи

– при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (рис. 3.15) с коробки 5 дифференциала;

– снимите стопорное кольцо 2 с оси 1 сателлитов и выпрессуйте ось;

– выньте из коробки дифференциала полуосевые шестерни 3 и сателлиты 6;

– если необходимо, то спрессуйте подшипники с коробки дифференциала, используя упор 67.7853.9582 и универсальный съемник.

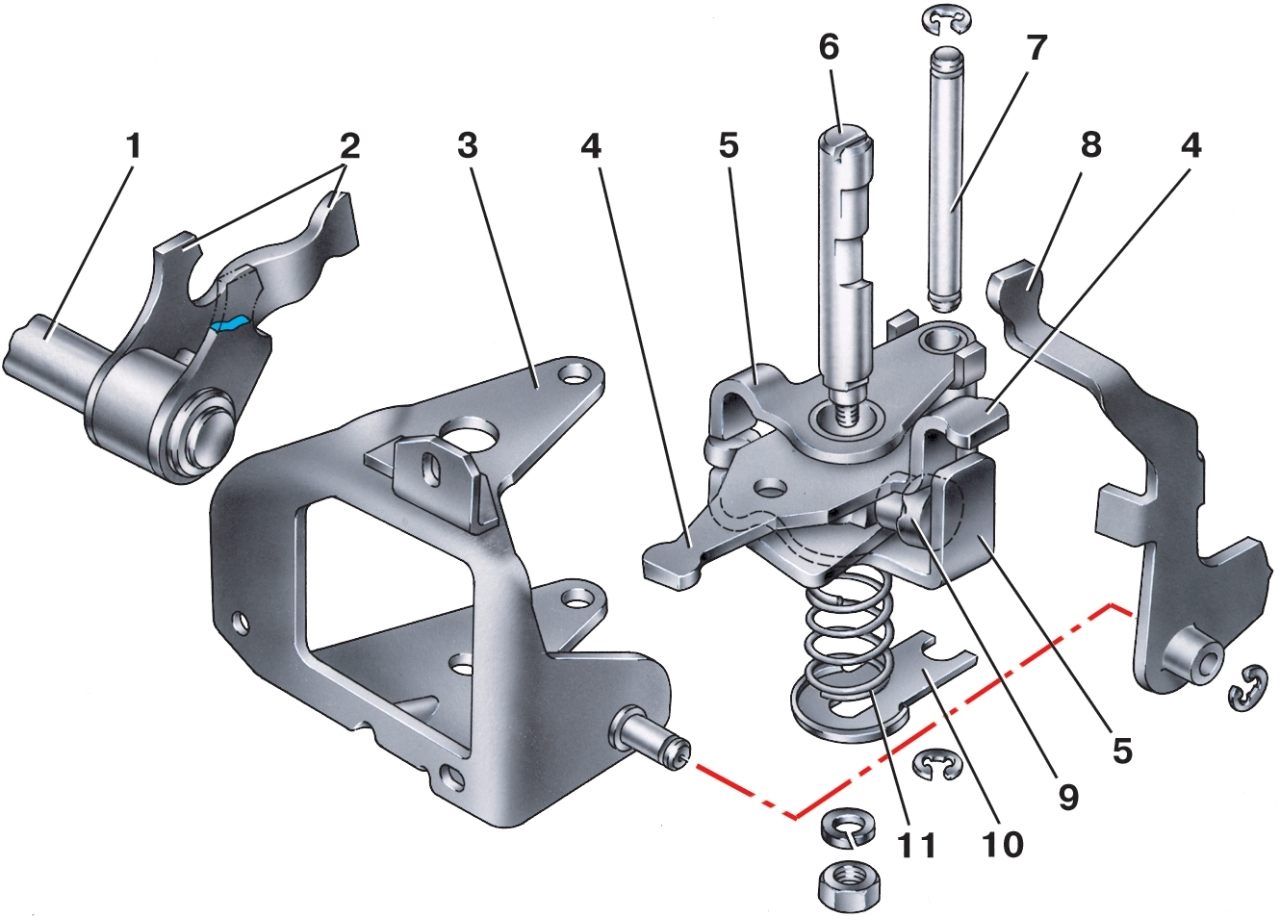

Рис. 3.16. Детали механизма выбора передач: 1 – шток выбора передач; 2 – рычаг штока выбора передач; 3 – корпус механизма выбора передач; 4 – трехплечий рычаг выбора передач; 5 – блокировочные скобы; 6 – ось рычага выбора передач; 7 – направляющая ось блокировочных скоб; 8 – вилка включения заднего хода; 9 – фиксатор; 10 – упорная шайба; 11 – пружина

При необходимости разберите механизм выбора передач, для чего отверните гайку крепления оси 6 (рис. 3.16) рычага выбора передач и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10.

При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.
