20.2.7. Кузова автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124

Описание конструкции

Кузова автомобилей "десятого" семейства с двигателями ВАЗ-21114 и ВАЗ-21124 практически не отличаются от кузовов автомобилей с двигателями ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Изменения коснулись облицовки ветрового окна и форсунок омывателей ветрового стекла. В облицовке появилось гнездо для установки фильтра очистки воздуха, поступающего в систему отопления и вентиляции салона.

Также претерпели изменения центральные сопла системы отопления и вентиляции салона (см. Система отопления и вентиляции автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124).

В вариантном исполнении автомобиль с кузовом «седан» может быть оборудован антикрылом, устанавливаемым на крышку багажника.

Снятие облицовки ветрового окна

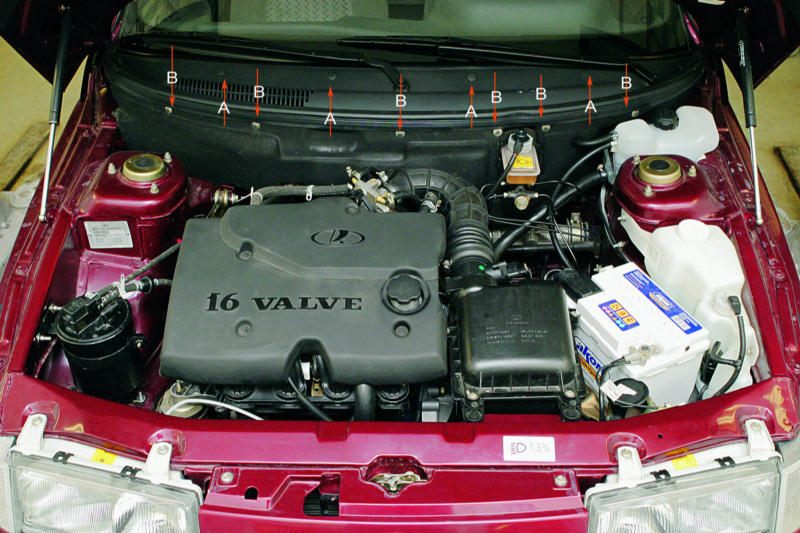

Расположение крепежных элементов облицовки ветрового окна (А) и обивок моторного отсека (В)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимаем рычаги щеток очистителя ветрового стекла (см. Снятие облицовки и накладки ветрового окна).

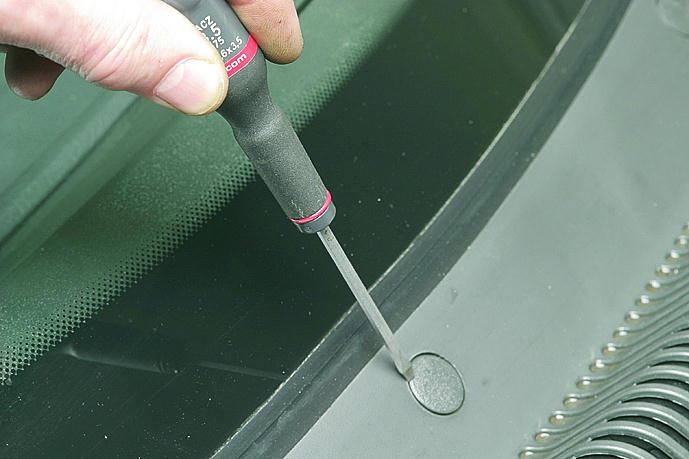

  1. Поддеваем отверткой…

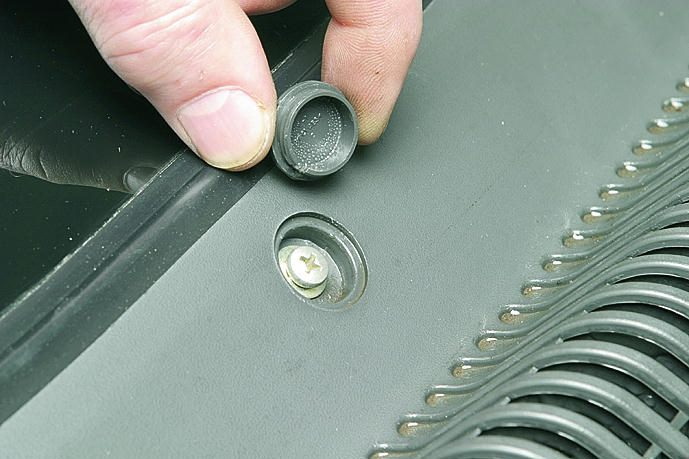

…и снимаем четыре заглушки, под которыми расположены саморезы крепления облицовки.

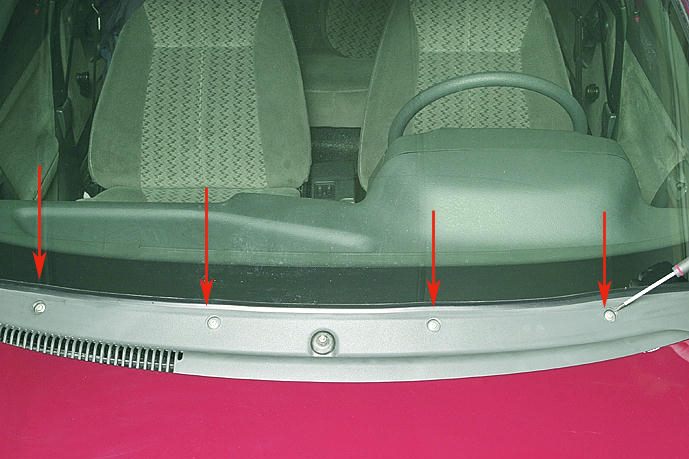

  1. Крестообразной отверткой отворачиваем четыре самореза крепления облицовки, расположенные под заглушками (показаны стрелками).

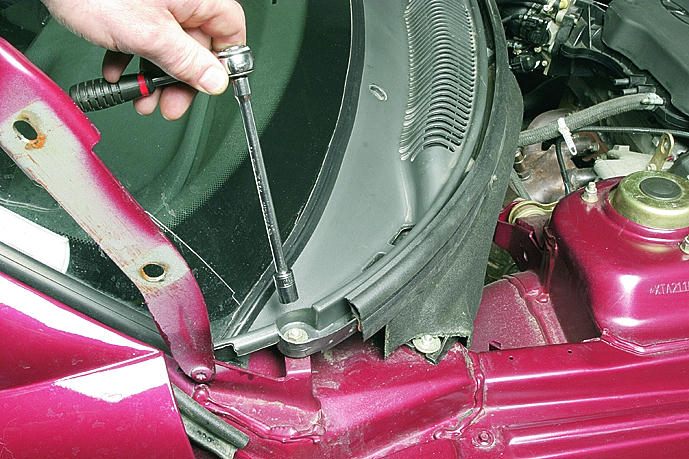

  1. Головкой "на 10" отворачиваем две гайки по краям облицовки (капот автомобиля для наглядности снят).

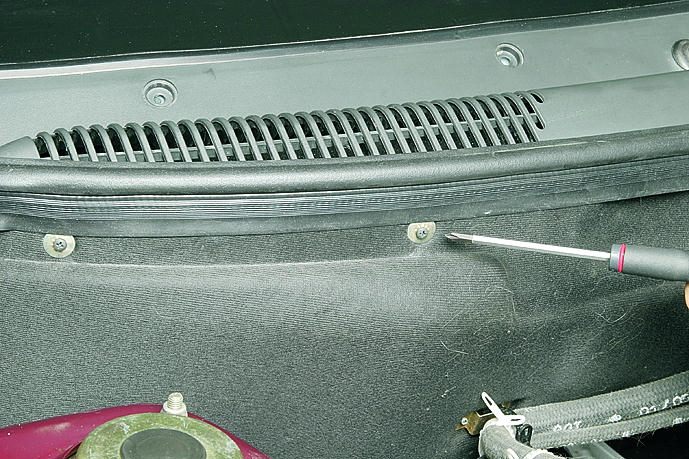

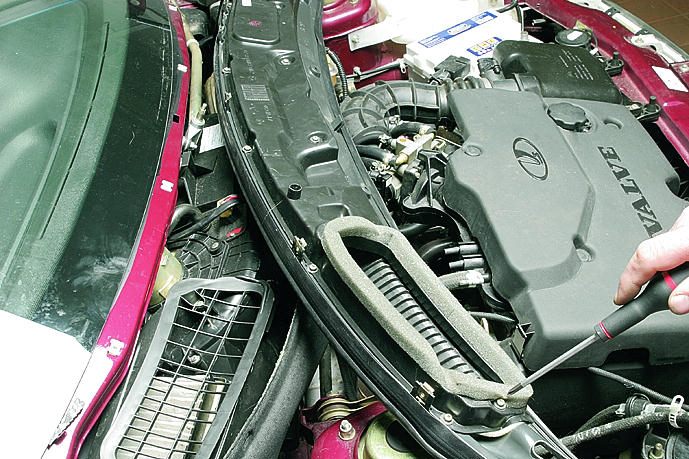

  1. Крестообразной отверткой отворачиваем шесть саморезов крепления обивок моторного отсека к облицовке.

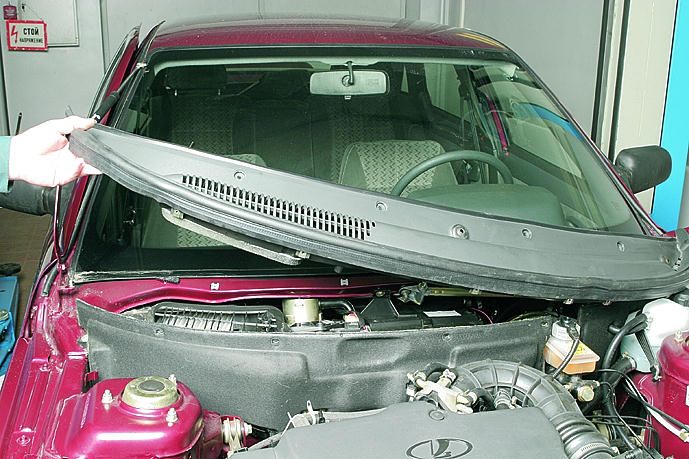

  1. Приподнимаем облицовку ветрового окна.

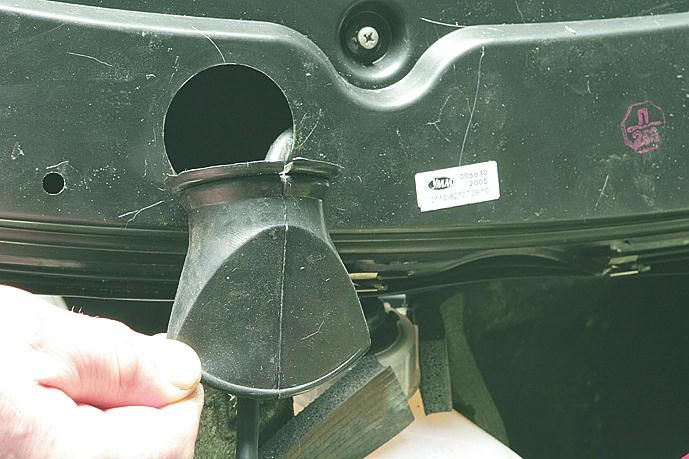

  1. Перевернув облицовку, вынимаем клапан слива воды.
  1. Крестообразной отверткой отворачиваем 12 саморезов крепления к облицовке водоотводящего щитка.

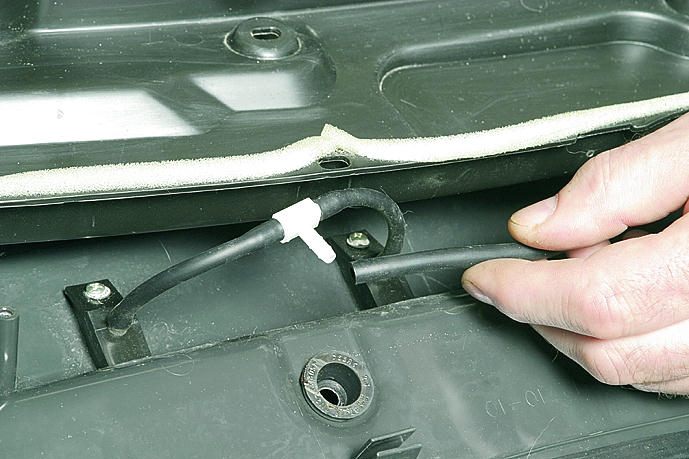

  1. Отводим водоотводящий щиток от облицовки...

…и отсоединяем шланг от тройника форсунок омывателя.

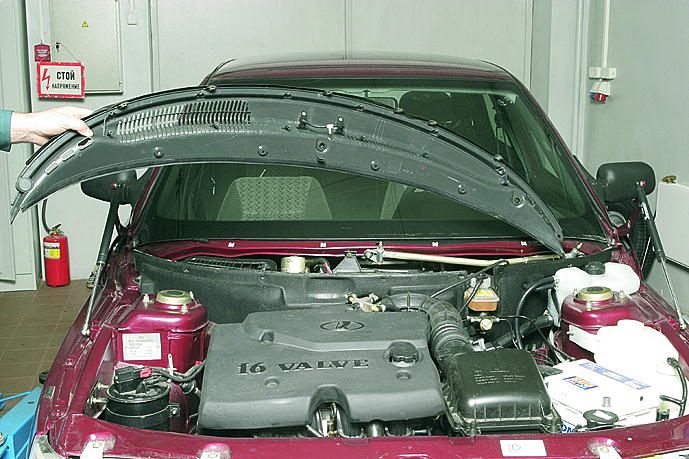

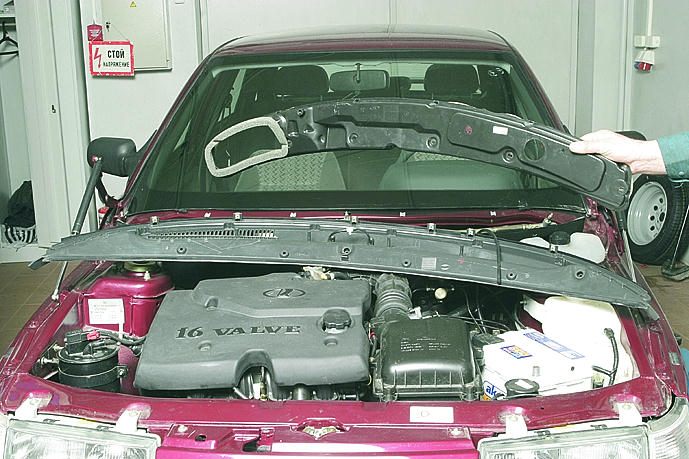

  1. Снимаем водоотводящий щиток.
  1. Снимаем облицовку ветрового окна.

Устанавливаем облицовку и снятые детали в обратной последовательности.

Снятие форсунки омывателя ветрового стекла

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем облицовку ветрового окна и отводим от нее водоотводящий щиток (см. Снятие облицовки и накладки ветрового окна).

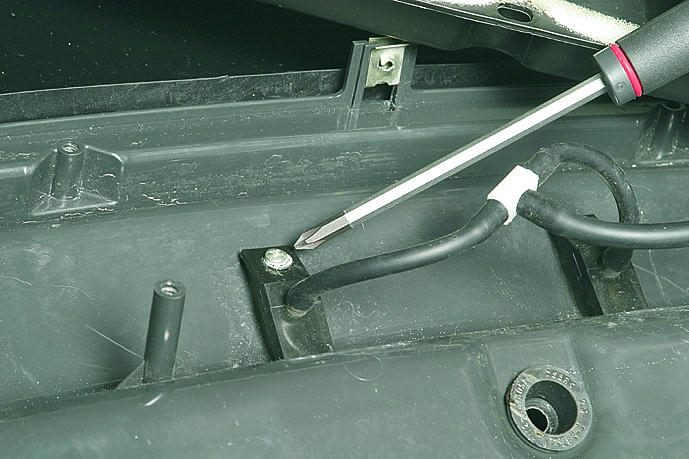

  1. Крестообразной отверткой отворачиваем саморез крепления форсунки.

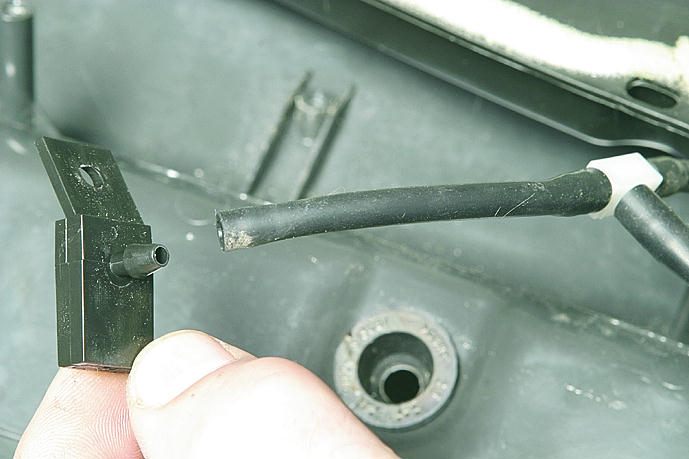

  1. Отсоединяем от форсунки шланг подвода жидкости.

Другую форсунку при необходимости снимаем аналогично.

Устанавливаем снятые детали в обратной последовательности.

Снятие антикрыла

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи.
  2. Открываем крышку багажного отделения автомобиля.

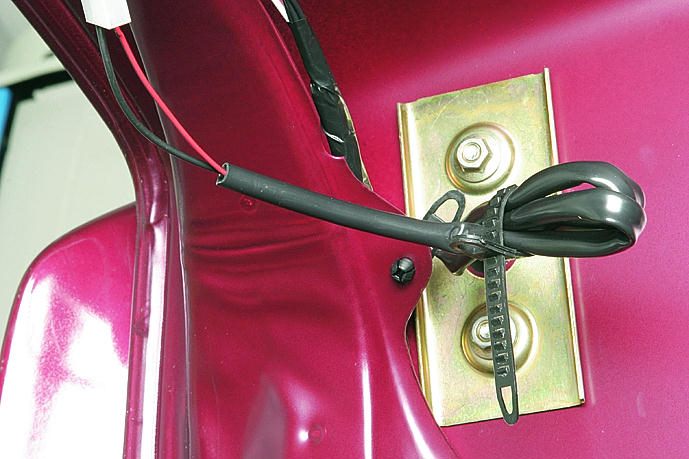

  1. Разъединяем хомут крепления проводов дополнительного сигнала торможения к крышке багажного отделения с внутренней стороны.

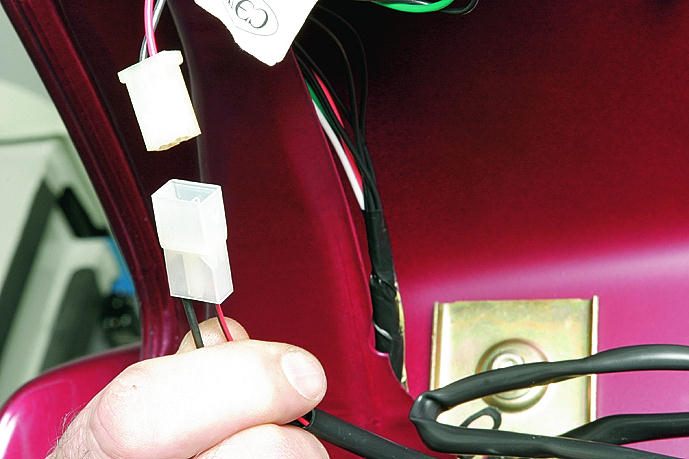

  1. Разъединяем колодку проводов дополнительного сигнала торможения.

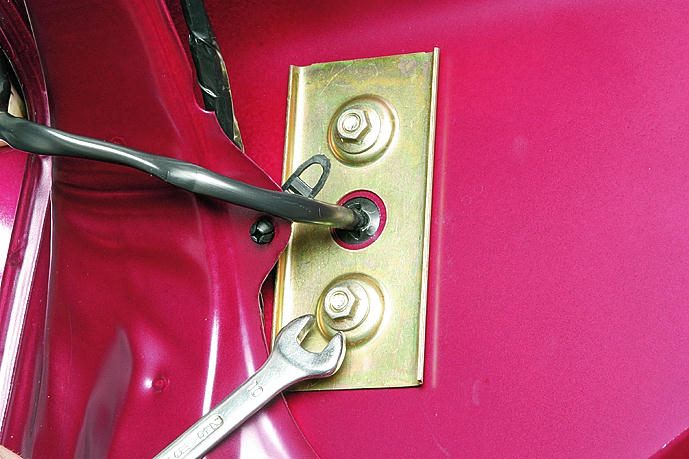

  1. Ключом "на 10" отворачиваем две гайки крепления антикрыла с левой стороны.

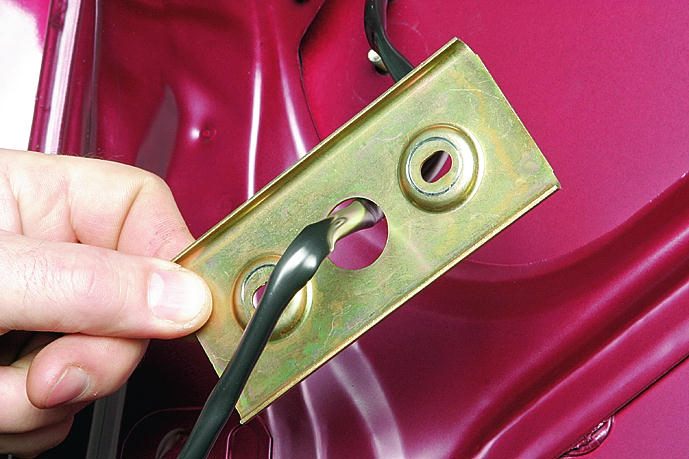

  1. Снимаем опорную пластину, пропустив провода сквозь отверстие пластины.
  1. Придерживая антикрыло рукой, отворачиваем две гайки крепления антикрыла с другой стороны.

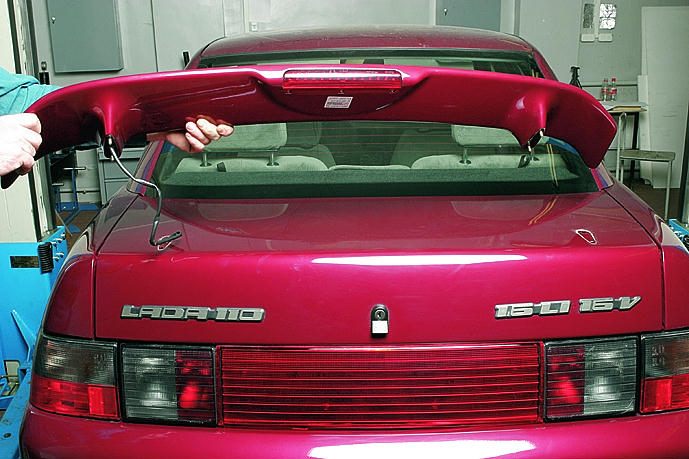

  1. Снимаем антикрыло, выводя жгут проводов с колодкой через отверстие в крышке багажного отделения.

Устанавливаем антикрыло в обратной последовательности (делать это удобнее вдвоем с помощником, т. к. проводить колодку жгута проводов дополнительного сигнала торможения сквозь отверстие в крышке багажного отделения приходится с некоторым усилием).
