20.2.4. Система управления двигателями ВАЗ-21114 и ВАЗ-21124

Описание конструкции

На восьмиклапанном двигателе ВАЗ-21114 в отличие от двигателя ВАЗ-2111 применен фазированный впрыск топлива, поэтому здесь установлен распределительный вал со штифтом для датчика фаз (см. Особенности автомобилей с двигателями ВАЗ-21114 и -21124 (1,6 л)).

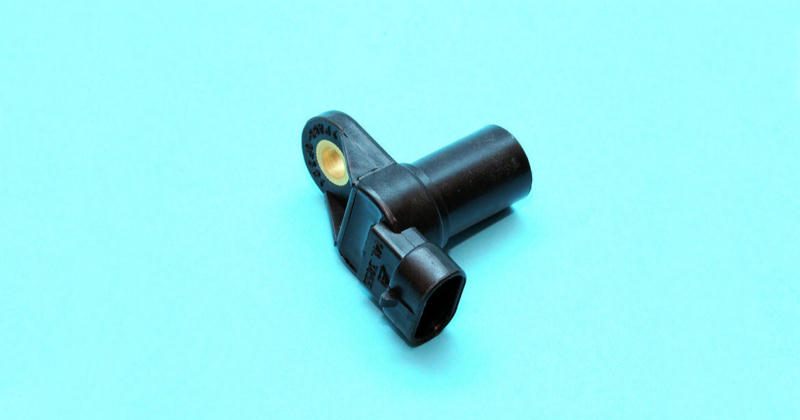

Датчик фаз, применяемый на двигателе ВАЗ-21114, не взаимозаменяем с датчиком фаз двигателей ВАЗ-2112 и ВАЗ-21124

Также на двигателе ВАЗ-21114 модуль зажигания, применявшийся на двигателе ВАЗ-2111, заменен на четырехвыводную катушку зажигания.

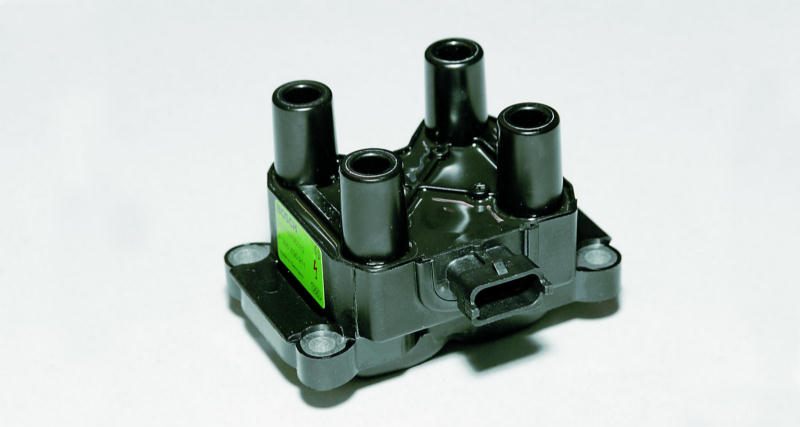

Катушка зажигания двигателя ВАЗ-21114

На шестнадцатиклапанном двигателе ВАЗ-21124 в отличие от двигателя ВАЗ-2112 вместо модуля зажигания применяются индивидуальные катушки зажигания для каждой свечи. При этом отпала необходимость в высоковольтных проводах.

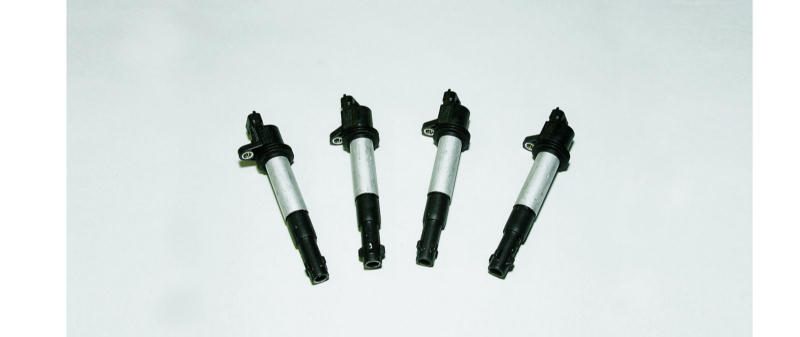

Катушки зажигания для четырех цилиндров двигателя ВАЗ-21124

С целью снижения токсичности отработавших газов двигатели ВАЗ-21114 и ВАЗ-21124 оснащаются каталитическими нейтрализаторами и датчиками кислорода. Датчики кислорода, применяемые на двигателях ВАЗ-21114 и ВАЗ-21124, не взаимозаменяемы с датчиками кислорода, устанавливаемыми на двигателях ВАЗ-2111 и ВАЗ-2112.

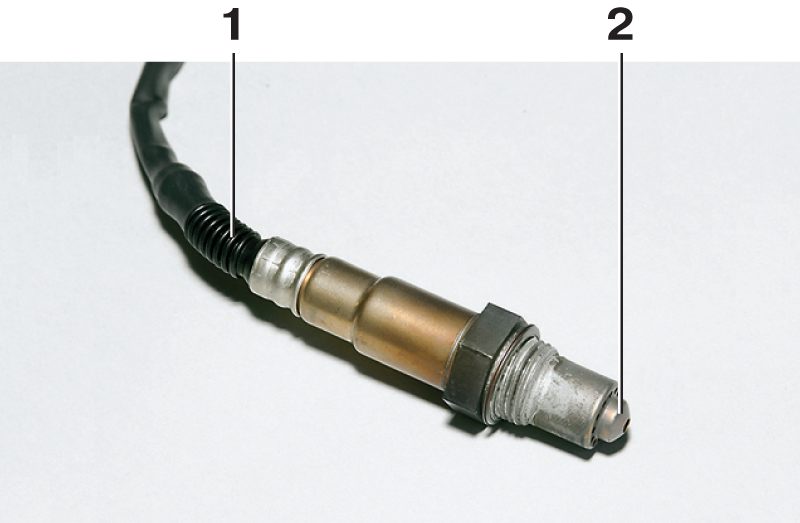

Датчик кислорода двигателей ВАЗ-21114 и ВАЗ-21124 внешне отличается от предыдущей модели гофрированным уплотнителем (1) и формой наконечника (2) с отверстиями

Датчики кислорода нового поколения имеют меньшие размеры и теплоемкость, поэтому они интенсивнее прогреваются и быстрее вступают в работу.

Специально для двигателей ВАЗ объемом 1,6 л был разработан так называемый катколлектор: выпускной коллектор, выполненный заодно с нейтрализатором и устанавливаемый на место приемной трубы (см. Система выпуска отработавших газов двигателей ВАЗ-21114 и ВАЗ-21124). Катколлектор необходим для ускорения прогрева нейтрализатора, который начинает работать лишь после нагрева до 300 °С, а наиболее эффективен при 400–600 °С. Чтобы снизить потери тепла, выпускные трубы и корпус катколлектора выполнены из стали и имеют меньшую массу и длину, чем дета-ли выпускного тракта прежней конструкции. Расположение нейтрализатора (катколлектора) в моторном отсеке позволило также снизить пожароопасность за счет переноса горячего нейтрализатора из-под днища автомобиля.

Для обеспечения соответствия концентрации вредных веществ в отработавших газах нормам Евро-2 двигатели ВАЗ-21114 и ВАЗ-21124 оснащаются нейтрализатором и одним датчиком кислорода, устанавливаемым в системе выпуска отработавших газов до нейтрализатора (в верхней части катколлектора).

В системе управления двигателя, соответствующего нормам Евро-3 (автомобили с такими двигателями предназначены в основном для экспорта), применяются два датчика кислорода: второй – диагностический – устанавливается после нейтрализатора в нижней части катколлектора. Сопоставляя показания двух датчиков, система управления оценивает эффективность работы нейтрализатора и его состояние. Обнаружив отклонения, она корректирует состав топливовоздушной смеси, чтобы снизить токсичность на выходе из двигателя (на панели приборов может загореться лампа «Check engine»).

Cистема управления двигателем диагностирует элементы снижения токсичности, отслеживает появление отклонений или пропусков в воспламенении топливовоздушной смеси в цилиндрах двигателя (именно тогда токсичность отработавших газов резко растет) и предупреждает об этом водителя, по возможности нейтрализуя последствия. Причинами неравномерной работы двигателя могут быть перебои в искрообразовании, нарушение состава топливовоздушной смеси, износ двигателя или выход из строя его деталей. Пропуски воспламенения отслеживает датчик положения коленчатого вала, реа-гирующий на возникновение неравномерности вращения коленчатого вала.

При появлении отклонений в работе двигателя, не приводящих к резкому увеличению токсичности отработавших газов, на панели приборов загорается лампа «Check engine». Если появляется угроза выхода из строя нейтрализатора, лампа «Check engine» начинает мигать, дополнительно привлекая внимание водителя. При этом система управления прекращает подачу топлива в один или два «проблемных» цилиндра, отключая форсунки, что возможно лишь на двигателях с фазированным впрыском топлива.

Также в систему управления двигателем на автомобилях, соответствующих нормам Евро-3, включен датчик неровной дороги, закрепленный в подкапотном пространстве на левом брызговике кузова. Этот датчик временно отключает систему диагностики, если неравномерность работы двигателя не связана с пропусками воспламенения, а возникает в результате переменных нагрузок на трансмиссию при движении по неровной дороге.

Двигатель, оснащенный в соответствии с нормами токсичности Евро-3, сразу после пуска быстрее стабилизирует обороты и работает очень ровно. При движении водитель может обратить внимание на замедленную реакцию автомобиля в начальных фазах торможения двигателем и несколько запаздывающий отклик на сброс газа, особенно на высших передачах, поэтому для снижения скорости приходится чаще включать низшие передачи или больше нагружать тормоза. Также в отличие от «острой» карбюраторной версии автомобиль с системой впрыска топлива и двигателем, соответствующим нормам Евро-3, мягче откликается на нажатие педали газа.

Снятие катушек зажигания и свечей двигателя ВАЗ-21124

ПОРЯДОК ВЫПОЛНЕНИЯ

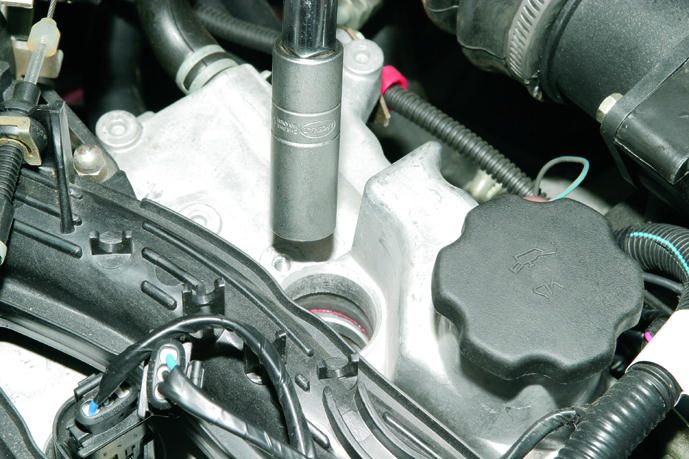

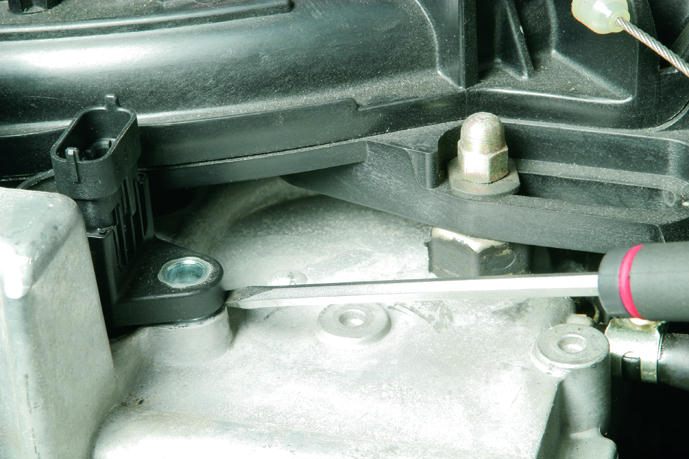

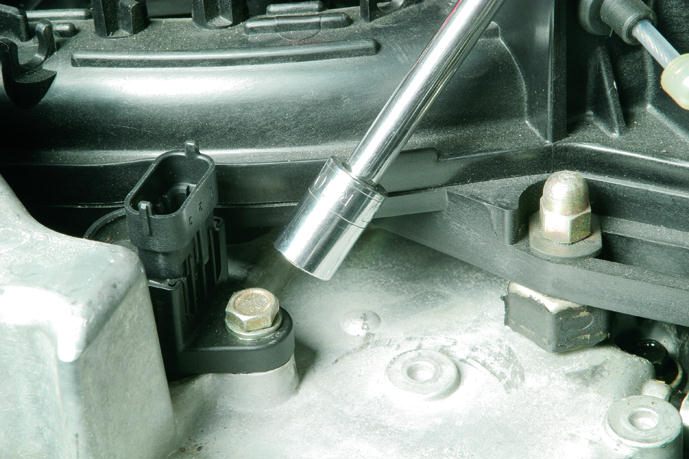

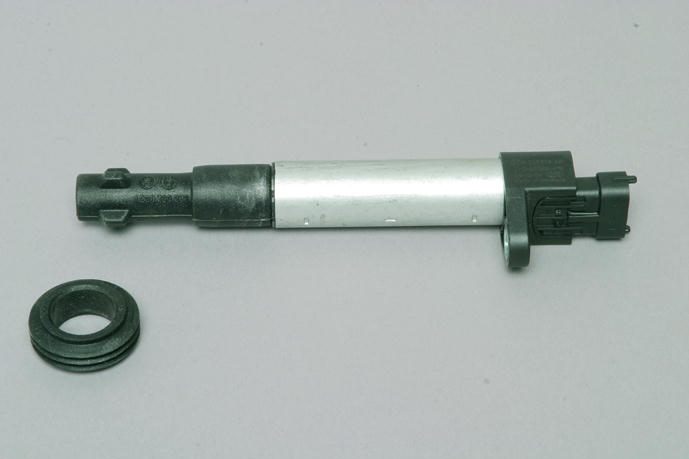

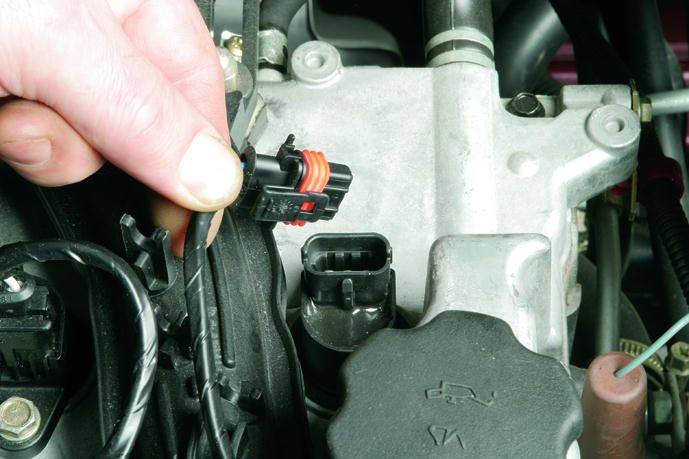

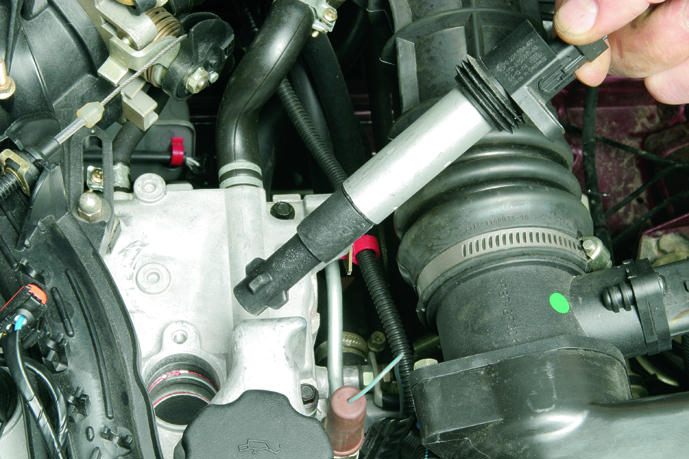

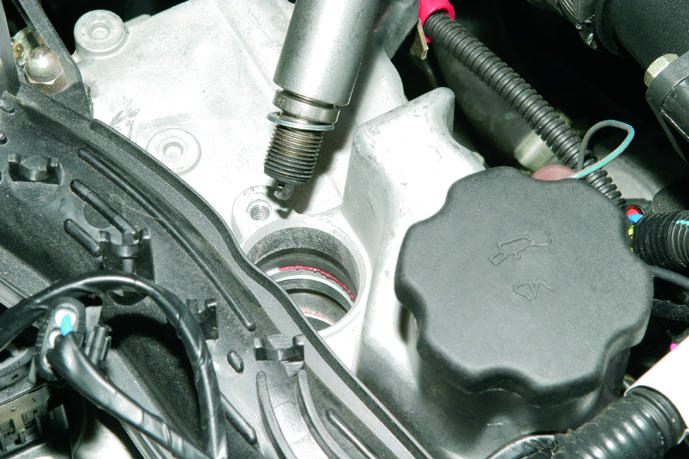

Отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи. Преодолевая сопротивление резиновых держателей, снимаем пластмассовую крышку двигателя. Отсоединяем колодку проводов от катушки зажигания. Головкой «на 10» отворачиваем болт крепления катушки. Поддеваем фланец катушки отверткой… …и вынимаем катушку зажигания. При необходимости снимаем и заменяем уплотнительное кольцо катушки. Для снятия свечи зажигания свечным ключом "на 16" или высокой головкой с удлинителем… …выворачиваем свечу и вынимаем ее.

Устанавливаем снятые детали в обратной последовательности.

Маркировка применяемых на двигателе ВАЗ-21124 катушек зажигания: 2112-3705010-10 или BOSCH 0221 604 461.

Снятие датчика кислорода

Датчики кислорода двигателей ВАЗ-21114 и ВАЗ-21124 снимаются практически аналогично.

Показано снятие датчика кислорода, установленного в верхней части катколлектора.

ПОРЯДОК ВЫПОЛНЕНИЯ

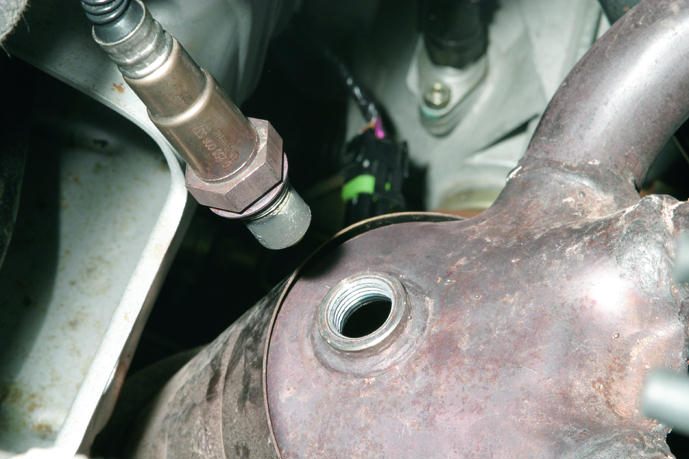

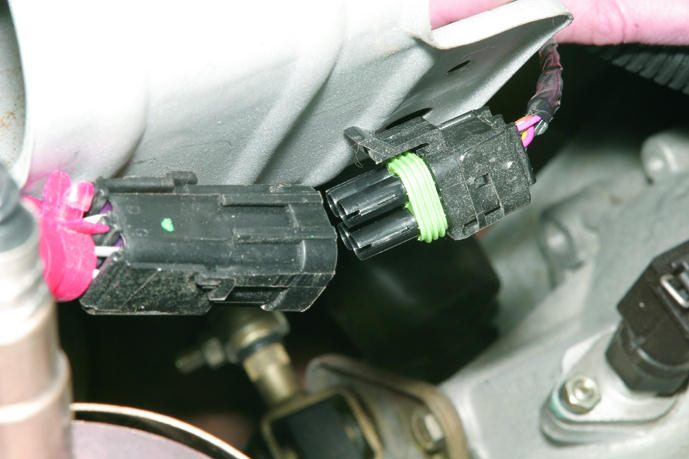

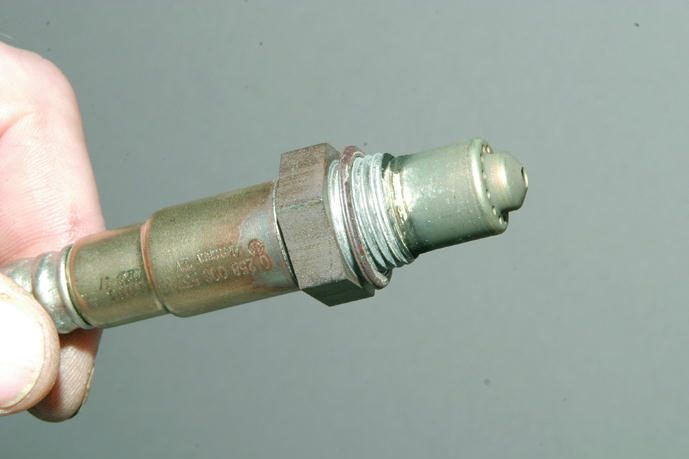

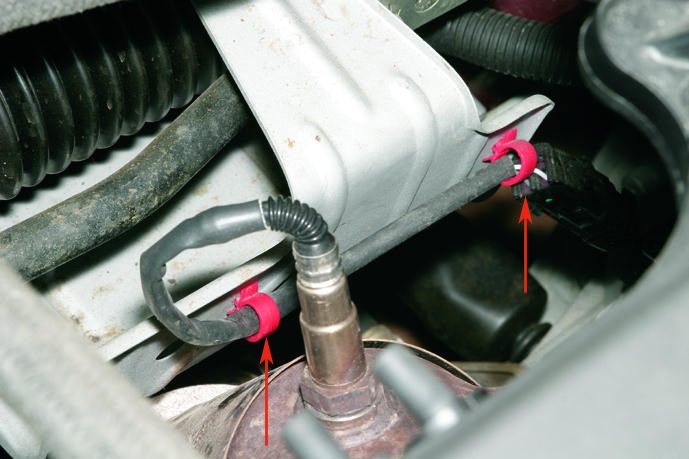

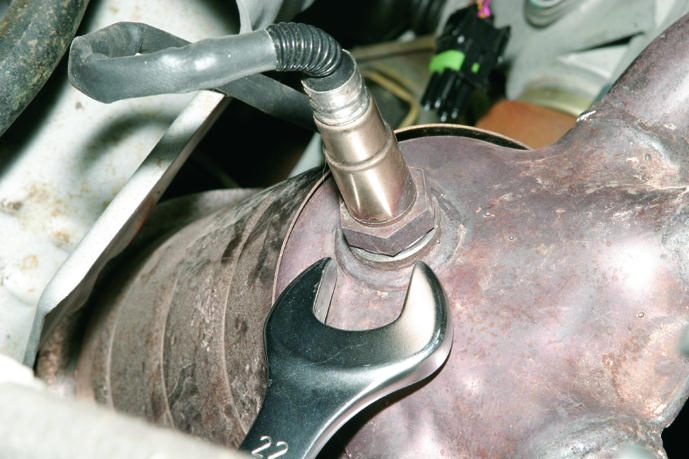

Отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи. Вынимаем два держателя, крепящих жгут проводов датчика кислорода к кузову (показаны стрелками). Отсоединяем колодку проводов датчика от жгута проводов системы управления двигателем. Ключом "на 22" отворачиваем датчик кислорода… …и снимаем его. Датчик уплотняется металлическим кольцом.

Устанавливаем датчик кислорода в обратной последовательности.
