16.17. Электропривод замка багажника

Часть выпускаемых автомобилей комплектуется электроприводом замка багажника, аналогичным приводам замков задних дверей.

При нажатии на выключатель, расположенный слева на панели приборов, напряжение подается на моторедуктор, установленный на крышке багажника (двери задка).

Моторедуктор через тягу поворачивает рычаг блокировки замка, отпирая его. Неисправный моторедуктор заменяют.

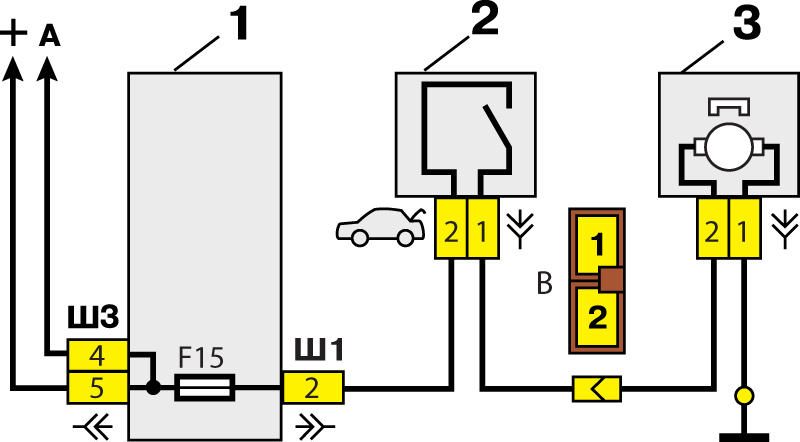

Схема включения замка багажника


1 – монтажный блок 2 – выключатель замка багажника 3 – моторедуктор замка багажника	А – к источникам питания В – условная нумерация штекеров в колодке моторедуктора
