16.16. Система блокировки замков дверей

Эта система устанавливается на часть выпускаемых автомобилей и служит для одновременной блокировки замков всех дверей при запирании ключом левой передней двери или при нажатии на ее кнопку блокировки. При отпирании ключом этой двери или поднятии кнопки все замки разблокируются. Можно разблокировать замок любой двери и отдельно, подняв его кнопку блокировки. При ударе автомобиля о препятствие все замки автоматически разблокируются благодаря инерционному датчику в блоке управления.

Тяги блокировки замков приводятся в действие моторедукторами, объединяющими электродвигатель постоянного тока с возбуждением от постоянных магнитов и редуктор. Неисправные блок управления и моторедукторы заменяют.

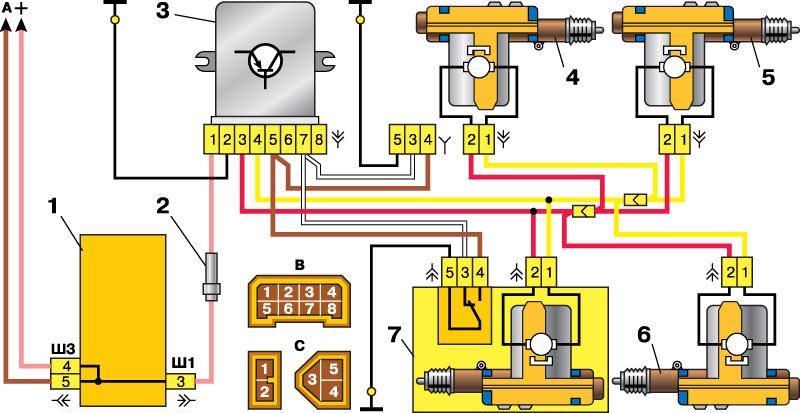

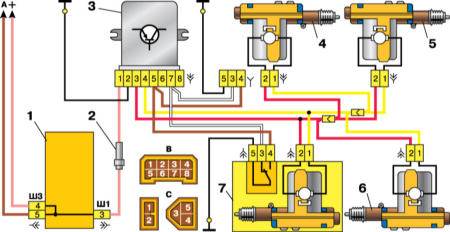

Схема системы блокировки замков дверей

1 – монтажный блок 2 – предохранитель на 8 А 3 – блок управления 4 – моторедуктор блокировки замка правой передней двери 5 – моторедуктор блокировки замка правой задней двери 6 – моторедуктор блокировки замка левой задней двери 7 – моторедуктор блокировки замка левой передней двери с контактной группой	А – к источникам питания В – условная нумерация штекеров в колодке блока управления С – условная нумерация штекеров в колодках моторедукторов блокировки замков
