3.33. Замена ламп

	Вам потребуется

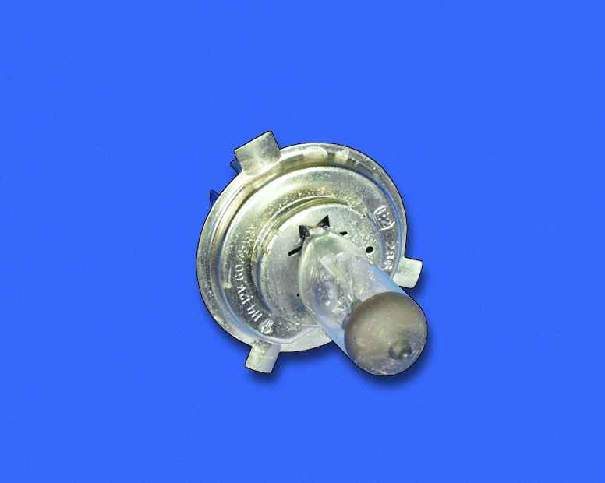

лампа АКГ12-60 55

Перед началом

Обязательно отключите аккумуляторную батарею (см. подраздел 2.21.).

Лампа ближнего/дальнего света галогеновая и при работе нагревается до высокой температуры. Не касайтесь колбы руками: на ней останутся жирные следы, вследствие чего лампа быстро перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой, смоченной в спирте.

ПОРЯДОК ВЫПОЛНЕНИЯ

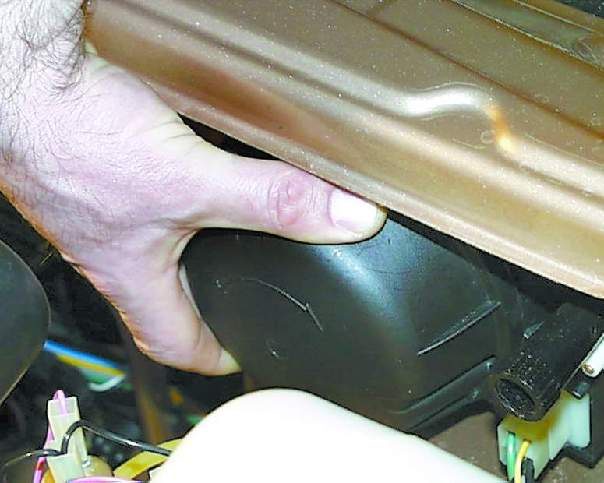

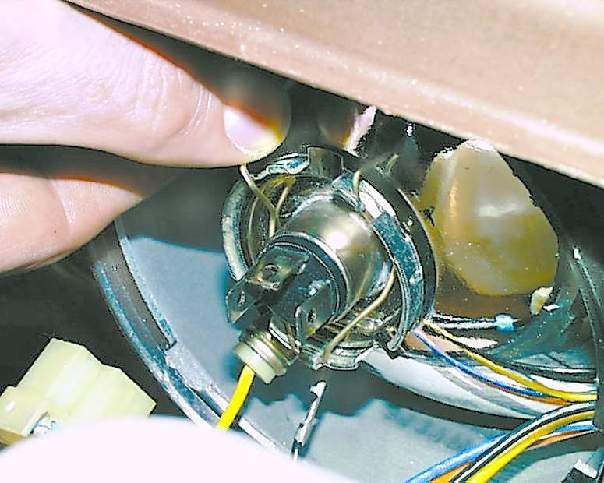

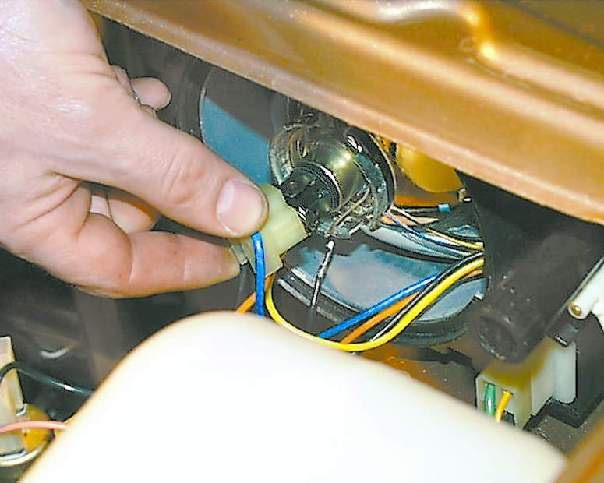

1. Откройте капот. Поверните на 90° против часовой стрелки крышку корпуса фары и снимите крышку.	2. Отсоедините колодку с проводами от патрона лампы.	3. Выведите оба конца пружинного зажима из прорезей...

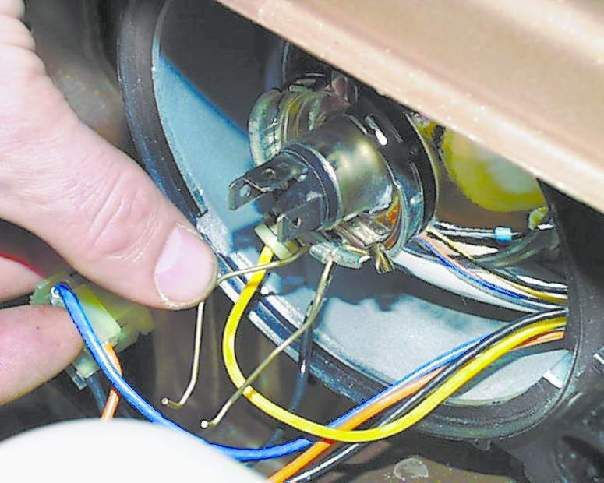

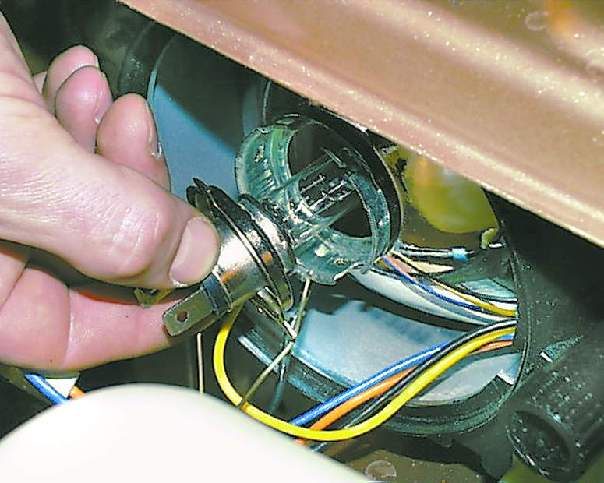

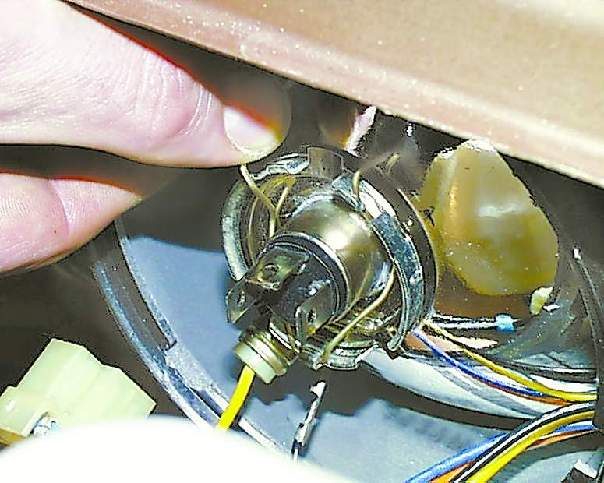

4. ...и поверните пружинный зажим вниз.	5. Выньте лампу.	6. Вставьте новую лампу, не касаясь пальцами стеклянной колбы. Заведите концы пружинного зажима в прорези. Подсоедините колодку с проводами и закройте крышку, повернув ее на 90° по часовой стрелке.
