3.25. Проверка и регулировка стояночного тормоза

Периодичность

Через каждые 30 000 км пробега проверяйте и при необходимости регулируйте стояночный тормоз.

Согласно Правилам дорожного движения стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 2–8 щелчков (на моделях выпуска до 1995 г. на 5–7 щелчков).

Для проверки стояночного тормоза установите автомобиль на ровной площадке. Поднимите рычаг стояночного тормоза на 2–3 щелчка. С помощью домкрата приподнимите одно из задних колес. Если ручной тормоз отрегулирован правильно, провернуть поднятое колесо можно лишь приложив очень большое усилие.

Проверьте рабочий ход рычага. Если ход рычага больше 8 щелчков, ручной тормоз не удержит автомобиль на спуске. Если ход меньше 2 щелчков, во время движения возможна частичная блокировка колес. В обоих случаях стояночный тормоз надо отрегулировать.

Регулировку рекомендуем проводить на подъемнике, эстакаде или смотровой канаве.

ПОРЯДОК ВЫПОЛНЕНИЯ

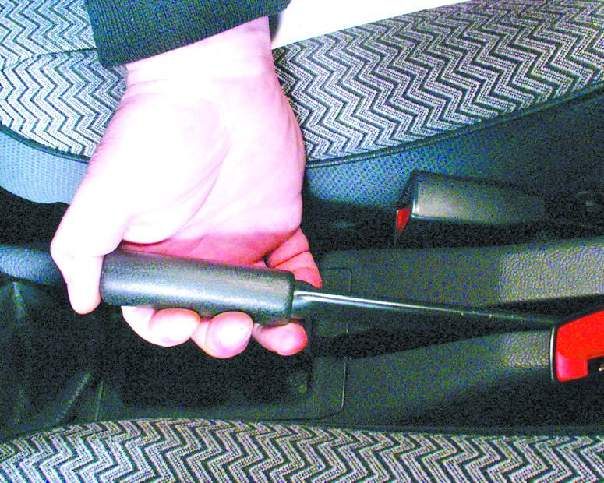

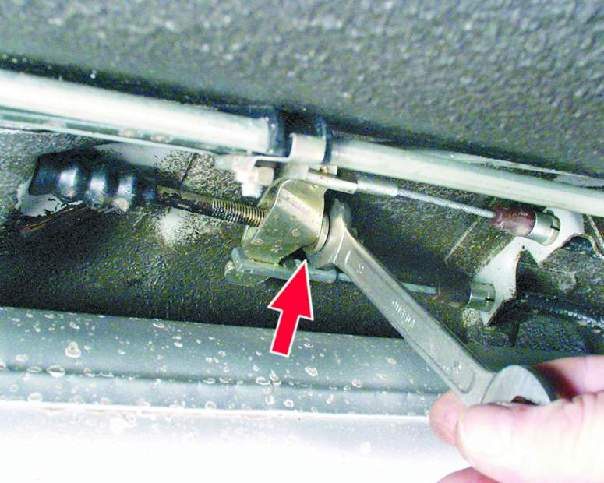

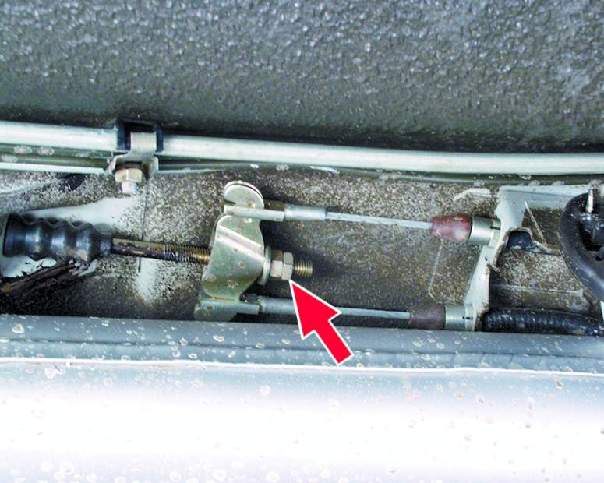

1. Поднимите рычаг стояночного тормоза на 1–2 щелчка (только на моделях выпуска до 1995 г.).	2. Ослабьте контргайку уравнителя.	3. Заверните регулировочную гайку уравнителя до момента натяжения троса привода стояночного тормоза. Если трос не удается натянуть, замените его.

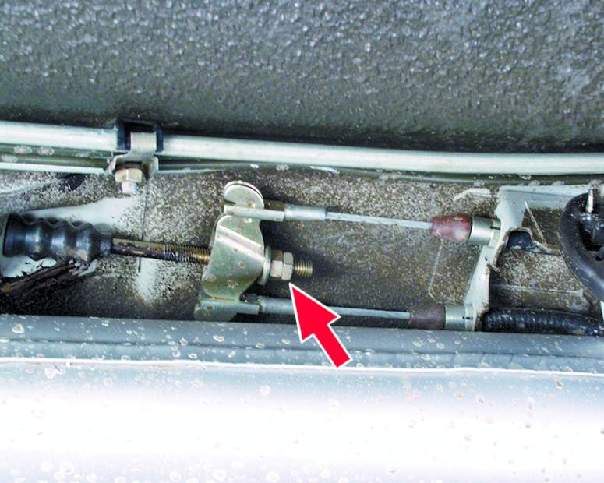

4. Проверьте — полный рабочий ход рычага стояночного тормоза должен составлять 2–4 щелчка (на моделях выпуска до 1995 г. 4–5 щелчков).	5. После проверки рабочего хода до упора затяните контргайку уравнителя.	6. Опустите рычаг стояночного тормоза до упора и проверните задние колеса. Они должны вращаться равномерно, без рывков.
