12.16.3. Замена втулок педалей

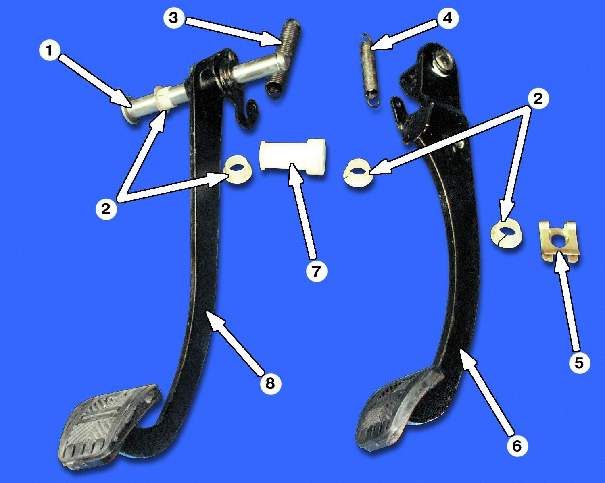

Педали сцепления и тормоза в разборном виде:

1 - ось педалей
2 - втулки оси
3 - оттяжная пружина педали сцепления
4 - оттяжная пружина педали тормоза
5 - стопорная скоба
6 - педаль тормоза
7 - дистанционная втулка
8 - педаль сцепления

Предупреждения

Если в педалях сцепления или тормоза имеется большой люфт, значит изношены втулки оси педалей и их надо заменить.

Если нужно, замените также сломанные или растянутые оттяжные пружины педалей.

ПОРЯДОК ВЫПОЛНЕНИЯ

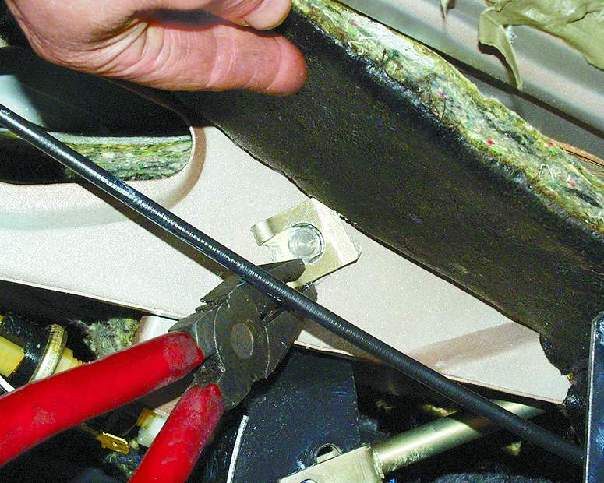

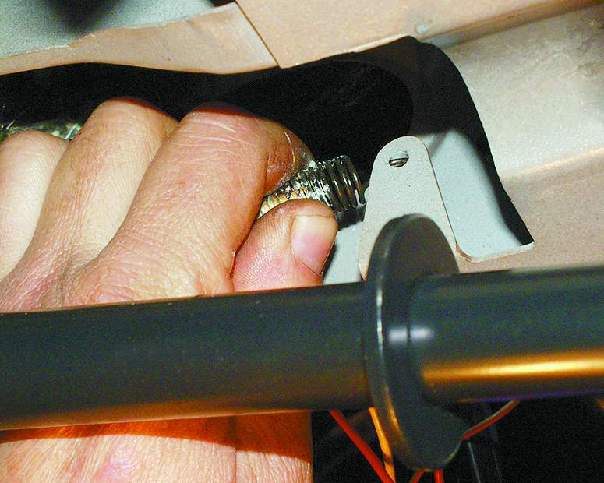

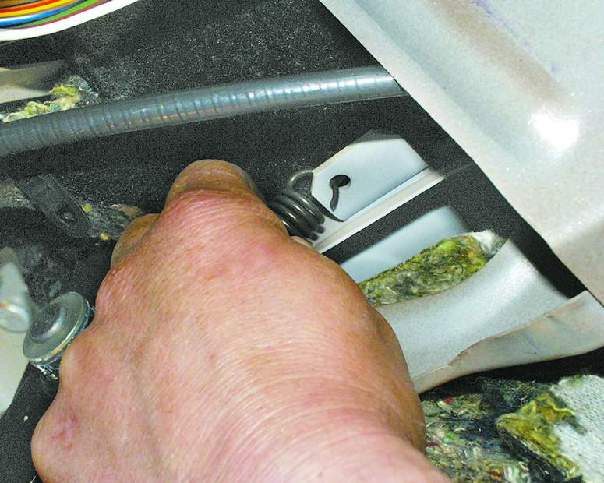

1. Снимите стопорную скобу с пальца педали сцепления.	2. Отсоедините наконечник троса от педали сцепления.	3. Отсоедините оттяжную пружину педали сцепления от кронштейна.

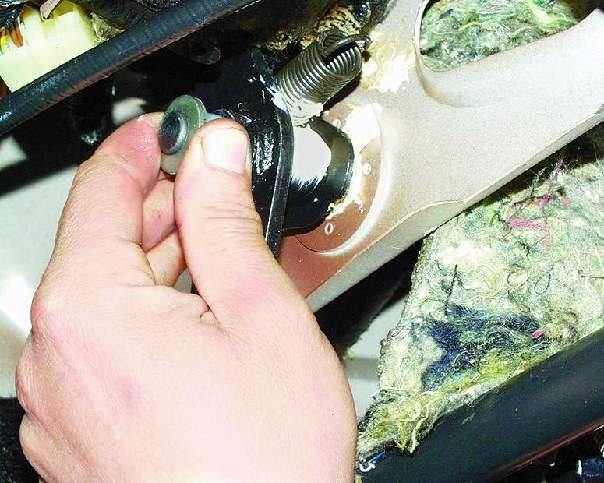

4. Снимите стопорную скобу с пальца педали тормоза.	5. Выньте палец педали тормоза.	6. Отсоедините оттяжную пружину педали тормоза от кронштейна.

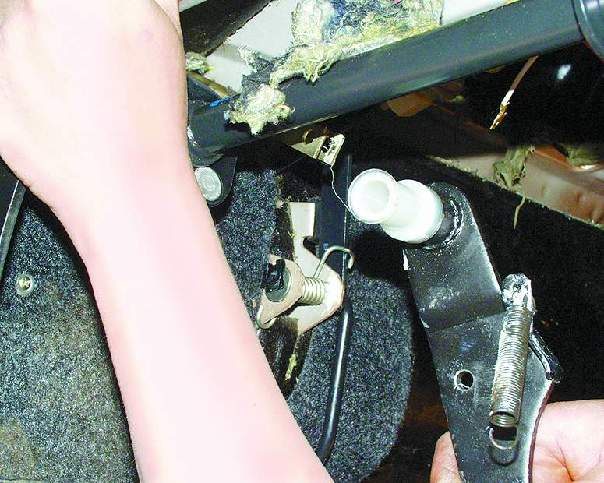

7. Снимите стопорную скобу с оси педалей.	8. Вытяните ось педалей из кронштейна...	9. ...и снимите с оси педаль тормоза с дистанционной втулкой.

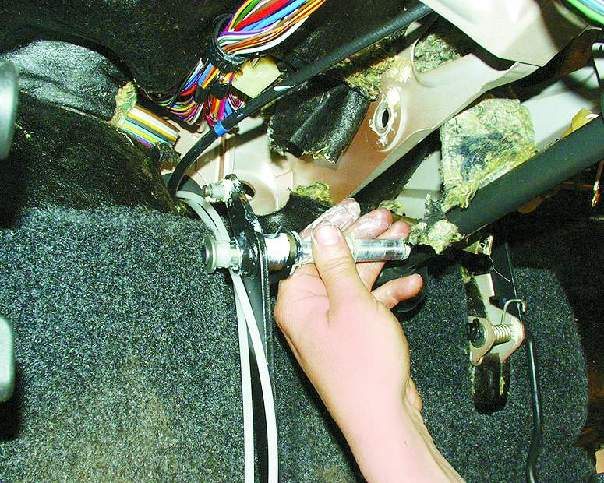

	10. Окончательно выньте ось из кронштейна вместе с педалью сцепления. Снимите педаль с оси и выньте втулки.	11. Установите педали в обратном порядке, предварительно смазав трущиеся детали смазкой Литол-24 или ЛСЦ-15.
