12.16.2. Замена троса привода сцепления

Для удобства восприятия отсоединение троса привода от рычага сцепления показана на коробке снятой с автомобиля

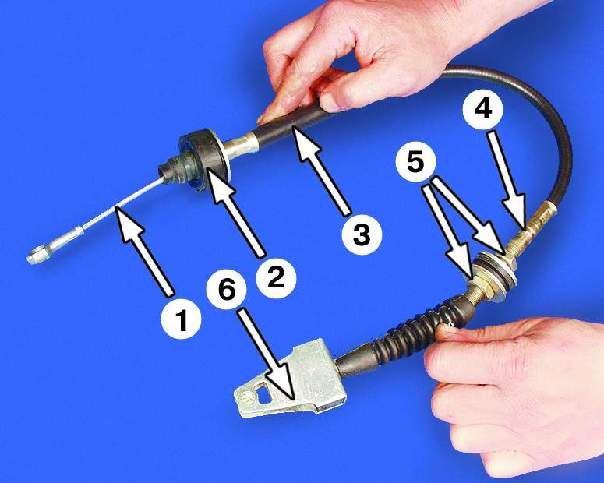

1 – трос привода сцепления
2 – резиновая подушка
3 – оболочка троса
4 – нижний наконечник оболочки
5 – регулировочные гайки
6 – поводок

ПОРЯДОК ВЫПОЛНЕНИЯ

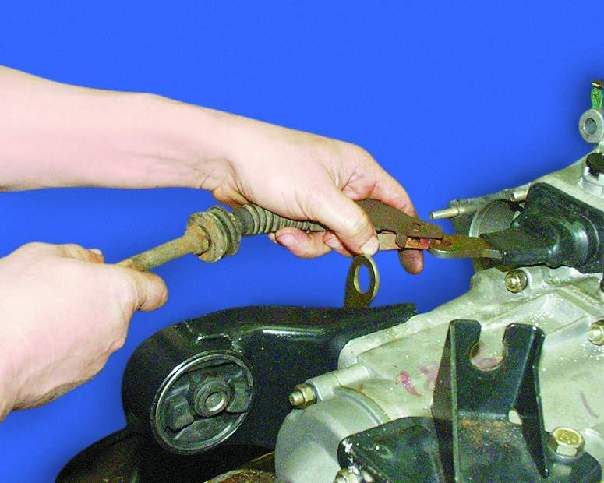

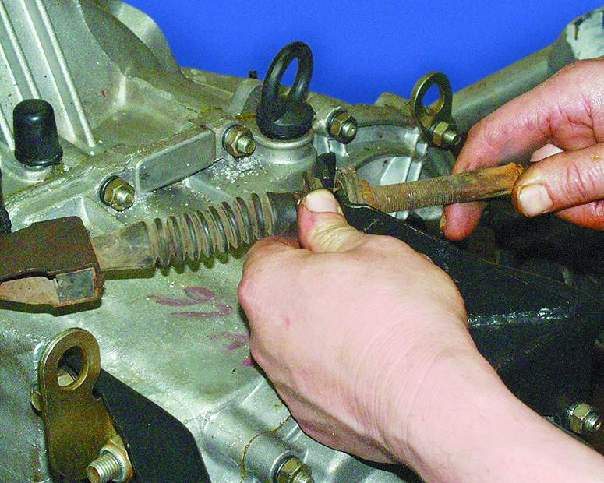

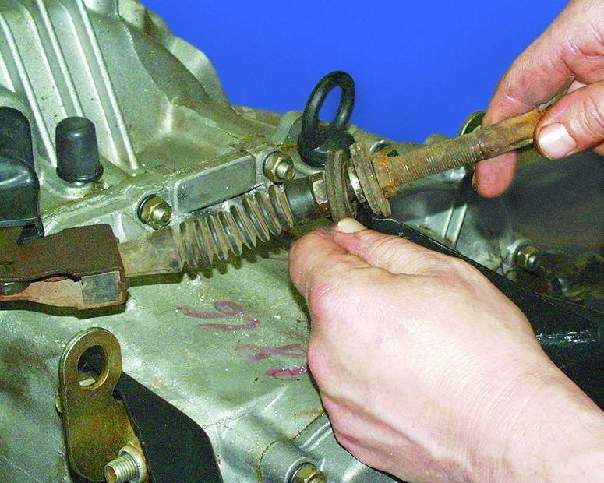

1. Отверните регулировочные гайки сцепления.	2. Выньте нижний наконечник оболочки троса из кронштейна.	3. Отсоедините поводок от рычага вилки выключения сцепления.

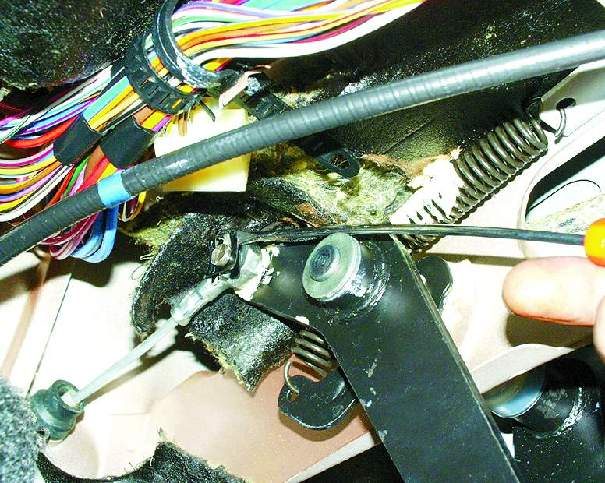

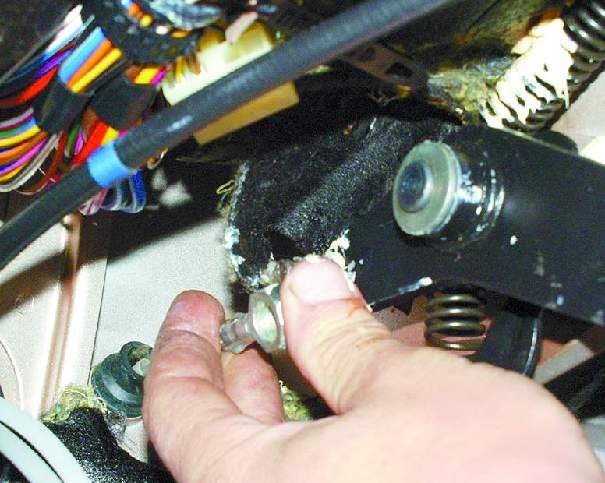

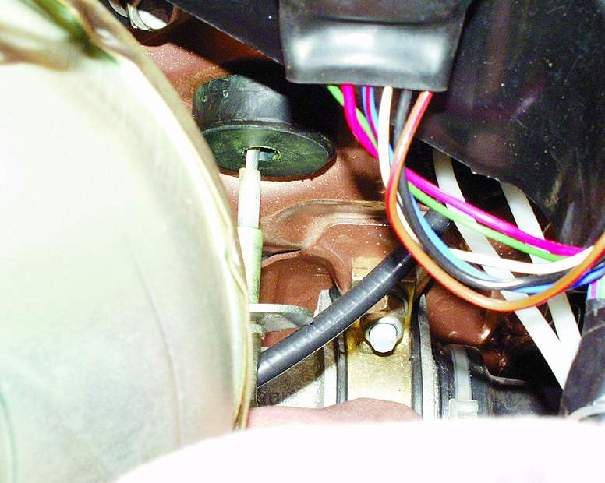

4. Снимите стопорную скобу с пальца педали изнутри салона.	5. Отсоедините наконечник троса от педали.	6. Со стороны моторного отсека выньте резиновую подушку из отверстия в щите передка и вытяните через него наконечник троса в сторону моторного отсека.
	7. Установите трос в обратном порядке. Втулка между резиновыми подушками должна войти в кронштейн на коробке передач, иначе можно повредить резьбу. После установки отрегулируйте привод сцепления.
