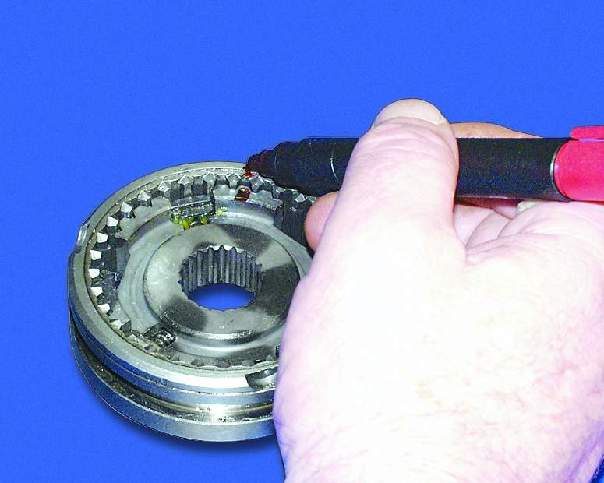

1. Перед разборкой промаркируйте положение муфты относительно
ступицы.
|

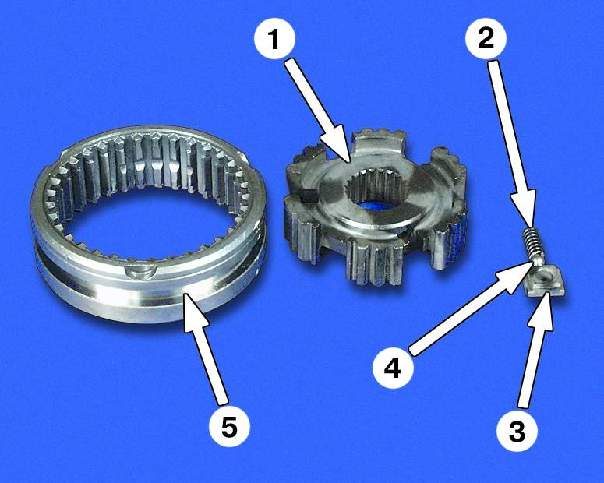

2. При разборке синхронизатора аккуратно снимите муфту со
ступицы, следя за тем, чтобы подпружиненные шарики с сухарями не
разлетелись в разные стороны.
|

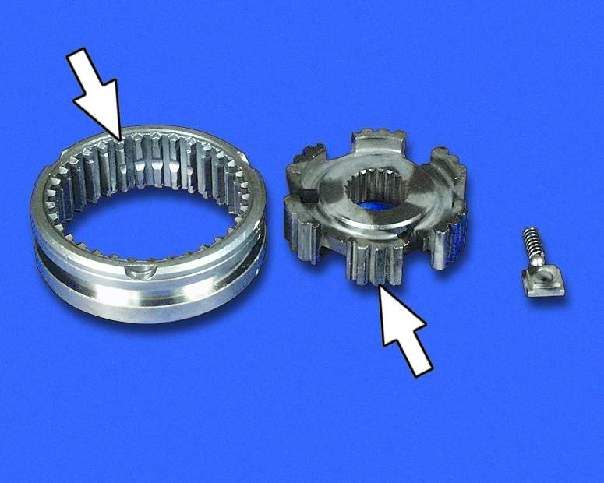

3. Осмотрите детали синхронизатора. Сколы и забоины на шлицах
ступицы и муфты недопустимы (обратите особое внимание на торцы зубьев
муфты). Не должно быть повреждений или следов заедания на сухарях,
шариках и пружинах. Дефектные детали замените.
|
|
|
|
|
|

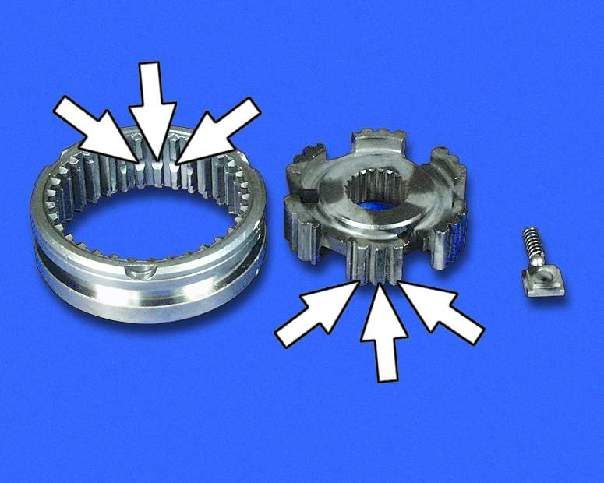

4. Установите муфту на ступицу так, чтобы по три большие
проточки на шлицах муфты находились напротив пазов ступицы под фиксаторы.
|

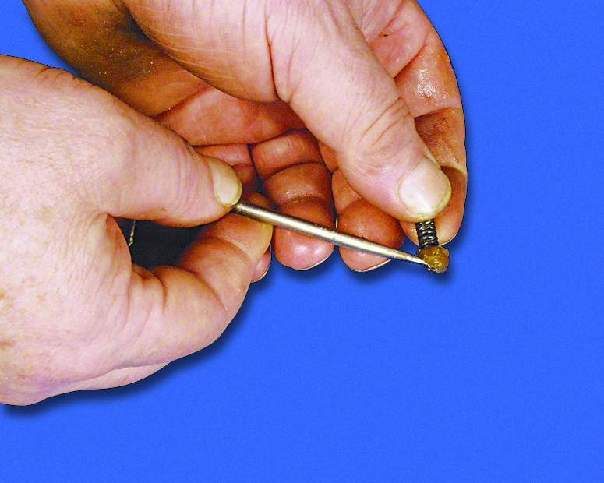

5. Смажьте пружину фиксатора Литолом...
|

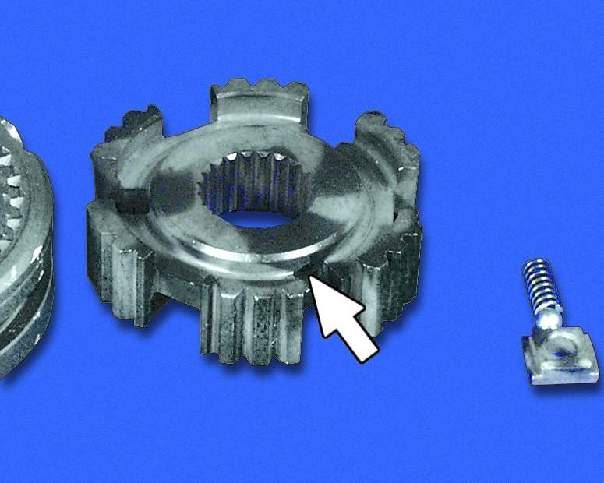

6. ...и вставьте пружину в отверстие, расположенное в пазу
ступицы.
|
|
|
|
|
|

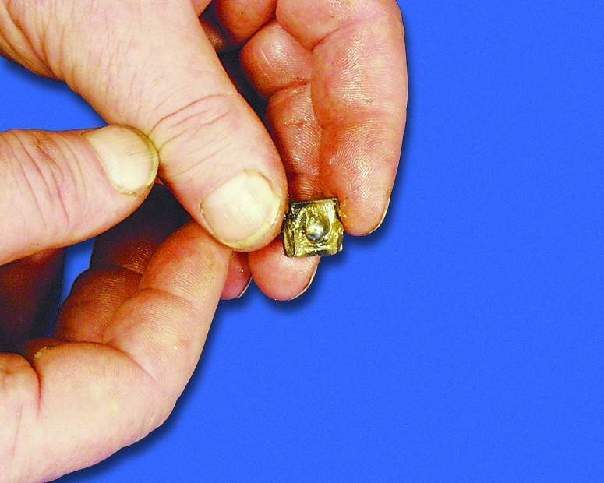

7. Смажьте сухарь Литолом и вставьте в его отверстие шарик
с наружной стороны.
|

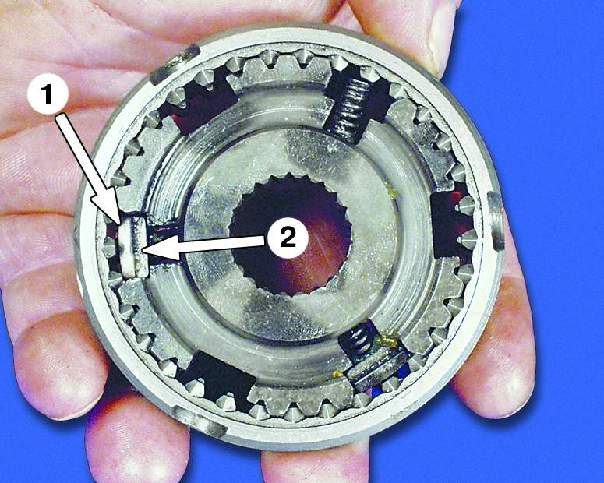

Примечание
1 – наружняя сторона сухаря (большая площадь поверхности)
2 – внутренняя сторона сухаря (меньшая площадь поверхности)
|
|
|
|
|

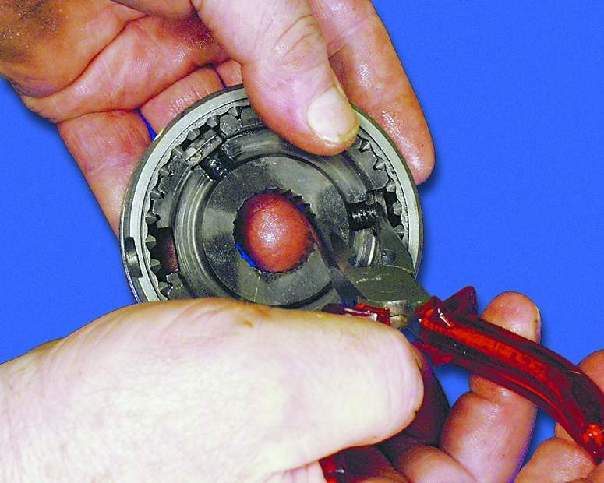

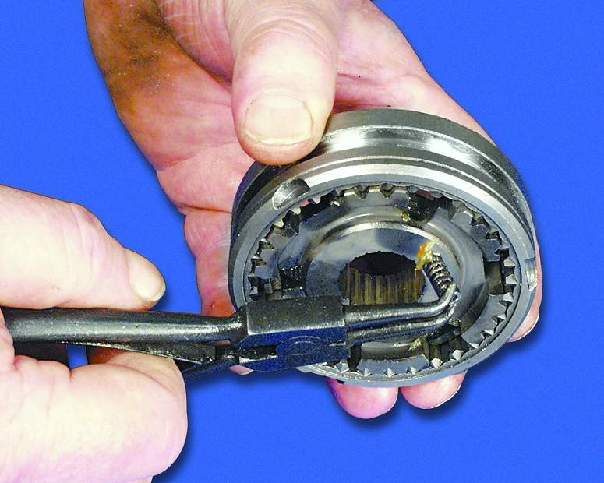

| 8. Сожмите пружину плоскогубцами
с тонкими губками. |
9. Вставьте сухарь с шариком так,
чтобы шарик попал в проточки на шлицах муфты. |

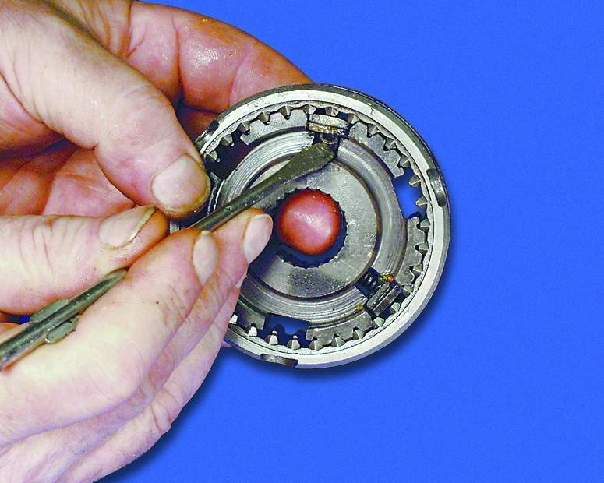

10. Поправьте пружину отверткой,
чтобы она попала в отверстие сухаря. |
|

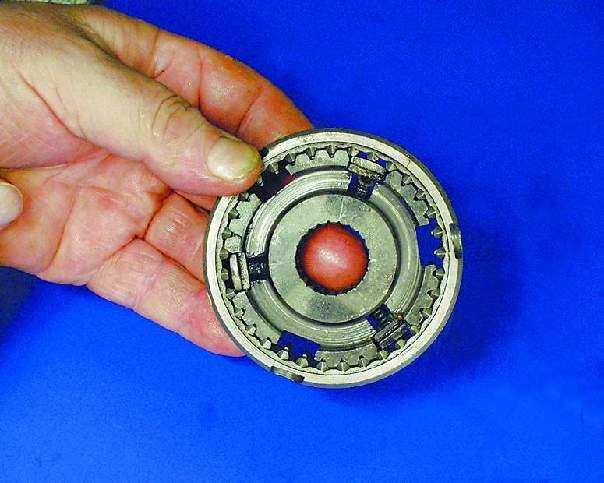

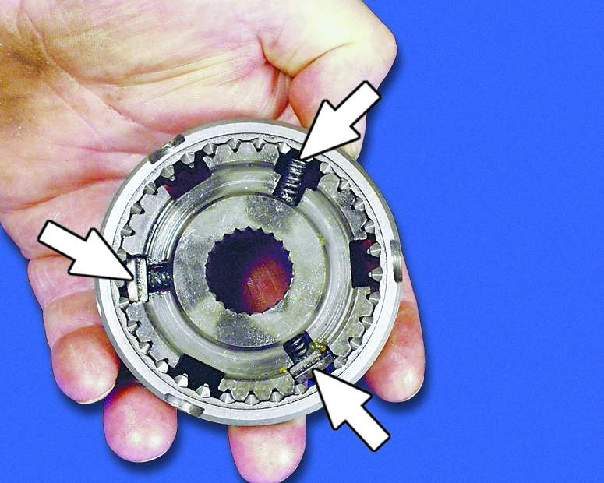

11. Аналогичным образом установите остальные фиксаторы.
|
