9.9. Ремонт каркаса кузова

Проверка, правка

Замена переднего крыла

Замена заднего крыла

Замена панели крыши

Замена панели задка

Замена пола задка, пола топливного бака (запасного колеса) и лонжеронов пола задка

Замена порогов дверей

Замена панели рамы ветрового окна

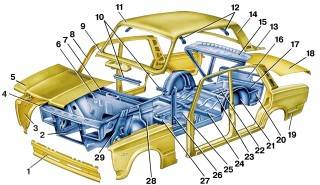

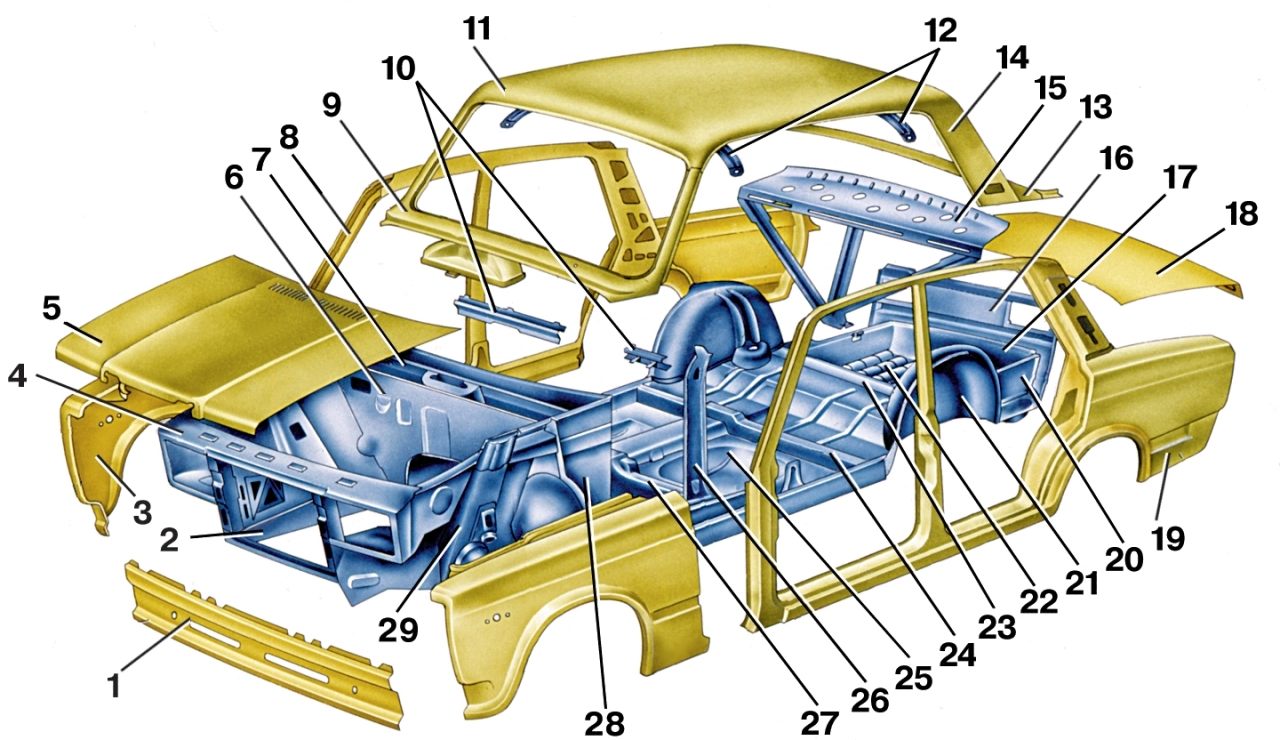

Рис. 9–27. Детали каркаса кузова: 1 — панель облицовки передка; 2 — передний лонжерон; 3 — переднее крыло; 4 — верхняя поперечина передка; 5 — капот;

6 — щиток передка в сборе; 7 — коробка воздухопритока; 8 — боковина кузова;

9 — рамка ветрового окна; 10 — поперечина панели приборов; 11 — панель крыши; 12 — усилитель крыши; 13 — рамка заднего окна; 14 — боковая панель крыши; 15 — полка задка с раскосами; 16 — панель задка; 17 — нижняя поперечина задка; 18 — крышка багажника; 19 — заднее крыло с боковиной; 20 — лонжерон заднего пола; 21 — арка заднего колеса; 22 — пол багажника; 23 — поперечина над задним мостом; 24 — поперечина под задним сиденьем; 25 — панель пола; 26 — накладка передней стойки; 27 — поперечина под передним сиденьем; 28 — боковая панель передка; 29 — брызговик переднего крыла со стойкой в сборе

Устройство каркаса показано на рис. 9–27.

По кузову наиболее часто проводятся следующие работы:

— проверка, правка и рихтовка деталей;

— замена отдельных деталей и элементов кузова (крыльев, капота, дверей, крыши и т.д.);

— восстановление лакокрасочных и противокоррозионных покрытий;

— нанесение герметизирующих и уплотнительных мастик.
