9.8.4. Регулировка управления отопителем

Снимите щиток приборов (см. "Панель приборов").

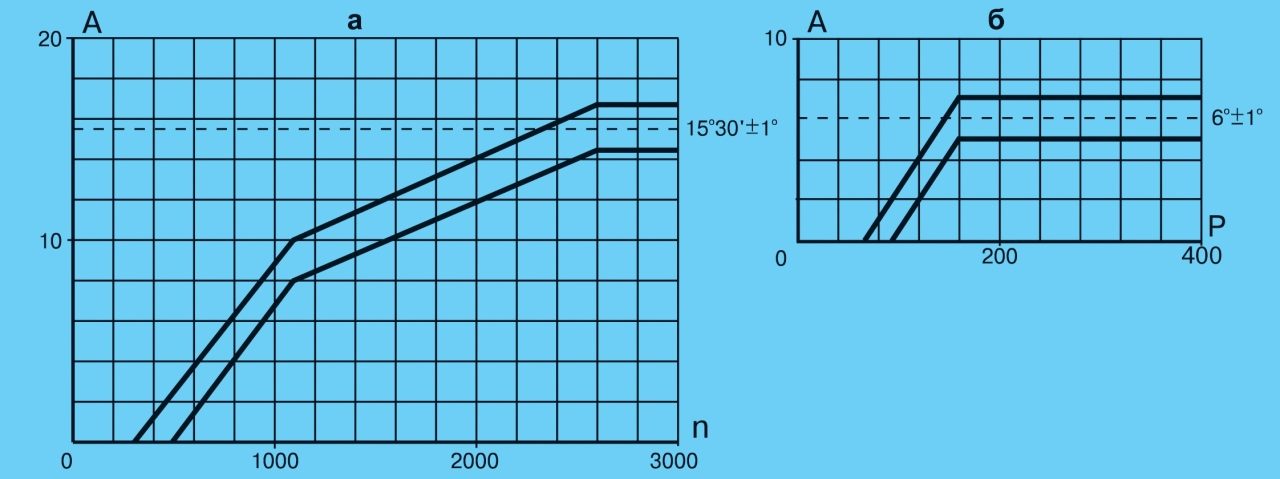

Рис. 8–25. Характеристики центробежного (а) и вакуумного (б) регуляторов опережения зажигания: А — угол опережения зажигания, град; n — частота вращения валика распределителя зажигания, мин-1; Р — разрежение, мм рт. ст.

Поставьте рычаги крана и крышки воздухопритока в положение полного закрытия, а заслонки воздухопровода обогрева ветрового стекла в положение полного открытия и проверьте расстояние между кронштейном 3 (рис. 8–25) и рычагами управления, которое должно составлять 5 мм. При несоответствии этой величины, а также при сборке отопителя выполните регулировку управлений отопителем.

ПРИМЕЧАНИЕ При выполнении регулировки требуется частичная разборка отопителя

Установите и закрепите оболочки гибких тяг на кране, кожухе радиатора и направляющем кожухе вентилятора, выдержав установочные размеры (5±2) мм концов оболочек тяг за скобами.

Ослабьте болты скоб 2 и закрепите оболочки всех трех тяг на кронштейне 3 таким образом, чтобы между кронштейном и рычагами управления было 5 мм при положениях рычагов крана и крышки воздухопритока полного закрытия, а заслонки воздуховода обогрева ветрового стекла — полного открытия.

Выполните окончательную сборку и установку отопителя.
