9.8.3. Снятие, разборка и сборка системы вентиляции кузова

Поддевая тонким острым инструментом, снимите со щитка приборов сопла вентиляции кузова.

Снимите щиток приборов (см. "Панель приборов").

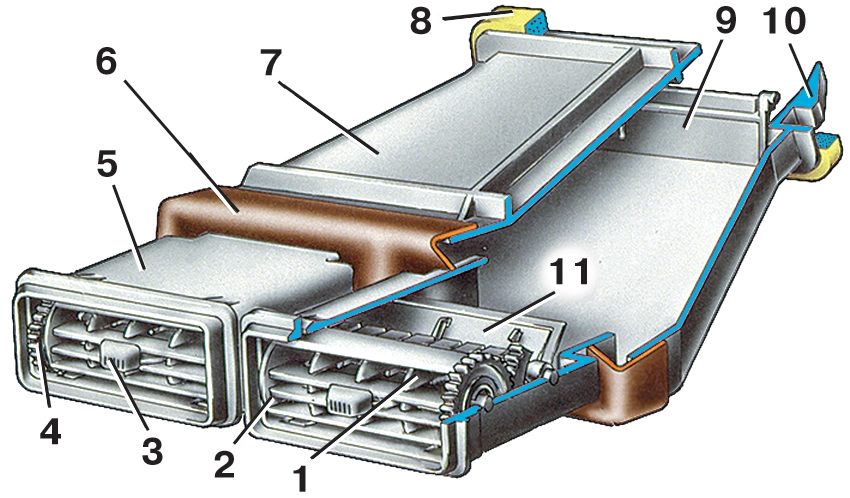

Рис. 9–26. Центральные сопла вентиляции салона кузова: 1 — лопатка сопла; 2 — сопло; 3 — рычаг сопла; 4 — зубчатое колесо привода заслонки сопла; 5 — корпус сопла; 6 — задний уплотнитель трубы воздухопритока; 7 — труба воздухопритока; 8 — передний уплотнитель трубы; 9 — клапан трубы воздухопритока; 10 — защелка трубы воздухопритока; 11 — заслонка сопла с зубчатым сектором

Отжимая защелки 10 (рис. 9–26) трубы 7 воздухопритока со стороны коробки воздухопритока, снимите трубу в сборе с уплотнителями 6 и 8.

Выньте из трубы 7 клапан 9.

Отжимая стенки корпуса 5 сопла выньте сопло 2 и заслонку 11 в сборе, снимите зубчатое колесо 4.

При необходимости разберите сопло 2 и заслонку 11 сопла.

Сборку и установку выполняйте в обратном порядке, обращая внимание на правильность установки переднего и заднего уплотнителей трубы воздухопритока.
