8.6.3. Замена ламп

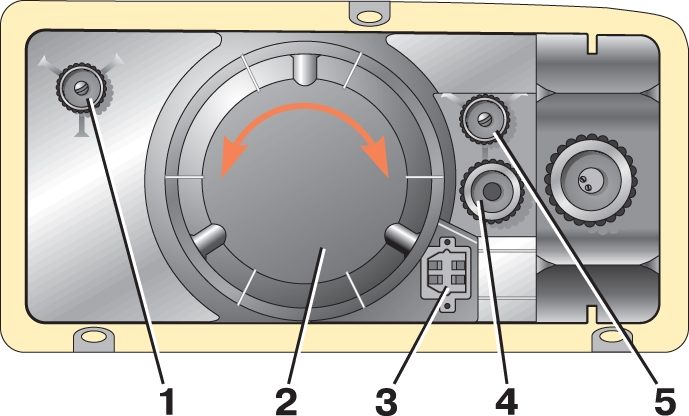

Рис. 8–32. Вид на блок-фару из моторного отсека: 1 — винт регулировки пучка света в горизонтальном направлении; 2 — кожух фары; 3 — штепсельная колодка; 4 — установочный винт; 5 — винт регулировки пучка света в вертикальном направлении

Фары. Поверните кожух 2 (см. рис. 8–32) против часовой стрелки и снимите его. Снимите с рефлектора лампу фары и патрон с лампой габаритного света. Чтобы заменить лампу указателя поворота, выньте из корпуса фары патрон с лампой.

Задние фонари. Отверните винты крепления и снимите обивку багажника. Отжав фиксаторы, выньте из фонаря печатную плату в сборе с лампами. Лампы вынимаются из патронов легким нажатием на них и поворотом против часовой стрелки.

Фонари освещения номерного знака. Фонари расположены на крышке багажника. Для замены лампы отверните винты крепления фонаря, выньте его из гнезда и снимите рассеиватель.

Плафон. Для замены лампы снимите рассеиватель плафона, аккуратно поддев его отверткой со стороны, противоположной выключателю.

Боковые указатели поворота. Для замены лампы выньте из фонаря патрон с лампой с внутренней стороны крыла.

Трехрычажный переключатель. Переключатель крепится хомутом на кронштейне вала рулевого управления.

Снятие переключателя выполняется в следующем порядке:

— снимите рулевое колесо;

— снимите две половины облицовочного кожуха вала рулевого управления;

— снимите комбинацию приборов и отсоедините провода переключателя от жгута проводов автомобиля;

— снимите переключатель, ослабив хомут крепления.
