8.4.3.3. Сборка стартера

Перед сборкой смажьте моторным маслом винтовые шлицы вала якоря и ступицы обгонной муфты, шестерню и втулки крышек. Поводковое кольцо привода смажьте консистентной смазкой "Литол-24".

До начала сборки проверьте осевой свободный ход вала якоря, предвари-тельно собрав вместе крышки, корпус и якорь и затянув гайки стяжных шпилек. При этом якорь может быть без привода, а передняя крышка без рычага.

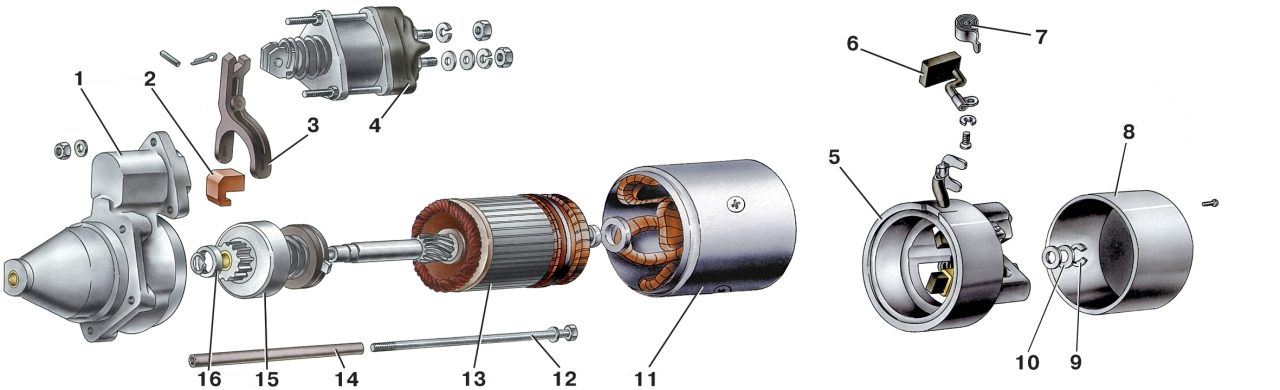

Рис. 8–17. Детали стартера 35.3708: 1 — крышка стартера со стороны привода с промежуточным кольцом; 2 — резиновая заглушка; 3 — рычаг привода; 4 — тяговое реле; 5 — крышка со стороны коллектора; 6 — щетка; 7 — пружина щетки; 8 — защитный кожух; 9 — стопорная шайба; 10 — регулировочная шайба; 11 — корпус; 12 — стяжной болт; 13 — якорь; 14 — изолирующая трубка; 15 — обгонная муфта с шестерней привода; 16 — ограничительное кольцо

У стартера 35.3708 осевой свободный ход вала якоря должен быть не более 0,5 мм. Он регулируется подбором толщины регулировочной шайбы 10 (см. рис. 8–17), расположенной между стопорной шайбой вала якоря и крышкой со стороны коллектора.

Осевой свободный ход вала якоря у стартера СТ-221 должен быть в пределах 0,07–0,7 мм. Изменение величины свободного хода достигается подбором количества или толщины регулировочных шайб, расположенных на переднем конце вала якоря.

Подобрав регулировочные шайбы, приступайте к сборке, которая выполняется в порядке, обратном разборке. Наденьте изолирующую пластмассовую трубку на стяжной болт, проходящий под шиной сериесных катушек статора. У стартера СТ-221 изолирующие пластмассовые трубки надеваются на стяжные шпильки.

После сборки проверьте стартер на стенде.
