7.6.5. Проверка биения тормозного диска

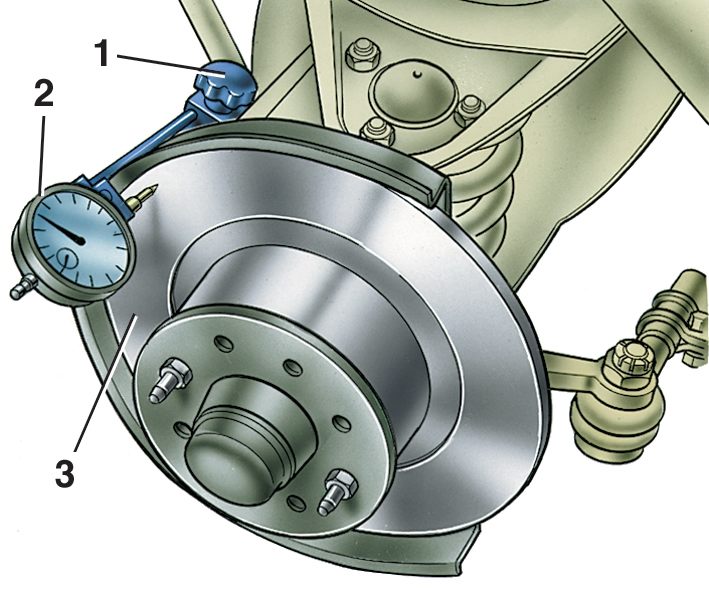

Рис. 7–13. Проверка осевого биения тормозного диска: 1 — магнитная подставка; 2 — индикатор; 3 — тормозной диск

Проверьте осевое биение тормозного диска, не снимая его с автомобиля (рис. 7–13). Наибольшее допустимое биение по индикатору — 0,15 мм; если биение больше, проточите диск, используя оправку 67.7141.9500, затем прошлифуйте его, но окончательная толщина диска не должна быть менее 9,5 мм.

При повреждении или очень глубоких рисках, а также при износе, превышающем 0,5 мм на каждую сторону, замените диск новым.

ПРИМЕЧАНИЕ Менять тормозной диск необходимо только вместе со ступицей подшипников переднего колеса, так как его окончательная обработка производится в сборе со ступицей.

Снятие и установка ступицы с тормозным диском описаны в разделе "Ходовая часть".
