7.6.3. Разборка и сборка

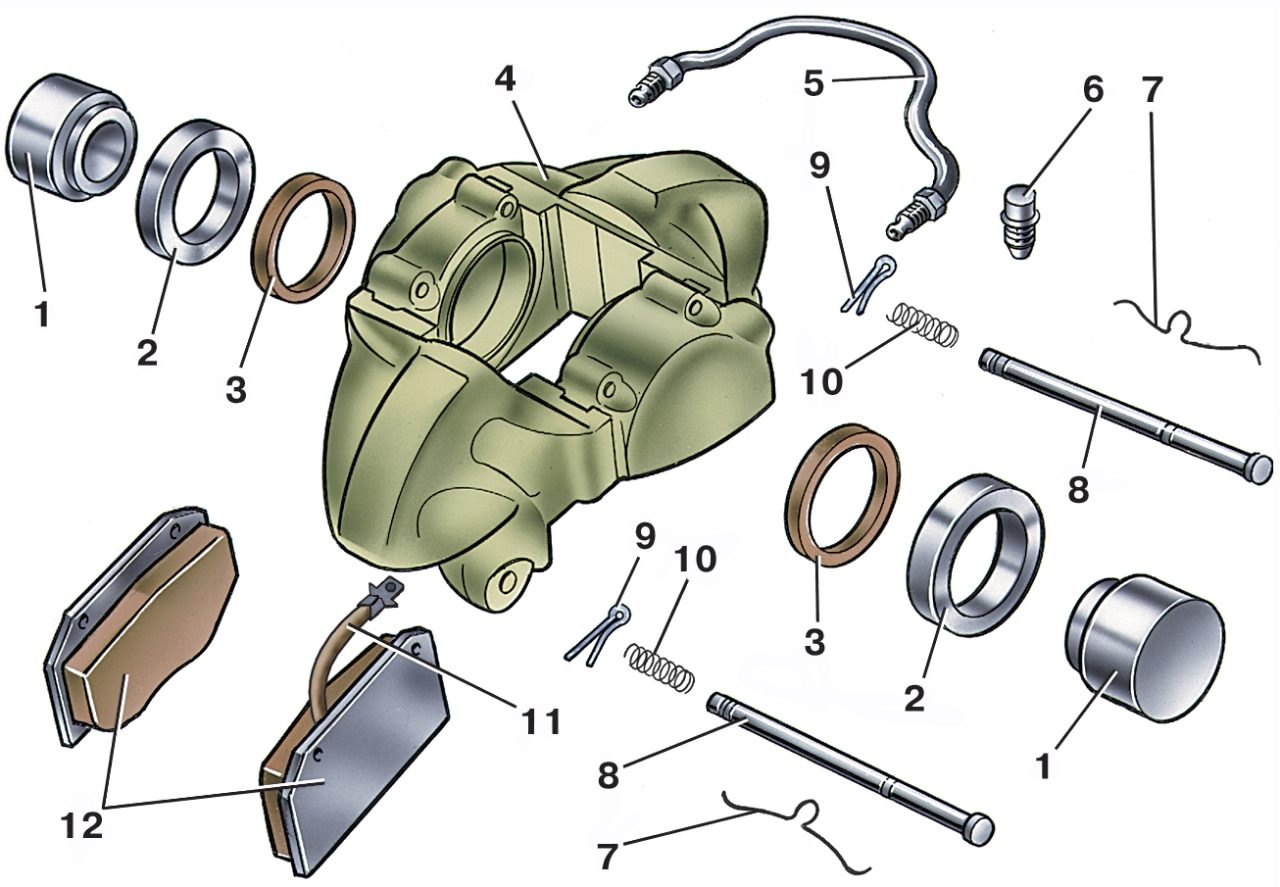

Рис. 7–12. Детали суппорта переднего тормоза: 1 — поршень; 2 — пылезащитный колпачок; 3 — уплотнительное кольцо; 4 — суппорт с цилиндрами; 5 — соединительная трубка колесных цилиндров; 6 — штуцер выпуска воздуха; 7 — прижимные пружины колодок; 8 — пальцы крепления тормозных колодок; 9 — шплинты; 10 — пружины; 11 — провод сигнализатора износа накладок; 12 — тормозные колодки

Отсоедините трубку 5 (рис. 7–12) и снимите с цилиндров пылезащитные колпачки 2.

Затем, нагнетая струю сжатого воздуха через впускное отверстие для тормозной жидкости, вытолкните поршни 1 из цилиндров на суппорте 4 и выньте уплотнительные кольца 3 из цилиндров.

Сборку переднего тормоза проводите в последовательности, обратной разборке. Уплотнительные кольца, поршни и зеркало цилиндра при сборке смазывайте тормозной жидкостью. После установки восстановите уровень тормозной жидкости и прокачайте систему гидропривода.
