7.5. Главный цилиндр тормозов

Снятие и установка

Разборка и сборка

Проверка деталей

Проверка герметичности главного цилиндра

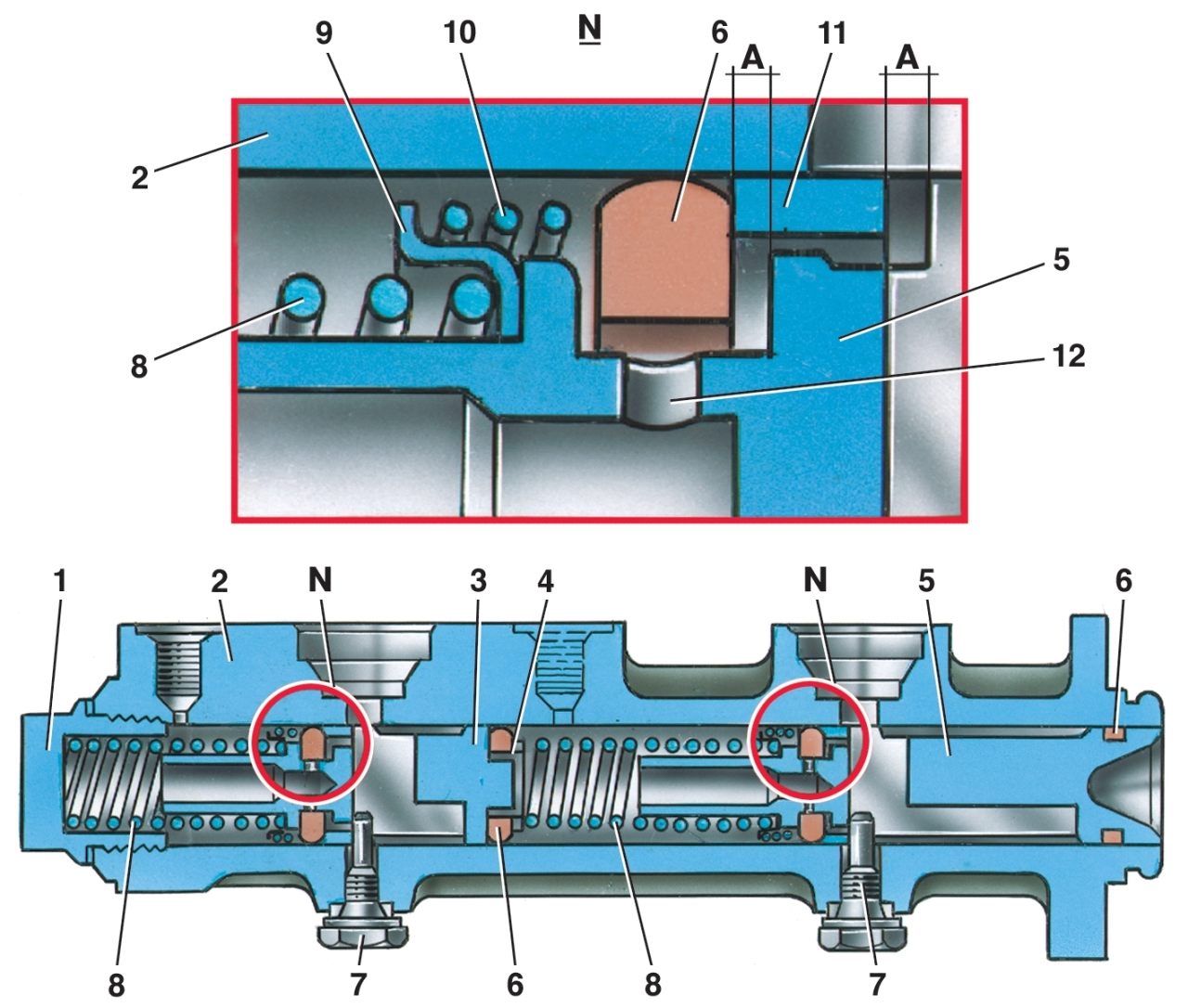

Рис. 7–8. Главный цилиндр гидравлического привода тормозов: 1 — пробка; 2 — корпус цилиндра; 3 — поршень привода задних тормозов; 4 — шайба; 5 — поршень привода передних тормозов; 6 — уплотнительное кольцо; 7 — стопорные винты; 8 — возвратные пружины поршней; 9 — тарелка пружины; 10 — прижимная пружина уплотнительного кольца; 11 — распорное кольцо; 12 — впускное отверстие; А — компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

Устройство главного цилиндра показано на рис. 7–8.
