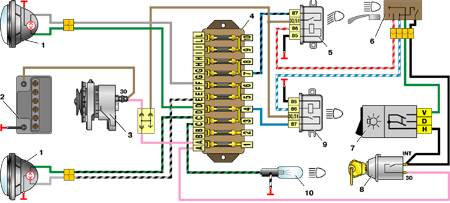

13.1.2.2. ЭлектрооборудованиеСхема включения фар автомобиля ВАЗ-21011
|
1 – фары;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей;
5 – реле включения ближнего
света фар;
|
6 – переключатель света фар;
7 – выключатель наружного освещения;
8 – выключатель зажигания;
9 – реле включения дальнего света фар;
10 – контрольная лампа дальнего света фар в комбинации приборов |

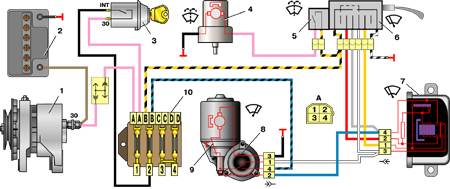

Схема включения стеклоочистителя на автомобилях ВАЗ-21011
|
1 – генератор;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – электродвигатель насоса
омывателя ветрового стекла;
5 – выключатель омывателя
ветрового стекла;
6 – переключатель стеклоочистителя;
|
7 – реле стеклоочистителя;
8 – моторедуктор стеклоочистителя;
9 – термобиметаллический предохранитель;
10 – блок предохранителей;
А – порядок условной нумерации штекеров в колодках моторедуктора и реле
стеклоочистителя |
Схема соединений электрооборудования автомобиля ВАЗ-21011 (см. подраздел
11.1.1) несколько изменена, в связи с переносом лампы габаритного света из
подфарника в фару и введением дополнительных реле для включения ближнего и дальнего
света фар, а также, в связи с установкой трехрычажного переключателя на рулевой
колонке и введением электропривода для насоса омывателя ветрового стекла.
|
|
