12.9.2. Разборка и сборка механизмов регулировки передних сидений

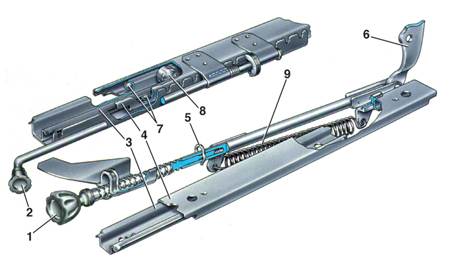

Механизмы регулировки переднего сиденья

1 – винт регулирования наклона спинки;
2 – рукоятка защелки салазок;
3 – направляющие салазок;
4 – ползуны салазок;
5 – шплинт;

6 – усилитель спинки;
7 – шарики;
8 – ролик;
9 – пружина

Разборку и сборку механизмов выполняйте на снятых сиденьях.

ПОРЯДОК ВЫПОЛНЕНИЯ

Механизм передвижения

1. Отогните закраины ползунов 4 и направляющих 3 салазок, выньте все шарики 7 и сдвиньте направляющие относительно ползунов до выхода роликов 8.

2. Для сборки вложите ролики 8 в паз ползуна и надвиньте направляющую. Затем вставьте шарики и подогните закраины.

Механизм регулировки наклона спинки

3. Отсоедините пружину 9 от тяги и выбейте палец. Выньте шплинт 5 и выверните тягу (резьба левая). Выньте тягу из кронштейна.

4. Сборку механизма проводите в обратном порядке.
