12.8.1. Снятие и установка

Панель приборов состоит из металлического каркаса, на который нанесено энергопоглощающее и декоративное покрытие.

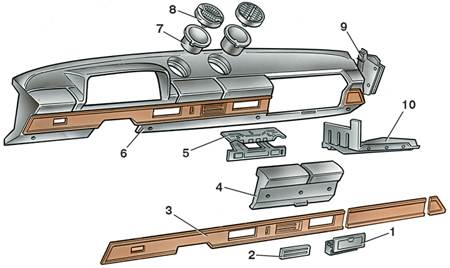

Панель приборов и ее принадлежности

1 – пепельница;
2 – облицовочная рамка рычагов управления отопителем;
3 – облицовка панелей;
4 – крышка вещевого ящика;
5 – петля вещевого ящика;

6 – панель приборов;
7 – труба дефлектора;
8 – дефлектор;
9 – боковина вещевого ящика;
10 – корпус вещевого ящика

К кузову панель крепится в восьми точках: сверху гайками; снизу винтами.

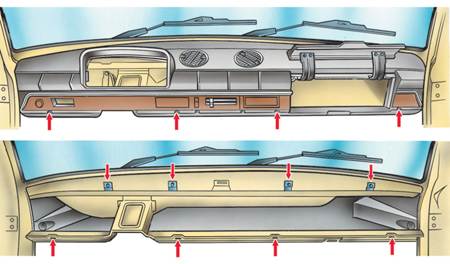

Снятие панели приборов

Стрелками показаны точки крепления к поперечинам передка.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод «масса» от аккумуляторной батареи.

2. Выверните винты крепления и снимите облицовочный кожух вала рулевого управления, накладки стоек ветрового стекла.

3. Снимите комбинацию приборов (см. подраздел 11.6.1), трехклавишный переключатель и переключатель отопителя салона.

4. Отсоединяя провода от лампы освещения вещевого ящика, отверните винты крепления боковины вещевого ящика к панели приборов.

5. Выверните четыре винта нижнего крепления панели приборов к поперечине передка. Через проемы вещевого ящика и комбинации приборов отверните четыре гайки верхнего крепления панели к передку.

6. Снимите ручки с рычагов управления, для чего в месте соединения ручки с рычагом отогните плоским тонким инструментом у верхней ручки нижнюю часть, а у нижней – верхнюю.

7. Снимите панель приборов.

8. Установка панели приборов проводится в обратном порядке.
