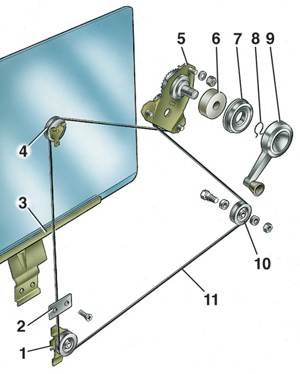

12.5.3. Сборка передних дверейПривод механизма стеклоподъемника
1 – кронштейн крепления ролика;
2 – прижимная пластина для зажатия троса;
3 – обойма опускного стекла;
4 – верхний ролик;
5 – механизм стеклоподъемника;
6 – прокладка; |
7 – розетка;
8 – стопорная пружина;
9 – ручка привода механизма стеклоподъемника;
10 – ролик натяжной;
11 – трос |
Сборку двери проводите в последовательности, обратной разборке.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Надевая трос 11 на ролики и закрепляя механизм
5 стеклоподъемника, следите, чтобы витки троса на барабане не накладывались
друг на друга; предварительно подтянув гайку ролика 10, отрегулируйте
натяжение троса перемещением ролика и окончательно затяните гайку |
| 2. Чтобы правильно закрепить опускное стекло,
установите его на резиновый буфер, вращайте ось ручки стеклоподъемника
до положения, соответствующего нижнему положению стекла, и затем закрепите
трос на обойме 3 стекла прижимной пластиной 2; проверьте плавность
перемещения стекла. |
| 3. При полностью поднятом стекле ручка стеклоподъемника
должна быть установлена под углом 45° от вертикальной оси вперед.
Перед установкой обивки проверьте состояние пластмассовых пружинных
держателей. |
|
|
|
