12.4.3. Герметизация кузова

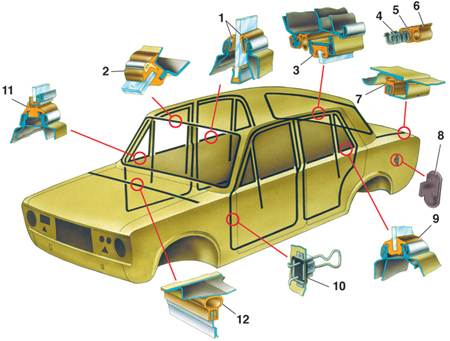

Резиновые уплотнители кузова

1 – нижний уплотнитель стекла двери;
2 – ветрового и заднего стекол;
3 – опускного стекла;
4 – каркас уплотнителя;
5 – кант уплотнителя;
6 – уплотнитель проема двери;

7 – крышки багажника;
8 – кронштейна бампера;
9 – неподвижного стекла двери;
10 – прокладка ограничителя открывания двери;
11 – поворотного стекла;
12 – капота

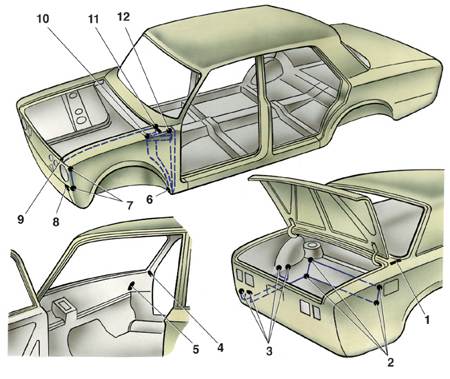

Места нанесения невысыхающей уплотнительной мастики

1 – стыки задних крыльев с панелью задка (внутри кузова);
2 – углы стыков пола багажника с задним полом;
3 – стык полов под запасное колесо (топливный бак) с панелью задка, лонжеронами и задними крыльями;
4 – стыки оснований наклонной части передних стоек;
5 – стыки боковых панелей передка с верхними усилителями щитка передка;
6 – стыки щитка передка с боковыми панелями передка;

7 – стыки передних крыльев с соединителями крыльев;
8 – стыки соединителя крыла с брызговиками,
9 – стыки усилителей крыла с верхней поперечиной передка;
10 – стыки в углах нижней панели передка;
11 – углы и стыки панели рамы ветрового окна с крыльями и сточными желобками;
12 – стыки усилителей с передними стойками боковин

Герметизация обеспечивается применением различных резиновых уплотнителей, уплотнительных мастик, резиновых заглушек для технологических отверстий и тщательной подгонкой сопрягаемых деталей.

Снимая или устанавливая уплотнители с металлическими каркасами не допускайте, чтобы сминался каркас, а на уплотнителях образовывались гофры.

Швы контактной точечной сварки, которой сварены штампованные детали кузова, не дают плотного соединения. Они подвержены интенсивной коррозии, особенно на изгибах листов с малыми радиусами скругления и в местах перенапряжения металла.

От попадания влаги, грязи, сварные швы загерметизированы пластизолем Д-4А.

При замене отдельных деталей кузова, после сварочных работ и нанесения грунта, промажьте швы с обеих сторон пластизолем Д-4А. Нанесите невысыхающую уплотнительную мастику 51-Г-7 в угловые стыки и зазоры, показанные на рисунке.
