11.3.2. Замена шарниров равных угловых скоростей

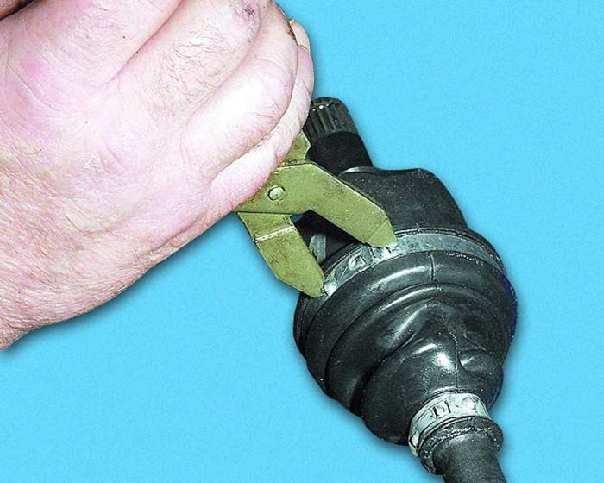

1. Зажмите вал привода в тисках и снимите наружный хомут чехла внутреннего шарнира.

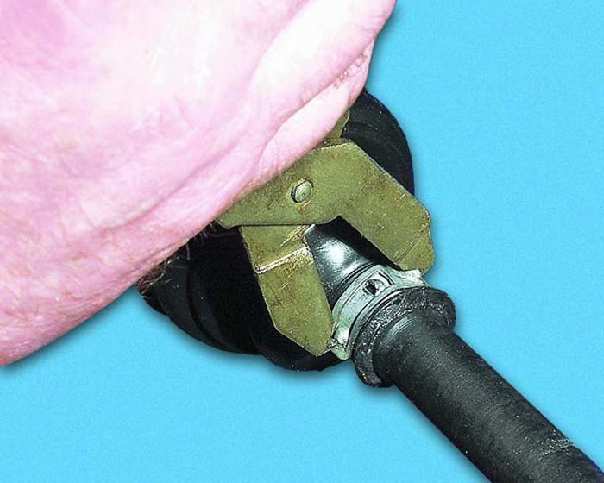

2. Снимите внутренний хомут чехла внутреннего шарнира.

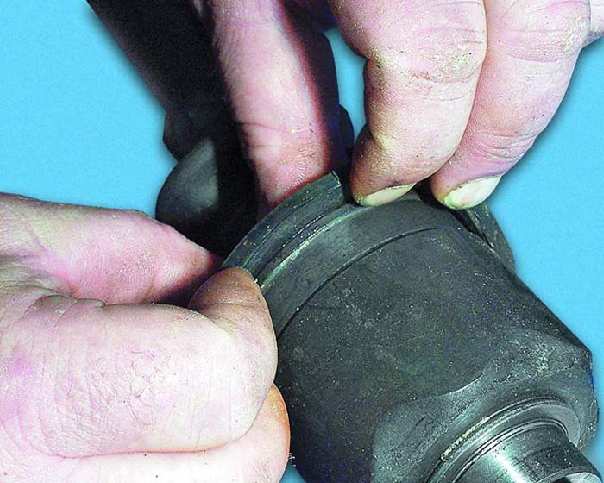

3. Снимите защитный чехол с корпуса шарнира и...

4. ...выверните его наизнанку.

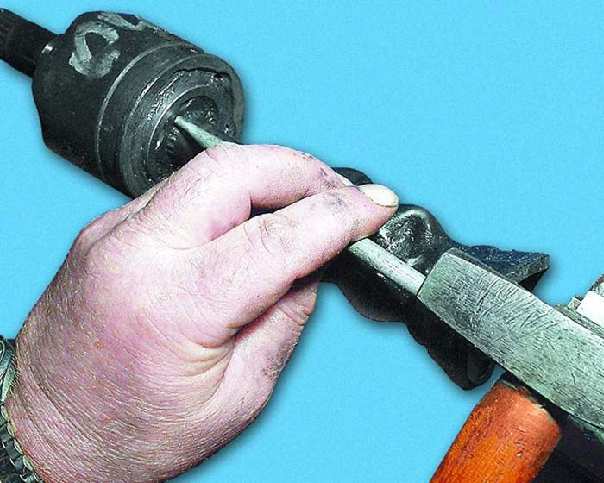

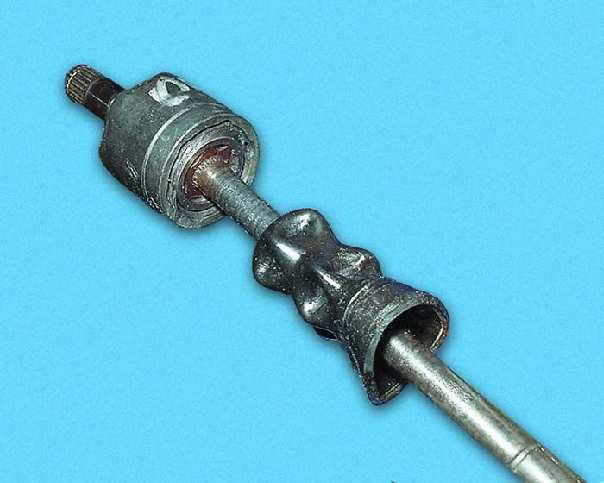

5. С помощью выколотки сбейте внутренний шарнир с вала, прикладывая усилие к обойме шарнира.

6. Снимите дефектный защитный чехол с вала.

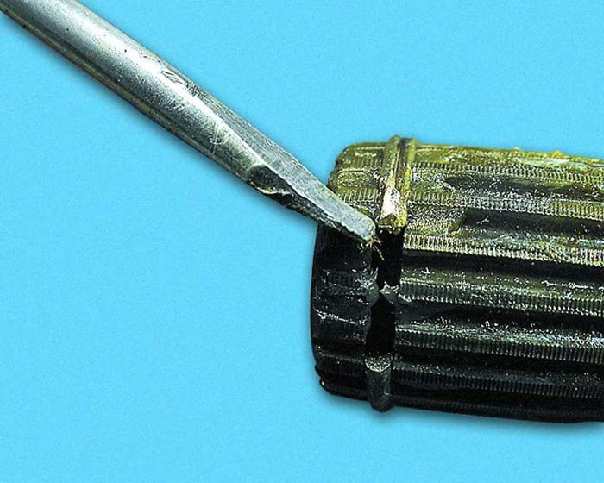

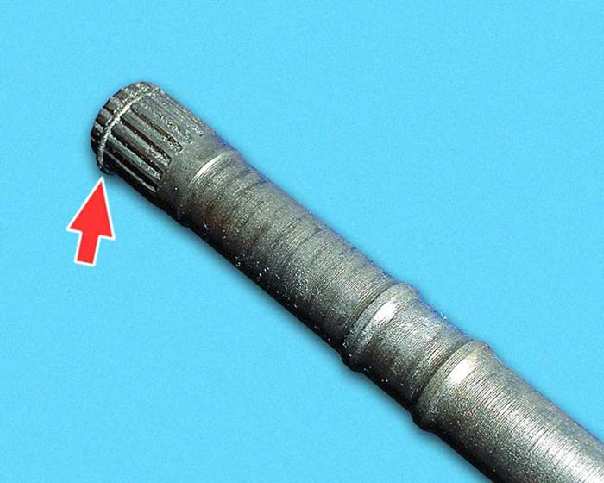

7. Завод-изготовитель рекомендует заменить стопорное кольцо шарнира на валу привода независимо от его состояния.

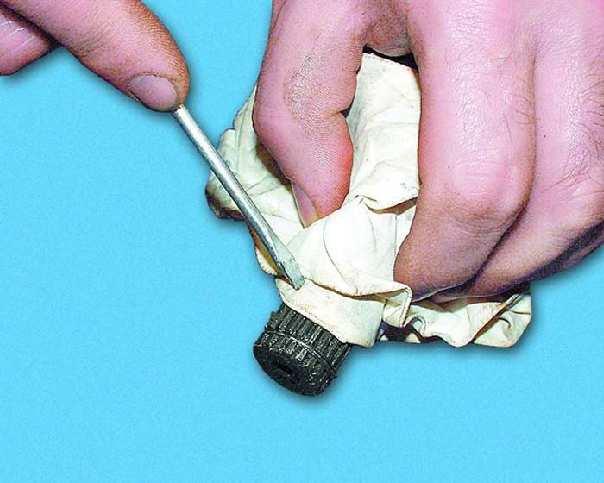

8. Очистите шлицы от старой смазки и грязи.

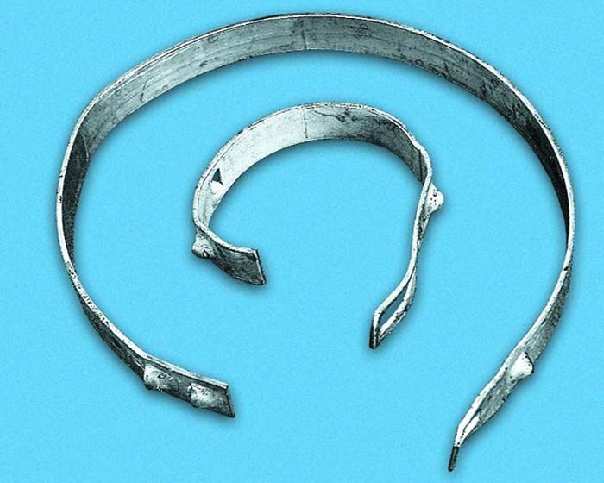

9. Замените дефектные хомуты защитных чехлов. Рекомендуется заменять хомуты каждый раз после снятия. Не устанавливайте хомуты другой конструкции.

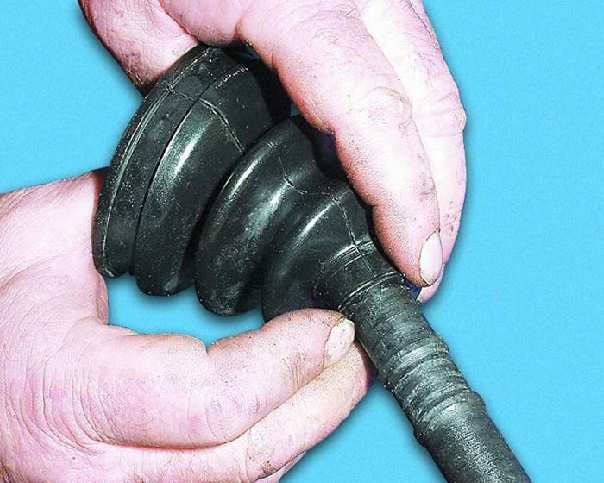

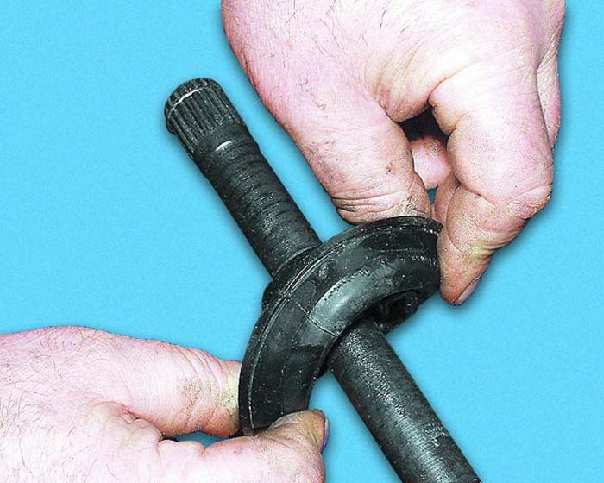

10. Наденьте защитный чехол на вал и выверните его наизнанку.

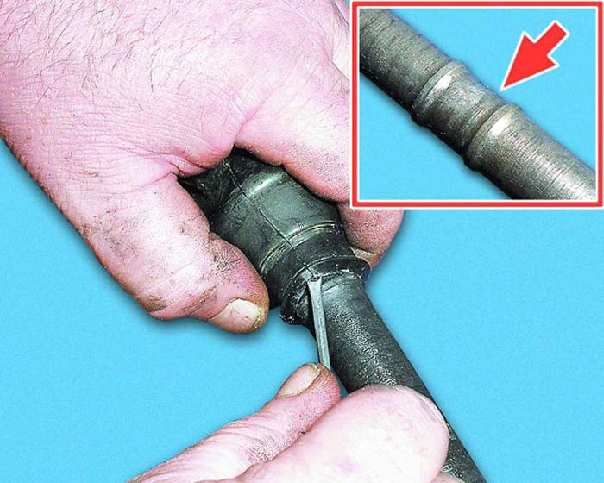

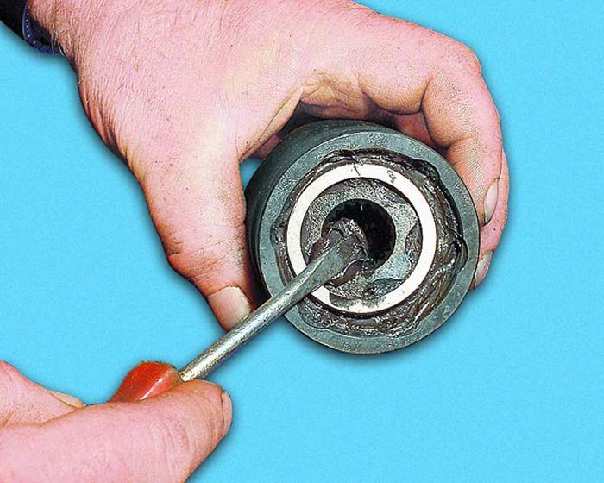

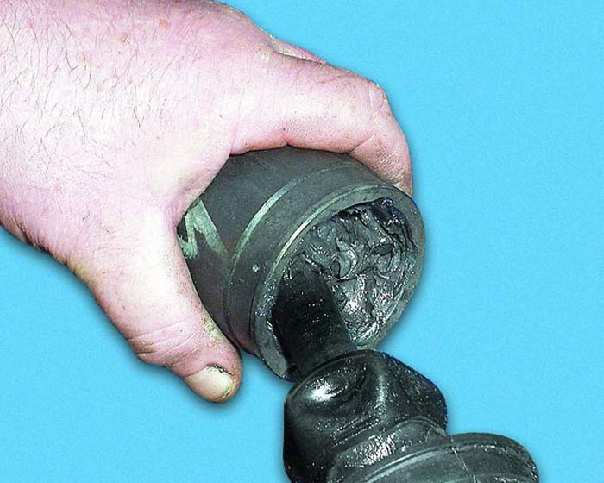

11. Проверьте наличие смазки в новом шарнире. Если вам кажется, что смазки мало, добавьте – лишняя смазка не помешает.

12. Смажьте стопорное кольцо консистентной смазкой и отцентрируйте его на валу, чтобы не повредить кольцо при установке шарнира.

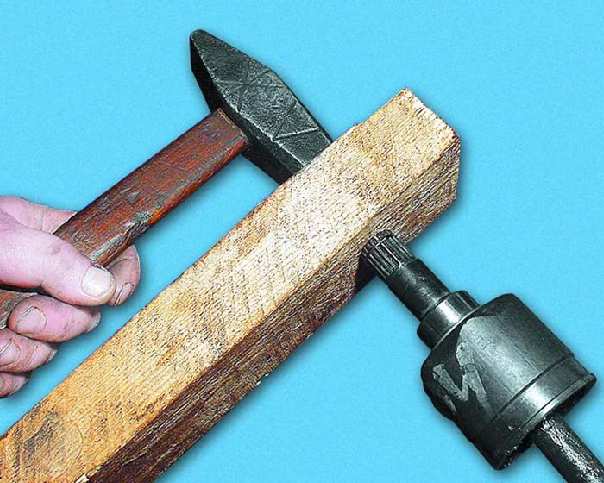

13. Вставьте вал в шарнир и несильными ударами молотка через деревянную проставку по наружному торцу хвостовика вдоль его оси продвиньте шарнир до фиксации его на валу стопорным кольцом. При установке шарнира следите, чтобы в него не попала грязь.

14. Проверьте плавность перемещения шарнира, покачав его в разные стороны.

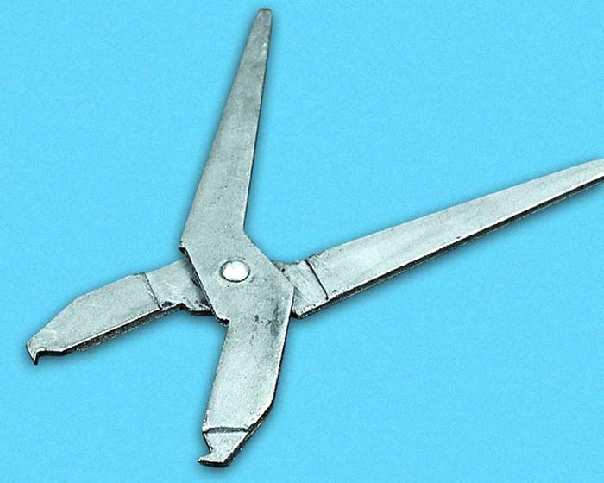

15. Установите малый посадочный поясок защитного чехла на посадочное место на валу, установите хомут и тщательно затяните его с помощью специальных щипцов.

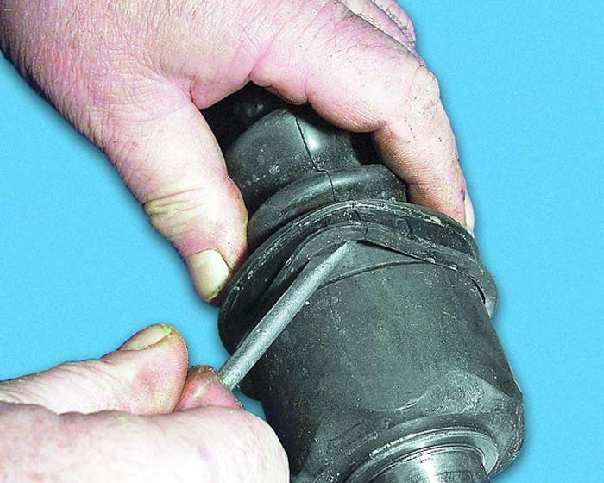

16. Установите защитный чехол на корпус шарнира и отожмите отверткой кромку чехла так, чтобы воздух распрямил чехол (выровнялось давление внутри и снаружи чехла), установите хомут и тщательно затяните его с помощью специальных щипцов.

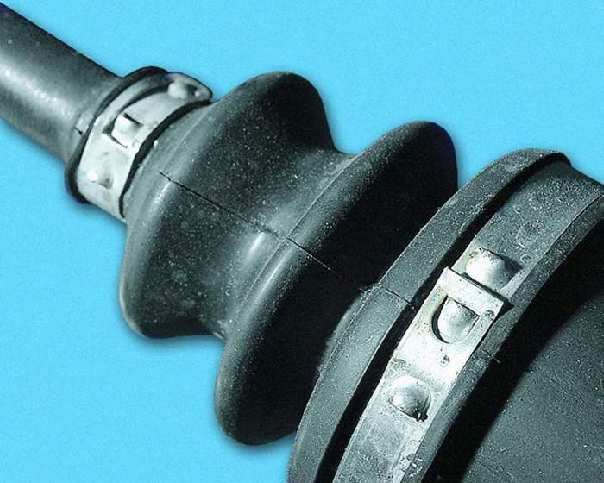

17. Проверьте плотность прилегания поясков чехла и надежность крепления хомутов. Чехол не должен проворачиваться на валу и шарнире, а хомуты – на чехле. В противном случае замените хомуты.
