11.3.1. Снятие и установка приводов передних колес
|
Вам потребуются |
- ключи "на 10", "на 17", "на 19"
- съемник для выпрессовки пальца шарового шарнира
- большая отвертка
- молоток
- пассатижи
|
Перед началом работы
Слейте масло из коробки передач.
Расконтрите и ослабьте затяжку гайки ступицы колеса.
Снимите соответствующее колесо.
Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Шарнир необходимо заменить при обнаружении люфта во время покачивания вала привода или повреждении защитных чехлов. Разбирать шарнир не имеет смысла, так как эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира, которые по отдельности заменять нельзя. Поэтому целесообразно заменить шарнир в сборе, а также его защитный чехол. Появление следов смазки на шарнире указывает на то, что чехол порван.
Если во время эксплуатации вы заметите следы подтекания масла в местах подсоединения приводов передних колес к коробке передач, замените сальники полуосей в коробке передач.
 |

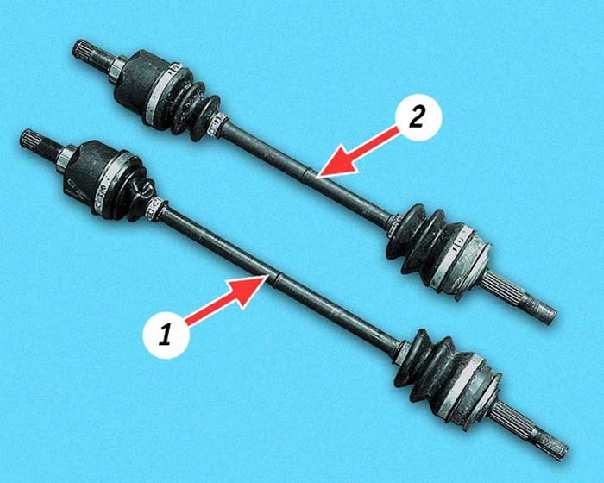

Имейте в виду, что правый вал 1 привода длиннее, чем левый 2.
|
| ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
|
1. Выньте уплотнитель тормозного шланга из кронштейна на
стойке.
|

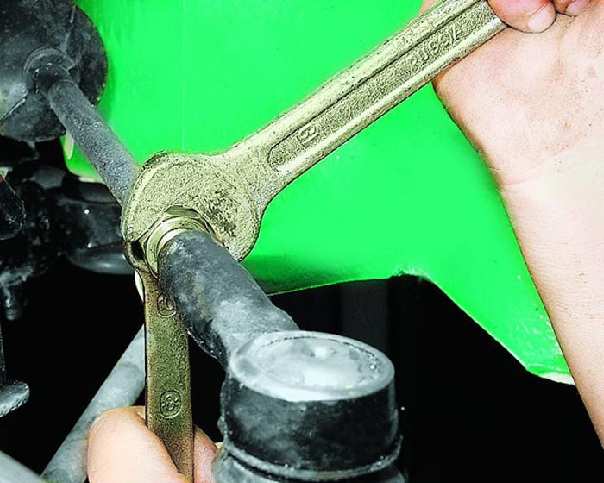

2. Ослабьте затяжку контргайки наружного наконечника рулевой
тяги, придерживая от проворачивания вторым ключом тягу за шестигранник.
|

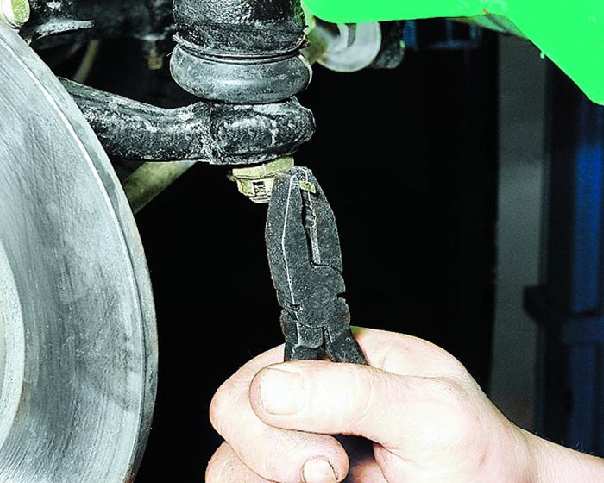

3. Выньте шплинт.
|
|
|
|
|
|

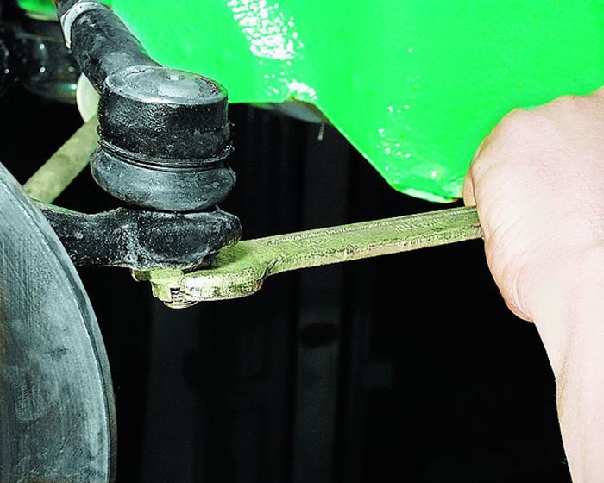

4. Отверните гайку крепления шарового пальца шарнира наконечника.
|

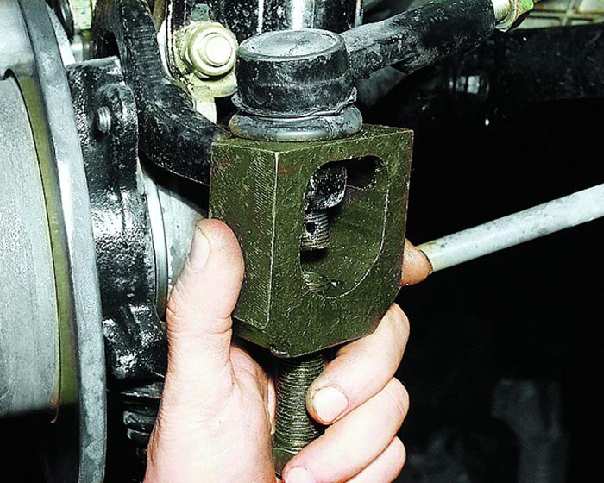

5. Установите съемник и выпрессуйте палец шарового шарнира
из поворотного рычага.
|
6. Отсоедините рулевую тягу от поворотного рычага.
|
|
|
|
|
|
7. Отверните два болта крепления шаровой опоры к поворотному
кулаку (под головками болтов установлены плоские и пружинные шайбы)
и отсоедините опору от поворотного кулака.
|
8. Окончательно отверните гайку ступицы.
|
9. Снимите упорную шайбу.
|
|
|
|
|
|
10. Выведите хвостовик наружного шарнира равных угловых
скоростей из ступицы переднего колеса.
|

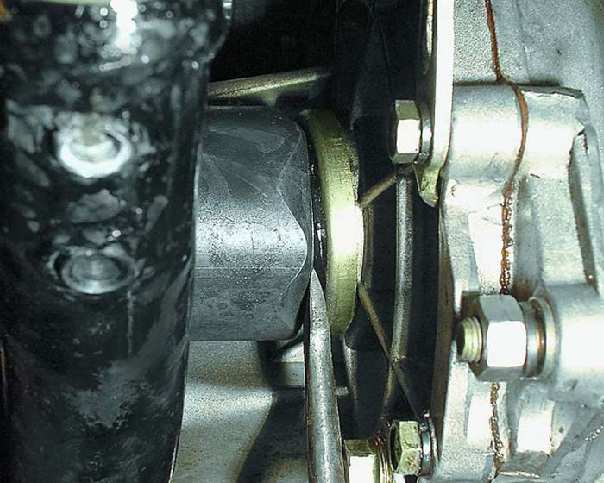

11. Вставьте отвертку между отражателем и корпусом внутреннего
шарнира и, ударяя по ней молотком, выбейте хвостовик внутреннего
шарнира из коробки передач.
|

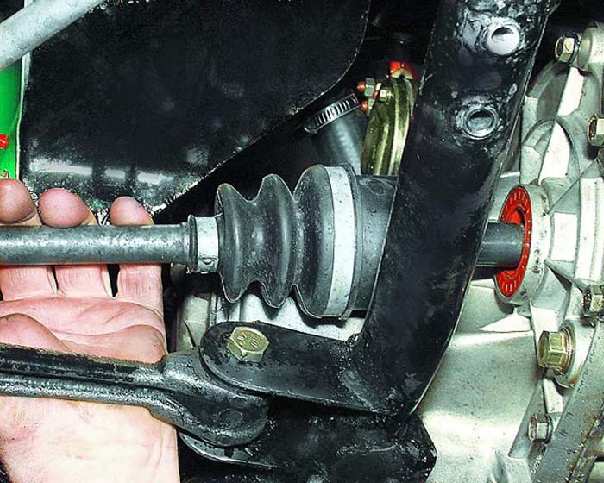

12. Снимите привод, окончательно вынув хвостовик шарнира
из коробки передач. Делайте это осторожно, чтобы не повредить сальник.
|
|
|
|
|
|

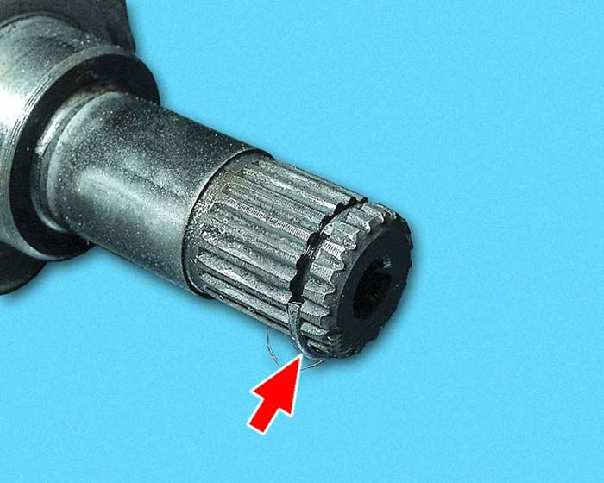

13. Перед установкой привода завод-изготовитель рекомендует
заменить стопорное кольцо на хвостовике внутреннего шарнира независимо
от его состояния.
|

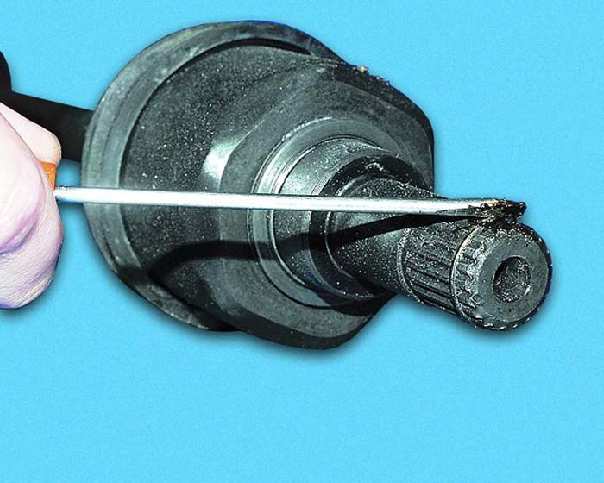

14. Смажьте стопорное кольцо консистентной смазкой и отцентрируйте
его на валу, чтобы не повредить кольцо при установке шарнира.
|

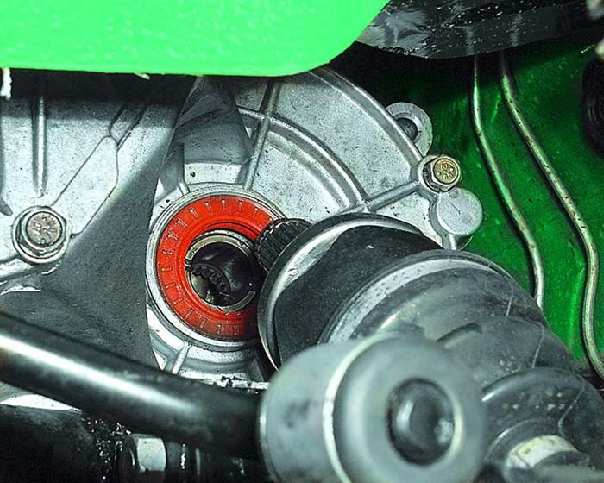

15. Вставьте хвостовик внутреннего шарнира в коробку передач
так, чтобы его шлицы зашли в шлицы полуосевой шестерни.
|
|
|
|
|
|

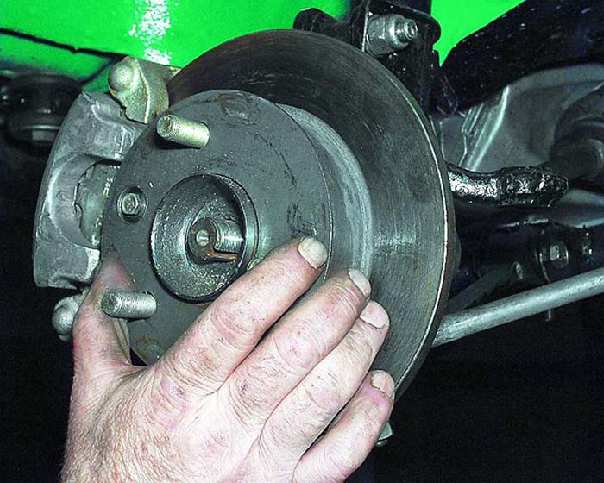

16. Вставьте хвостовик наружного шарнира в ступицу переднего
колеса.
|

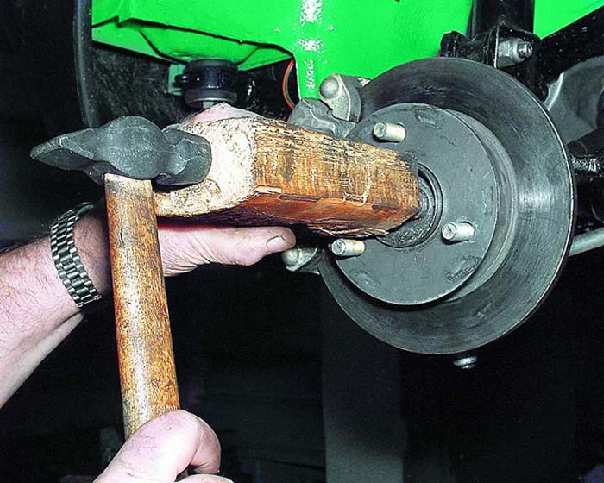

17. Несильными ударами молотка по торцу хвостовика наружного
шарнира вдоль его оси через деревянную проставку продвиньте привод
до фиксации хвостовика внутреннего шарнира в полуосевой шестерне
стопорным кольцом. Установите все детали в порядке, обратном снятию.
При этом...
|
18. ...используйте новую гайку ступицы или гайку с другого
колеса (чтобы старая замятая часть a буртика гайки при кернении
не попадала в паз б хвостовика наружного ШРУСа).
|
|
|
|
|
|

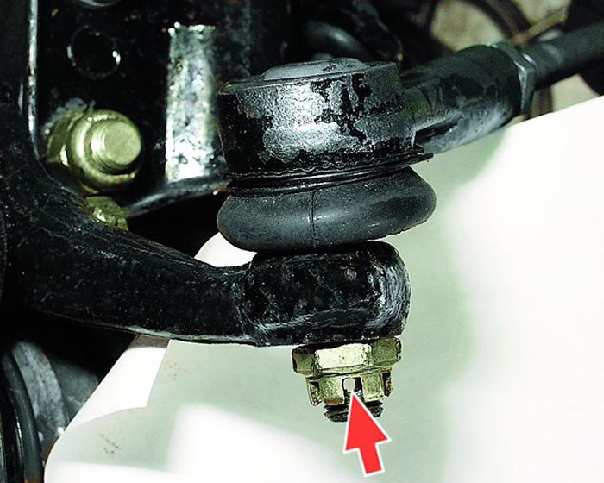

19. После затяжки гайки пальца наконечника требуемым моментом
доверните ее до совпадения ближайшей прорези гайки с отверстием
под шплинт.
|
20. Окончательно затяните гайку ступицы (после установки
автомобиля на землю), законтрите ее и установите декоративный колпак.
Проверьте и при необходимости отрегулируйте углы установки колес.
|
|
|
